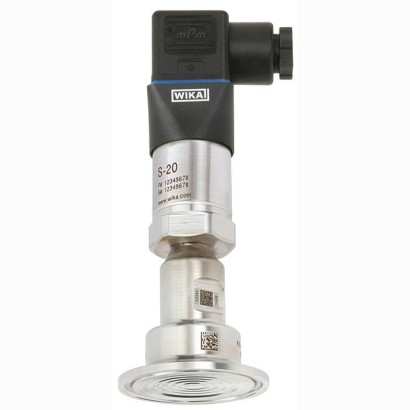

DSS22T 1
DSS22T
בהזמנה
WIKA · מדידת לחץ · משפחה DSS

חיישן לחץ באיכות גבוהה עם אטם דיאפרגמה מורכב

חיישן לחץ באיכות גבוהה עם אטם דיאפרגמה מורכב ליישומים סניטריים, מתאים ל-CIP ול-SIP, עם אות מוצא 4-20 mA.
טווח
-1…25 bar
יציאה
4-20 mA · 4-20mA
דיוק
0.5
הגנה
IP65
EHEDG
מחיר
לפי דרישה
תלוי בתצורה
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מערכות אטם דיאפרגמה משמשות להגנה על מכשיר מדידת הלחץ מפני מדיה אגרסיבית, דביקה, מתגבשת, קורוזיבית, צמיגה מאוד, מסוכנת סביבתית או רעילה. הדיאפרגמה העשויה מפלדת אל-חלד מספקת הפרדה מהמדיה. הלחץ מועבר אל מכשיר המדידה באמצעות נוזל המילוי של המערכת המצוי בתוך מערכת אטם הדיאפרגמה.

ה-DSS22T עומד בכל הדרישות של תעשיית המזון. ההתאמה הספציפית למוצרי מזון מבוססת על כך שניתן לנקות את נקודת המדידה בזמן שהיא מותקנת.

תכונות מיוחדות

  • ניקוי מהיר, ללא שאריות
  • חיבור Clamp הנפתח בקלות לניקוי והחלפת אטם
  • מתאים ל-SIP ול-CIP

שאלות ותשובות

מהו טווח המדידה של ה-DSS22T?

ה-DSS22T זמין בטווחים מ-0 … 1 bar ועד 0 … 25 bar, וכן בטווחי ואקום -1 … 5 bar, -1 … 9 bar ו--1 … 10 bar.

מהי דיוק המדידה?

מחלקת הדיוק היא 0.5 בהתאם לתקן IEC 61298-1.

אילו חיבורי תהליך זמינים?

חיבורי Clamp לפי DIN 32676 ו-BS4825 part 3, וצינורות לפי DIN 11866 row C או ASME BPE, ו-DIN 11866 row B או ISO 1127 row 1.

האם החיישן מתאים למדיה מתגבשת או דביקה?

כן — האטם הדיאפרגמה מפריד את החיישן מהמדיה, והמערכת מתאימה למדיה נוזלית, דביקה, אבקתית ומתגבשת, כמו גם לגזים, אוויר דחוס ואדים.

מהן טמפרטורות ההפעלה?

טמפרטורת התהליך היא +10 … +130 °C וטמפרטורת הסביבה היא +10 … +40 °C.

מהו דירוג ההגנה מפני חדירה?

הדירוג הוא IP65.

מה מבדיל את ה-DSS22T מדגמים אחרים?

ה-DSS22T מיועד במיוחד ליישומים סניטריים: חיבור Clamp הניתן לפתיחה מהירה, ניקוי ללא שאריות, התאמה ל-CIP/SIP ואישור EHEDG, עם נוזל מילוי מאושר FDA לתעשיית המזון.

מהו אות המוצא והאספקה החשמלית?

אות המוצא הוא 4-20 mA (2-wire), עם אספקת DC 8 ... 35 V וחיבור Angular connector DIN 175301-803 A.

תצורה · צעד אחר צעד

הרכיבו DSS22T לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 3
מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם
התצורה שלכם
  • מכשיר למדידת לחץHigh-quality pressure transmitter
  • יחידהbar
  • טווח מדידה—
  • אות מוצא4 ... 20 mA, 2-wire
  • אספקת חשמלDC 8...35 V
  • חיבור חשמליangular connector DIN 175301-803 A
  • הרכבהdirect assembly
  • נוזל מילוי מערכתKN 92 Medicinal white mineral oil; for pharmaceutical and food applications; FDA, USP, EP
  • יחידת טמפרטורהCelsius
  • טמפרטורת תהליך מינימום.+ 10 °C
  • טמפרטורת תהליך מקסימום.+ 80 °C; for sterilisation (SIP) max. + 130 °C
  • טמפרטורת סביבה מדידת לחץ מינימום+ 10 °C
  • מדידת לחץ לטמפרטורת סביבה, מקסימום+ 40 °C
  • תקן צנרת—
  • חיבור תהליך—
  • חלקים במגע עם הנוזלStainless steel 1.4435 (316L); UNS S31603
  • מחוספסות פני שטח של חלקים רטובים, למעט תפר הריתוךRa ≤ 0,76 µm (Ra 0.30 µin.) according to ASME BPE SF3
  • תעודותwithout
