WIKA DMK1200 — בית מדידה

Name: בית מדידה
Brand: WIKA
SKU: DMK1200

תיאור

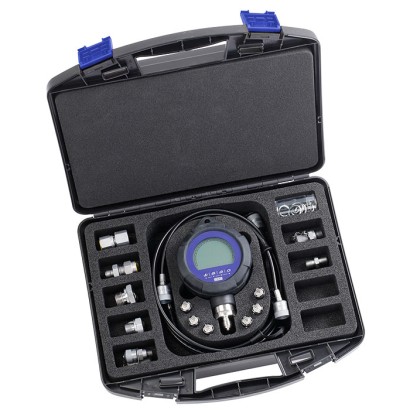

כתוספת למכשיר הבודד CPG1200, מד הלחץ הדיגיטלי זמין גם כחלק ממארז מדידה. בהתאם לדרישות הלקוח, מארזי המדידה מורכבים בגרסאות שונות. כל מארזי המדידה מסופקים בתוך נרתיק נוח עם תוספות קצף (פוליאוריתן) מותאמות אישית.

שאלות ותשובות

מהם טווחי הלחץ הזמינים עבור ה-DMK1200?

המארז זמין בטווחים ‎-1 … 9 bar, ‎-1 … 15 bar, ‎0 … 100 bar, ‎0 … 400 bar ו-‎0 … 600 bar.

מהי הדיוק של מד הלחץ הדיגיטלי?

הדיוק הוא 0.5 %FS.

אילו ערכות חיבור כלולות במארז?

המארז כולל ערכות חיבור לסדרות MINIMESS® 1620 ו-1215.

האם המכשיר מתאים לנוזלים?

לא — לפי המפרט, המדיום הוא גז.

כיצד מועברים נתוני המדידה?

המדידה מתבצעת דיגיטלית והעברת הנתונים נעשית באמצעות ממשק USB; קיים רשמן נתונים אופציונלי לעד מיליון נקודות נתונים.

האם המארז מתאים לשימוש בשטח?

כן — המארז נייד, קומפקטי וקל משקל, ומיועד לכיול ישירות באתר, לתחזוקה ולבדיקות לחץ.

מהי דרגת ההגנה מפני חדירה?

דרגת ההגנה היא IP54.

מה מבדיל את ה-DMK1200 ממד הלחץ הבודד CPG1200?

ה-DMK1200 הוא מארז מדידה הכולל את ה-CPG1200 יחד עם ערכות חיבור ל-MINIMESS® 1620 ו-1215 ונרתיק עם תוספות קצף מותאמות אישית — פתרון מלא לכיול באתר.

Pressure range	■ -1 ... 9 bar ■ -1 ... 15 bar ■ 0 ... 100 bar ■ 0 ... 400 bar ■ 0 ... 600 bar
Accuracy 1)	0.5%FS 2) 3)
Connection location	Vertical mounting position, process connection lower mount
Process connection	G¼
Pressure adapters	■ Minimess 1620 ■ Minimess 1215
Data logger	■ Without ■ Integrated data logger (can also be activated subsequently via an activation code)
Approval	Standard - Not permitted to be used in hazardous areas!
Further specifications	→ See data sheet CT 10.20

Pressure range

■ -1 ... 9 bar ■ -1 ... 15 bar ■ 0 ... 100 bar ■ 0 ... 400 bar ■ 0 ... 600 bar

Accuracy 1)

0.5%FS 2) 3)

Connection location

Vertical mounting position, process connection lower mount

Process connection

G¼

Pressure adapters

■ Minimess 1620 ■ Minimess 1215

Data logger

■ Without ■ Integrated data logger (can also be activated subsequently via an activation code)

Approval

Standard - Not permitted to be used in hazardous areas!

Further specifications

→ See data sheet CT 10.20

Calibration 1)	■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)
Recommended calibration interval	1 year (dependent on conditions of use)

Calibration 1)

■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)

Recommended calibration interval

1 year (dependent on conditions of use)

No.	Description
1	Pressure gauge connection ISO 228-G ½, male thread
2	Pressure gauge connection ISO 228-G ¼, male thread
3	Pressure gauge connection ¼NPT, female thread
4	Test coupling M10 x 1, male thread
5	Reduction nozzle G½, male thread to M10 x 1, female thread
6	Reduction nozzle G⅜, male thread to M10 x 1, female thread

No.

Description

Pressure gauge connection ISO 228-G ½, male thread

Pressure gauge connection ISO 228-G ¼, male thread

Pressure gauge connection ¼NPT, female thread

Test coupling M10 x 1, male thread

Reduction nozzle G½, male thread to M10 x 1, female thread

Reduction nozzle G⅜, male thread to M10 x 1, female thread

No.	Description
1	Direct connection for measuring instrument G½, female thread
2	Direct connection for measuring instrument ¼NPT, female thread
3	Test coupling ISO 228-G ¼, male thread
4	Test coupling ISO 228-G ⅛, male thread
5	Test coupling ¼NPTF, male thread
6	Test coupling M10 x 1, male thread

No.

Description

Direct connection for measuring instrument G½, female thread

Direct connection for measuring instrument ¼NPT, female thread

Test coupling ISO 228-G ¼, male thread

Test coupling ISO 228-G ⅛, male thread

Test coupling ¼NPTF, male thread

Test coupling M10 x 1, male thread

No.	Description
1	Pressure gauge connection ISO 228-G ½, male thread
2	Pressure gauge connection ISO 228-G ¼, male thread
3	Pressure gauge connection ¼NPT, female thread
4	Measuring hose DN 2, length 0.5 m[19.69 in]
5	Hose adapter (without check valve)
6	Test coupling ISO 228-G ¼, male thread
7	Test coupling ISO 228-G ⅛, male thread
8	Test coupling ¼NPTF, male thread
9	Test coupling M10 x 1, male thread

No.

Description

Pressure gauge connection ISO 228-G ½, male thread

Pressure gauge connection ISO 228-G ¼, male thread

Pressure gauge connection ¼NPT, female thread

Measuring hose DN 2, length 0.5 m[19.69 in]

Hose adapter (without check valve)

Test coupling ISO 228-G ¼, male thread

Test coupling ISO 228-G ⅛, male thread

Test coupling ¼NPTF, male thread

Test coupling M10 x 1, male thread

No.	Description
1	Pressure gauge connection ISO 228-G ½, male thread
2	Pressure gauge connection ISO 228-G ¼, male thread
3	Pressure gauge connection ¼NPT, female thread
4	Measuring hose DN 2, length 0.5 m[19.69 in]
5	Hose adapter (without check valve)
6	Test coupling M10 x 1, male thread
7	Reduction nozzle G½, male thread to M10 x 1, female thread
8	Reduction nozzle G⅜, male thread to M10 x 1, female thread

No.

Description

Pressure gauge connection ISO 228-G ½, male thread

Pressure gauge connection ISO 228-G ¼, male thread

Pressure gauge connection ¼NPT, female thread

Measuring hose DN 2, length 0.5 m[19.69 in]

Hose adapter (without check valve)

Test coupling M10 x 1, male thread

Reduction nozzle G½, male thread to M10 x 1, female thread

Reduction nozzle G⅜, male thread to M10 x 1, female thread

דגם	DMK1200
סדרה	DMK
תת-קטגוריה	Measuring case with digital pressure gauge

מדיום עבודה	gas
סוג כיול	signal

תקנים	CERoHS
מעקב	DAkkS

בית מדידה

תיאור

תכונות מיוחדות

שאלות ותשובות

הרכיבו DMK1200 לפי המשימה

סיימו את התצורה

205 מק״טים סטנדרטיים של משפחת DMK

נייד	כן
שפות גיליון נתונים	EN, DE
