בית חיבור עם מודול תצוגה דיגיטלית משולב
תיאור
מודול תצוגה דיגיטלית משולב DIH10, DIH10-Ex (מחוון דיגיטלי) הוא תצוגת לולאת זרם אוניברסלית, ניתנת להגדרה, להתקנה על מדי טמפרטורה חשמליים.
התצוגה העמידה והקומפקטית מיועדת לשימוש רק במקום שבו כבר קיים אות סטנדרטי של 4 ... 20 mA. בשימוש עם גרסאות בית המכשיר, היא יכולה לשמש כתצוגה באתר עבור כל המגזר התעשייתי.

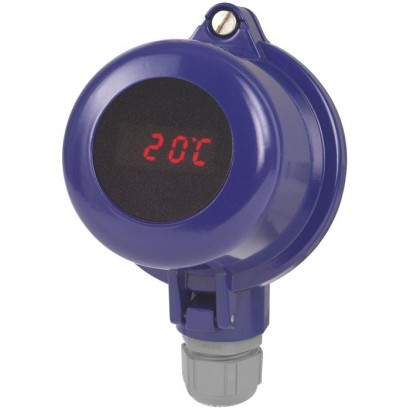

ראש חיבור עם מודול תצוגה דיגיטלית משולב דגם DIH10
בשילוב עם היכולת לסובב את ראש החיבור ועם תצוגת LED גדולה בת 4 ספרות, בתצורת 7 מקטעים, ניתן לקרוא אותה בקלות מכל כיוון. לצורך ביצוע החיבור החשמלי, תצוגת לולאת הזרם פשוטה וקלה לפתיחה. כפתורים מאפשרים הגדרה ידידותית למשתמש של טווח התצוגה.
כדי להפעיל את ראש החיבור עם מודול התצוגה הדיגיטלית DIH10, DIH10-Ex, נדרש משדר (4 ... 20 mA) עבור נקודת המדידה.
תכונות מיוחדות
- יישום אוניברסלי
- תצוגה קומפקטית של לולאת זרם, עמידות גבוהה
- הגדרה ידידותית למשתמש
- תצוגת LED מסוג 7-מקטעים
שאלות ותשובות
מהו טווח המדידה של ה-DIH10?
המודול אינו מודד בעצמו; הוא מציג אות סטנדרטי של 4 … 20 mA המגיע ממשדר בנקודת המדידה. טווח התצוגה ניתן להגדרה על ידי המשתמש באמצעות כפתורים.
מהי הדיוק של התצוגה?
הדיוק הוא ±0.2 % מטווח המדידה, ±1 ספרה.
כיצד מוזן המכשיר?
ההזנה מתבצעת דרך לולאת הזרם — אין צורך באספקת חשמל נפרדת. נדרש משדר 4 … 20 mA בנקודת המדידה.
מהם אפשרויות החיבור לתהליך?
החיבור מתבצע באמצעות M24 x 1.5 או ½ NPT.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
מהו טווח הטמפרטורה הסביבתי המותר?
הטווח הוא -20 … +80 °C.
מה מבדיל בין DIH10 ל-DIH10-Ex?
דגם DIH10-Ex הוא הגרסה הבטוחה מבחינה אינהרנטית עם אישור ATEX לשימוש באזורים עם סיכון פיצוץ; ה-DIH10 הוא הגרסה הסטנדרטית.
האם ניתן לקרוא את התצוגה מכל כיוון?
כן — בשילוב היכולת לסובב את ראש החיבור ועם תצוגת LED גדולה בת 4 ספרות בתצורת 7 מקטעים, ניתן לקרוא אותה בקלות מכל כיוון.
| דגם | DIH10 |
| סדרה | DIH |
| תת-קטגוריה | Digital display module |
| טווח טמפרטורה | −20…+80 °C |
| מחלקת דיוק | ±0.2 % measuring range, ±1 digit |
| חיבור תהליך | M24 x 1.5½ NPT |
| אות יציאה | 4-20mA |
| הזנה | Supply via current loop |
| חיבור חשמלי | Plug-in terminal, up to 1.5 mm² open cable ends |
| טמפ׳ סביבה | +0…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.055 kg |
| תקנים | CEEACKazInMetrMTSCHSRoHSEMC |
| הגנת התפוצצות | ATEXATEX (model DIH10-Ex)Ex EAC Ex K |
| תרמופור | לא |
| שפות גיליון נתונים | EN, DE |
| Specifications | Model DIH10, DIH10-Ex (display module) |
|---|---|
| Current loop | 4 ...20mA |
| Input impedance R i with 20 mA | < 160 Ω(U ≤ 3.2 V) |
| Voltage drop | < DC 3.2V at 20mA Supply via current loop |
| Resolution | -999 ... 9999 digit |
| Measuring error | ±0.2 %measuring range, ±1 digit |
| Temperature drift | 100 ppm/K |
| Display principle | LED, rotatable in 90° steps |
| Display measured value | 7-segment, 8 mmhigh, red, 4-digit = display 9999 |
| Overrange/Underrange | to HI / to LO |
| Display rate | 0.1 s - 1 s - 10 s (adjustable) |
| Maximum voltage U i | DC 30V |
| Maximum current l i | 100 mA(only for model DIH10-Ex) |
| Maximum power P i | 1 W(only for model DIH10-Ex) |
| Permissible temperatures | |
| Operating temperature | Model DIH10 0 ... 80 °C Model DIH10-Ex 0 ... 60 °C |
| Storage temperature | -20 ...+80 °C |
| Dimensions | Ø43.0 / 48.5 / 62.5mmx37mm |
| Housing material | Polycarbonate |
| Ingress protection | |
| Case | IP65 |
| Connection | IP20 or IP00 |
| Weight | approx. 55 g |
| Electrical connection | Plug-in terminal, up to 1.5 mm² open cable ends |
| Programmable features | ■ Scale range ■ Display time ■ Decimal point ■ Unit (°C/°F) ■ Zero point stabilisation ■ Programming lock ■ Interpolating points ■ TAG number |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class A) and interference immunity (industrial application) | European Community | |
| ■ ATEX directive (model DIH10-Ex) Hazardous areas | ||
| EAC (option) ■ EMCdirective ■ Hazardous areas | Eurasian Economic Community | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
