מכוון אינפרא אדום
תיאור

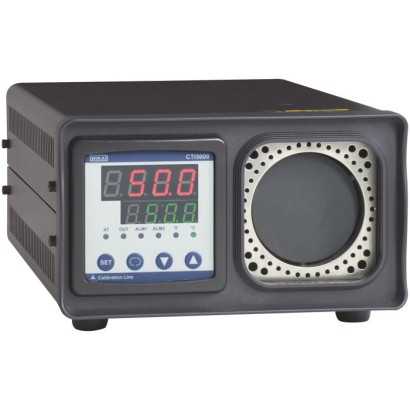

ה-CTI5000 הוא מכויל אינפרא אדום נייד לבדיקת וכיול של מכשירי מדידת טמפרטורה ללא מגע, בטווח טמפרטורות של 50 עד 500 °C ובאמיסיביות קבועה של 0.95. המכויל פועל כמקור טמפרטורה בעל גוף שחור לבדיקת פירומטרים מעל טמפרטורת הסביבה. בשל משקלו הנמוך ועיצובו הקומפקטי, הוא מתאים גם לכיול בשטח.
תכונות מיוחדות
- בדיקת מדחומי אינפרא אדום בטווח טמפרטורות רחב; 50 ... 500 °C [122 ... 932 °F]
- שטח פנים גדול של הגוף השחור (∅ 57 mm [2.24 in]) לכל סוגי הפירומטרים
- קדח להתקנת חיישן ייחוס
- משקל נמוך ותכנון קומפקטי
- הפעלה פשוטה
שאלות ותשובות
מהו טווח הטמפרטורות של ה-CTI5000?
הטווח הוא 50 ... 500 °C [122 ... 932 °F], מה שהופך אותו מתאים לכיול של מדי טמפרטורה אינפרא-אדום מעל טמפרטורת הסביבה.
מהי הדיוק של המכויל?
האי-ודאות היא ±0.1 K עד 100 °C, ±0.2 K עד 350 °C ו-±0.4 K עד 500 °C.
מהי האמיסיביות של הגוף השחור?
האמיסיביות קבועה ועומדת על 0.95.
האם ניתן להשתמש בחיישן ייחוס עם המכויל?
כן, למכויל יש בור המיועד לקבלת חיישן ייחוס.
מהו קוטר משטח הגוף השחור?
קוטר הגוף השחור הוא ∅ 57 mm [2.24 in], מה שמאפשר בדיקה של כל סוגי הפירומטרים.
האם המכויל מתאים לשימוש בשטח?
כן, בזכות משקל נמוך של 2.1 kg ועיצוב קומפקטי, המכויל מתאים גם לכיול בשטח.
באיזה טווח טמפרטורות סביבה ניתן להפעיל את המכויל?
טמפרטורת הסביבה המותרת היא 5 ... 35 °C. ---
| דגם | CTI5000 |
| סדרה | CT |
| תת-קטגוריה | infrared calibrator |
| טווח טמפרטורה | +50…+500 °C |
| אי-ודאות | ±0.1 K to 100 °C, ±0.2 K to 350 °C, ±0.4 K to 500 °C |
| סוג כיול | temperature_bath |
| טמפ׳ סביבה | +5…+35 °C |
| משקל | 2.1 kg |
| תקנים | CEEACRoHS |
| נייד | כן |
| שפות גיליון נתונים | EN |
| Indication | |
|---|---|
| Application range | 50 …500 °C [122 ... 932 °F] |
| Stability | ±0.1 K to 100 °C [212 °F] ±0.2 K to 350 °C [662 °F] ±0.4 K to 500 °C [932 °F] |
| Resolution | 0.1 K |
| Temperature control | |
| Heating time | 30 min fromT amb. to 500 °C [T amb. to 932 °F] |
| Cooling time | 40 min from 500 °C to 100 °C [from 932 °F to 212 °F] |
| Stabilisation time | approx. 15 ... 20 min |
| Measuring surface | |
| Emissivity | 0.95 |
| Diameter of the measuring surface | 57 mm[2.24 in] |
| Bore for temperature probe | suitable for 3 mm[0.12 in] probes with an immersion depth of 68 mm[2.68 in] |
| Permissible ambient conditions | |
| Relative humidity | 35 ... 85 %r.h. (non-condensing) |
| Operating temperature | 5 ... 35 °C [41 ... 95 °F] |
| Voltage supply | |
| Power supply | AC 230 V, 50/60 Hz |
| Power consumption | 275VA |
| Case | |
| Dimensions [W x D x H] | 190 x 248 x 113 mm[7.5 x 9.8 x 4.5 in] |
| Weight | 2.1 kg [4.6 lbs] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective ■ Low voltage directive ■ RoHS directive | European Union | |
| EAC ■ EMCdirective ■ Low voltage directive | Eurasian Economic Community | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
| BelGIM Metrology, measurement technology | Belarus |
