CPH5000

בהזמנה

WIKA · ציוד כיול · משפחה CPH

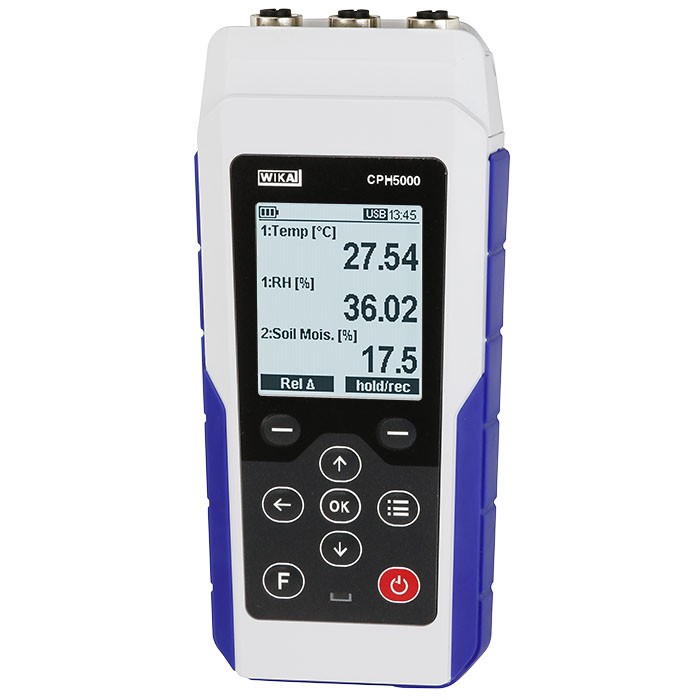

מד לחץ ידני

Name: מד לחץ ידני
Brand: WIKA
SKU: CPH5000

מד לחץ ידני למדידות לחץ וטמפרטורה עם מחוון נתונים משולב (data logger), מתאים למשימות כיול וליישומים באתר

טווח

-1…1000 bar

יציאה

mA · V

הגנה

IP67

CERoHS

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מד הלחץ הנייד CPH5000 של WIKA מיועד למדידות לחץ וטמפרטורה עם מחוון נתונים (data logger) משולב. המכשיר פועל בדיוק של 0.1 % FS ומסופק עם תעודת כיול, ולכן נבחר למשימות כיול ולעבודה באתר. ניתן להרחיב את אפשרויות היישום באמצעות חיישני לחץ ייחוס חיצוניים מדגם CPT5000.

תכונות מיוחדות

דיוק: 0.1 % FS (כולל תעודת כיול)
רשם נתונים (data logger) בקצב מדידה גבוה ובזיכרון גדול
תצוגה מקדימה של הגרף ישירות במכשיר

שאלות ותשובות

מהו טווח המדידה של ה-CPH5000?

המכשיר זמין במגוון טווחי לחץ: עד 0 … 1000 bar ו-0 … 14500 psi, כולל טווחי ואקום (-14.5 … 0 psi), טווחים יחסיים (-1 … 40 bar) וטווחים אבסולוטיים (bar abs., psi abs.).

מהו הדיוק של המכשיר?

הדיוק הוא 0.1 % FS, והוא כולל תעודת כיול.

האם המכשיר מתאים למדידת טמפרטורה?

כן — ה-CPH5000 מיועד למדידות לחץ וטמפרטורה, עם טווח טמפרטורה של -196 … +500 °C, וכולל סימולציית RTD ו-TC.

באילו תווכים ניתן להשתמש?

המכשיר מתאים לגז, אוויר, שמן ומים.

מהי דרגת ההגנה מפני חדירה?

דרגת ההגנה היא IP67, ולכן המכשיר מתאים לשימוש באתר בתנאי סביבה קשים.

מהם אישורי המכשיר?

המכשיר נושא אישורי CE ו-RoHS. אין אישור אזורים מסוכנים (Ex) בנתונים הזמינים.

באיזו טמפרטורת סביבה ניתן להפעיל את המכשיר?

טמפרטורת ההפעלה הסביבתית היא 0 … +45 °C.

מה מבדיל את ה-CPH5000 ממכשירים אחרים?

הוא משלב מחוון נתונים (data logger) עם קצב מדידה גבוה וזיכרון גדול, תצוגה מקדימה של גרף ישירות במכשיר, ותמיכה בחיישני ייחוס חיצוניים מדגם CPT5000.

תצורה · צעד אחר צעד

הרכיבו CPH5000 לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 2

מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם

2 channel version with logging function, cycle and a peak value memory (Min-and Max)3 channel version with logging function, cycle and a peak value memory (Min-and Max)

התצורה שלכם

גרסת המכשיר—
כבל נוסף לחיישן לחץ ייחוסwithout
תוכנה—
כבל ממשקwithout
משאבת בדיקהwithout
תיק נשיאהwithout
מידע נוסף להזמנהWithout

AI ייעץ לפי פרמטרים

סיימו את התצורה

בחרו את כל האפשרויות כדי לשלוח בקשה.

שלחו בקשה

זיהוי

דגם	CPH5000
סדרה	CPH
תת-קטגוריה	hand-held pressure indicator

טווח מדידה

טווח לחץ

0…10 bar abs. · -1…0 bar · 0…0.4 bar · 0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 psi · 0…40 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…250 psi · 0…400 psi · 0…600 psi · 0…1000 psi · 0…1 bar abs. · 0…1.6 bar abs. · 0…2.5 bar abs. · 0…4 bar abs. · 0…6 bar abs. · 0…16 bar abs. · 0…25 bar abs. · 0…40 bar abs. · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…10 bar · -1…15 bar · -1…25 bar · -1…40 bar · 0…1000 bar · 0…14500 psi · 0…200 psi abs. · -14.5…0 psi

טווח טמפרטורה

−196…+500 °C

דיוק מדידה

אי-ודאות

0.1 % FS (incl. calibration certificate)

תנאי תהליך

מדיום עבודה	gas, air, oil, water
סוג כיול	signal

מאפיינים חשמליים

אות יציאה

mA · V · RTD simulation · TC simulation

סביבת הפעלה

טמפ׳ סביבה	+0…+45 °C
דרגת הגנה IP	IP67
משקל	0.375 kg

תקנים ואישורים

תקנים	CERoHS
מעקב	NIST · DAkkS

פרטים נוספים

נייד	כן
שפות גיליון נתונים	EN, DE, ES, FR, IT

טבלאות מגיליון הנתונים

Basic information
Electrical connection
Number of inputs	■ 2 inputs for CPH5000-S2 ■ 3 inputs for CPH5000-S3
Connection type	M12 female connector, 5-pin
Interface	USB-C
Functions
Functions can be activated via button press	■ Min./Max. memory ■ Hold ■ Tare ■ Zero point adjustment ■ Data logger (start/stop)
Functions can be activated via menu	■ Min./Max. alarm (audible/visual) ■ Sea level (barometric pressure) ■ Power-off function ■ Data logger ■ Sample rate ■ Mean value filter
Mean value filter	1 ... 120 seconds, adjustable
Sample rate	1 measurement/s (50 Hz sensor rate)
Real-time clock	Integrated clock with date
Leak tests	Pressure rate display, logging via data logger
Data logger	■ Up to 1 million data sets ■ Each data set contains date and time stamps and measurements of all channels ■ Data is stored in CSV files or can be read via WIKA-Cal
Voltage supply and performance data
Auxiliary power	4 x AA NiMH rechargeable batteries External DC 5 V via USB-C
Battery voltage	DC 4.95 V
Current consumption	10 mA typical
Battery life	Typically > 200 h (without backlighting). The effective service life depends on the number and type of sensors connected.
Battery status display	Icon in display
Case
Material	■ Impact-resistant ABS plastic ■ TPE gripping surfaces ■ Polyester front foil from polyester
Ingress protection	IP67 (with cable connected)
Weight	Approx. 375 g [0.83 lb] (incl. batteries and protective cover)
Sensor compatibility	Compatible with model CPT5000 reference pressure sensors Compatible with temperature probe model CTP5003

Operating conditions

Operating temperature	0 ... 45 °C [32 ... 113 °F]
Storage temperature range
Without rechargeable battery	-25 ... +65 °C [-13 ... +149 °F]
With rechargeable battery	-20 ... +40 °C [-4 ... +104 °F]
Humidity	0 ... 95 % relative humidity
Condensation	Non-condensing
Ingress protection of the complete instrument	IP67 (with cable connected)
EMC (HF field) 1)	EN 61326 emission (group 1, class B) and immunity (basic environment)

Basic information

Case
Material	Stainless steel 1.4404 (316L)
Weight	Approx. 280 g [0.62 lb]
Electrical connection	Connector M12, 4-pin
Connection to the CPH5000 (plug-and-play)	Via extension cable for connection of the sensors ■ Length: approx. 1 m [3.28 ft] ■ Length: approx. 3 m [9.84 ft] ■ Length: approx. 5 m [16.4 ft]
Ingress protection	IP67 (with cable connected)

Accuracy specifications

Accuracy 1)	0.1 % FS
Reference conditions
Ambient temperature	15 ... 25 °C [59 ... 77 °F]
Humidity	45 ... 75 % relative humidity
Mounting position	Vertical mounting position, process connection facing downwards.
Compensated range	10 ... 60 °C [50 ... 140 °F]

הצגת הכול (20)

bar
0 ... 0.4	0 ... 25
0 ... 0.6	0 ... 40
0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160
0 ... 4	0 ... 250
0 ... 6	0 ... 400
0 ... 10	0 ... 600
0 ... 16	0 ... 1,000

bar abs.

0 ... 1	0 ... 10
0 ... 1.6	0 ... 16
0 ... 2.5	0 ... 25
0 ... 4	0 ... 40
0 ... 6	-

bar

-1 ... 0	-1 ... 10
-1 ... 0.6	-1 ... 15
-1 ... 1.5	-1 ... 25
-1 ... 3	-1 ... 40
-1 ... 5	-

Further details on: Measuring range

Overpressure limit
2 times	> 25 ... ≤ 600 bar	> 360 ... ≤ 8,700 psi
1.5 times	> 600 ... ≤ 1,000 bar	> 8,700 ... ≤ 14,500 psi
Vacuum resistance	Yes

Process connection
EN 837	■ G ¼ B ■ G ⅜ B ■ G ½ B ■ M20 x 1.5	≤ 1,000 bar [≤ 14,500 psi]
ANSI / ASME B1.20.1	■ ¼ NPT ■ ½ NPT	≤ 1,000 bar [≤ 14,500 psi]

psi
0 ... 5	0 ... 300
0 ... 10	0 ... 500
0 ... 15	0 ... 1,000
0 ... 20	0 ... 1,500
0 ... 30	0 ... 2,000
0 ... 50	0 ... 3,000
0 ... 100	0 ... 6,000
0 ... 150	0 ... 8,000
0 ... 200	0 ... 14,500

psi abs.

0 ...15	0 ... 100
0 ... 20	0 ... 150
0 ... 30	0 ... 200
0 ... 50	-

psi
-14.5 ... 0	-5 ... +5
-14.5 ... +15	-8 ... +8
-14.5 ... +40	-3 ... +0
-14.5 ... +70	-5 ... +0
-14.5 ... +130	-8 ... +0

Further details on: process connection

Pressure port diameter / Restrictor	3.5 mm [0.138 in]
Process connection adapter	→ On request
Other versions
Oil- and grease-free 1)	Residual hydrocarbon per ASTM G93-19, level F (< 1,000 mg/m²)
Oxygen, oil- and grease-free	Residual hydrocarbon per ASTM G93-19, level C (< 66 mg/m²)
Material
Wetted parts	■ Stainless steel 1.4404 (316L) ■ Sensor: Elgiloy ® 2.4711
Internal pressure transmission medium	For measuring ranges ≤ 40 bar [≤ 500 psi]	Synthetic oil

Operating conditions

Place of use	For indoor and outdoor use
Operating altitude	2,000 m [6,562 ft] above sea level
Operating temperature	-20 ... +60 °C [-4 ... +140 °F]
Storage temperature range	-20 ... +80 °C [-4 ... +176 °F]
Humidity	0 ... 95 % relative humidity
Condensation	Non-condensing
Ingress protection	IP67 (with cable connected)
EMC (HF field) 1)	EN 61326 emission (group 1, class B) and immunity (basic environment)

Basic information

Temperature ranges	-196 ... +500 °C [-321 ... +932 °F]
Probe characteristics
Probe type	Immersion probe
Type of measuring element	Pt100
Connection method	4-wire connection
Dimensions
Sensor cable	Length: 2.0 m [6.56 ft]
Sensor length	Ø 3 x 300 mm [Ø 0.12 x 11.81 in]
Handle	130 mm [5.12 in] (incl. bend protection)
Material
Wetted parts	Sheath material of the probe tube: AISI 316
Handle	Polyamide (PA6-GF30) Santoprene ® bend protection Both up to +120 °C [248 °F]
Sensor cable	PVC
Weight	Approx. 110 g [0.24 lb] with a cable length of 2 m [6.56 ft]

Accuracy specifications

Measurement accuracy	±0.05 K at 0 °C 0.1 K in the range of 0 ... 100 °C [32 ... 212 °F]
Response time (T63)	3 s
Reference conditions
Ambient temperature range	23 ±2 °C [73 ±2 °F]
Humidity	40 % relative humidity ±25 % relative humidity
Characteristic curve determination	IEC 751 / EN 60751

Electrical connection

Connection type	M12 female connector, 4-pin
Ingress protection	IP67 (with cable connected)
Sensor voltage	UART (TTL 3.3 V) Current 1 mA typical

Operating conditions of temperature probe model CTP5003

Medium temperature range	-196 ... +500 °C [-321 ... +932 °F]
Ambient temperature range	Max. 120 °C [248 °F] (grip and bend protection)
	-20 ... +105 °C [-4 ... 221 °F] (sensor cable)
Storage temperature range	-25 ... +70 °C [-13 ... +158 °F]
Humidity	0 ... 95 % relative humidity
Condensation	Non-condensing
Permissible media	Depending on the material compatibility of the sheath material with the media
Immersion depth	Observe the maximum temperature of the handle
EMC (HF field) 1)	EN 61326 emission (group 1, class B) and immunity (basic environment)

Logo	Description	Region
EU declaration of conformity for CPH5000	European Union
EMC directive EN 61326 emission (group 1, class B) and immunity (basic environment)
RoHS directive
EU declaration of conformity for CTP5003	European Union
RoHS directive
EU declaration of conformity for CPT5000	European Union
EMC directive EN 61326 emission (group 1, class B) and immunity (basic environment)
Pressure Equipment Directive Module A, internal production control
RoHS directive

Description

Certificates	3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy, calibration certificate)
Calibration
Pressure 1)	■ Without ■ 3.1 inspection certificate per DIN EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)
Temperature	■ Without ■ DAkkS calibration certificate for a probe at 0 °C, 50 °C and 100 °C ■ DAkkS calibration certificate for a probe with 3 to 6 test points according to specification ■ DAkkS calibration certificate for a probe according to customer specifications
Recommended calibration interval	1 year (dependent on conditions of use)
