איזון לחץ
תיאור

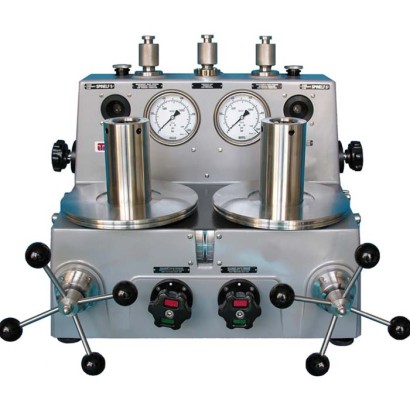

ה-CPB6000DP הוא איזון לחץ (deadweight tester) סטנדרטי ראשי בגרסת הפרש לחצים, המבוסס על שני בוכנות-צילינדר מסוג גז עם סיכה נוזלית. הוא מיועד לכיול ולבדיקה של חיישני ומשדרי הפרש לחצים בלחץ קו סטטי גבוה, עד 800 bar. זהו תקן ראשי לשימוש במעבדות כיול ברמה גבוהה, כולל קביעת שטח אפקטיבי של מערכות בוכנה-צילינדר בשיטת cross-float.
תכונות מיוחדות
- טווח מדידה (= לחץ סטטי + לחץ הפרש) עד 800 bar [11,600 psi] פניאומטי
- אי-ודאות מדידה כוללת עד 0.008 % מהלחץ הדיפרנציאלי בתוספת 0.0001 % (1 ppm) מהלחץ הסטטי
- תעודת כיול COFRAC כלולה כסטנדרט
- יציבות ארוכת טווח גבוהה עם מחזור כיול חוזר מומלץ כל חמש שנים
- DP מ-10 Pa ועד 800 bar [0.04 inH 2 O ועד 11,600 psi] עם השפעות לחץ סטטי עד 1 ppm
שאלות ותשובות
מהו טווח המדידה של ה-CPB6000DP?
הטווח (לחץ סטטי + הפרש לחץ) הוא 0.2 … 800 bar (0.013 … 11,600 psi), פניאומטי.
מהי אי-הודאות המדידה?
אי-הודאות המדידה הכוללת היא 0.008 % מהפרש הלחץ בתוספת 0.0001 % (1 ppm) מהלחץ הסטטי.
איזה תווך מתאים למכשיר?
המכשיר מיועד לתווך גז, והוא מורכב משני בוכנות-צילינדר מסוג גז עם סיכה נוזלית.
האם תעודת כיול כלולה?
כן, תעודת כיול COFRAC כלולה כסטנדרט, עם ניתנות מעקב ל-COFRAC, LNE ו-PTB.
באיזו תדירות יש לכייל מחדש את המכשיר?
המכשיר מציג יציבות ארוכת טווח גבוהה, ומחזור הכיול החוזר המומלץ הוא כל חמש שנים.
מה מבדיל את ה-CPB6000DP מדגמים אחרים במשפחת CPB6000?
זוהי גרסת הפרש הלחצים של המשפחה, המיועדת לכיול חיישני ומשדרי הפרש לחצים בלחץ קו סטטי גבוה, עם השפעות לחץ סטטי החל מ-1 ppm.
האם המכשיר מתאים להפרש לחץ שלילי?
כן, המכשיר תומך בהפרש לחץ חיובי או שלילי, החל מ-DP של 10 Pa. ---
| דגם | CPB6000DP |
| סדרה | CPB6000 |
| תת-קטגוריה | differential pressure balance |
| טווח לחץ | 0.2…800 bar · 0.013…11600 psi |
| אי-ודאות | 0.008 % of differential pressure plus 1 ppm of static pressure |
| מדיום עבודה | gas |
| סוג כיול | deadweight |
| משקל | 45 kg |
| תקנים | CE97/23/EC (Module A) |
| מעקב | COFRAC · LNE · PTB |
| נייד | לא |
| שפות גיליון נתונים | EN, DE |
| Available pressure ranges in bar | Static pressure (SP) Effect | Measure - ment uncer - tainties 1) on ∆P | Mini- mum ∆P range [bar] | |||||
|---|---|---|---|---|---|---|---|---|
| Piston- cylinder unit KN | First point [bar] | Complete mass set in kg | 2) | |||||
| 1 | 20 | 30 | 40 | |||||
| Maximum pressure in bar | ||||||||
| 5 bar/kg | 1 | 5 | 100 | 150 | 200 | 10 Pa + 1 ppm of SP | 0.002% of ∆P | 0.05 |
| 10 bar/kg | 2 | 10 | 200 | 300 | 400 | 40 Pa + 1 ppm of SP | 0.002% of ∆P | 0.1 |
| 20 bar/kg | 4 | 20 | 400 | 600 | 800 | 80 Pa + 1 ppm of SP | 0.002% of ∆P | 0.2 |
| Available pressure ranges in psi | Static pressure (SP) Effect | Measure - ment uncer - tainties 1) on ∆P | Mini- mum ∆P range [psi] | Correspondence mass [kg] / pressure [psi] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Piston- cylinder unit KN | First point [psi] | Complete 1 20 | mass 30 pressure | set in kg 40 in psi | Unitary 5 | weight | in 2 | kg | 0.2 | 0.1 | Piston | Bell | Unit | |||||
| Maximum | 4 | 1 | 0.5 | |||||||||||||||
| 100 psi/kg | 20 | 100 | 2,000 | 3,000 | 4,000 | 0.002 psi + 1 ppm of SP | 0.002% of ∆P | 0.001 | 500 | 400 | 200 | 100 | 50 | 20 | 10 | 20 | 4 | psi |
| 200 psi/kg | 40 | 200 | 4,000 | 6,000 | 8,000 | 0.008 psi + 1 ppm of SP | 0.002% of ∆P | 0.002 | 1,000 | 800 | 400 | 200 | 100 | 40 | 20 | 40 | 8 | psi |
| 250 psi/kg | 50 | 250 | 5,000 | 7,500 | 10,000 | 0.009 psi + 1 ppm of SP | 0.002% of ∆P | 0.0025 | 1,250 | 1,000 | 500 | 250 | 125 | 50 | 25 | 50 | 16 | psi |
| 300 psi/kg | 60 | 300 | 6,000 | 9,000 | 12,000 | 0.01 psi + 1 ppm of SP | 0.002% of ∆P | 0.003 | 1,500 | 1,200 | 600 | 300 | 150 | 60 | 30 | 60 | 240 | psi |
| Instrument base | |
|---|---|
| Pressure transmission medium | Any non-corrosive gas |
| Lubrication medium | Standard: Drosera™ oil Option: Krytox™ when oxygen compatibility required |
| Piston-cylinder system | |
| Pressure ranges | 0.2 ... 800 bar / 0.013 ... 11,600 psi |
| Material | Tungsten carbide |
| Assembly type | Liquid lubricated gas type (re-entrant) |
| Piston position monitoring | Standard: Dual mechanical Option: electronic |
| Mass set | Up to 40 kg |
| Material | AISI316 austenitic, non magnetic stainless steel |
| Drop rate | approx. 15 minutes (may vary depending on piston cylinder range) |
| Case | |
| Dimension (LxWxH) | 620 x 500 x 510 mm/ 24.4 x 19.4 x 20.1 inch |
| Weight | 45 kg |
| EC conformity | |
|---|---|
| Pressure equipment directive | 97/23/EC (Module A) |
| Certificate | |
| Calibration | Standard:COFRAC calibration certificate Option:LNE/PTB calibration certificate |
הצגת הכול (5)
| Instrument base | Box with base and standard accessories Dimensions: 780 x 650 x 750mm Weight in kg |
|---|---|
| Model | net |
| CPB6000-DP | 85 |
