WIKA · ציוד כיול · משפחה CPB

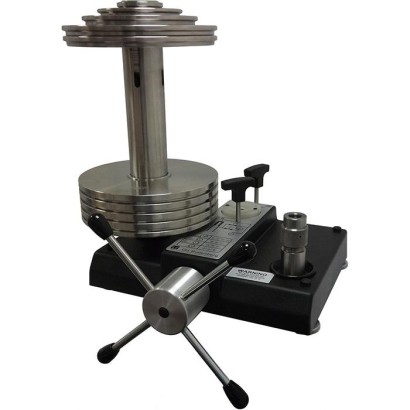

בודק משקל מת (Dead-weight tester)
גרסת לחץ גבוה, עד 2,600 bar [40,000 lb/in 2 ]
טווח
1…2600 bar
הגנה
IP54
CEEACUkrSEPROUKCAMTSCHS
מחיר
לפי דרישה
תלוי בתצורה
תיאור
בודק משקל מת מדגם CPB3800HP בגרסת הלחץ הגבוה הוא תקן ראשוני לכיול של מכשירי מדידת לחץ אלקטרוניים או מכניים. המכשיר פועל על עקרון מאזן הלחץ: לחץ נוצר על ידי מסות מכוילות המופעלות על בוכנה, והערך נגזר ישירות מהמסה ומשטח הבוכנה. הדגם מתאים לשימוש במעבדות כיול ובבדיקות באתר, בטווח ההידראולי עד 2,600 bar.
תכונות מיוחדות
- אי-ודאות מדידה כוללת עד 0.01 % מהקריאה
- מערכת בוכנה-צילינדר דו-טווחית 2,600 bar [40,000 lb/in 2] עם מעבר אוטומטי מלא בין הטווחים
- כיול מפעל כולל מעקב לתקנים לאומיים כסטנדרט, עם כיול UKAS אפשרי כאופציה
- משקולות מפלדת אל-חלד, ניתנות לכיול לכבידה המקומית
שאלות ותשובות
מהו טווח המדידה של ה-CPB3800HP?
המערכת הדו-טווחית מכסה 1 … 60 bar ו-20 … 2,600 bar, או 10 … 800 lb/in² ו-200 … 40,000 lb/in². המעבר בין הטווחים מתבצע באופן אוטומטי לחלוטין.
מהי דיוק המכשיר?
אי-הודאות המדידה הכוללת היא עד 0.01 % מהערך הנמדד.
אילו תעודות עקיבות זמינות?
כיול המפעל כולל עקיבות לתקנים הלאומיים כברירת מחדל. כיול UKAS אפשרי כאופציה.
באיזה מדיום עובד הבודק?
המערכת ההידראולית פועלת עם נוזל המבוסס על שמן מינרלי מדרגת VG22.
האם המכשיר מתאים לשימוש באתר?
כן, מדובר במערכת עצמאית ומלאה המתאימה גם לשימוש באתר. משקלו 169.0 kg ומידת ההגנה שלו IP54.
באיזה טווח טמפרטורות סביבה מובטחת הדיוק?
הטווח המוגדר הוא +18 … +28 °C.
מה מבדיל את דגם CPB3800HP מדגמים אחרים במשפחת CPB?
זוהי גרסת הלחץ הגבוה, עם מערכת בוכנה-צילינדר דו-טווחית עד 2,600 bar [40,000 lb/in²] ומעבר אוטומטי בין הטווחים. ---
זיהוי
| דגם | CPB3800HP |
| סדרה | CPB |
| תת-קטגוריה | Dead-weight tester, high-pressure version |
טווח מדידה
| טווח לחץ | 1…60 bar · 20…2600 bar · 10…800 lb/in² · 200…40000 lb/in² |
דיוק מדידה
| אי-ודאות | 0.01 % of reading |
תנאי תהליך
| מדיום עבודה | hydraulic fluid based on VG22 mineral oil |
| סוג כיול | deadweight |
סביבת הפעלה
| טמפ׳ סביבה | +18…+28 °C |
| דרגת הגנה IP | IP54 |
| משקל | 169 kg |
תקנים ואישורים
| תקנים | CEEACUkrSEPROUKCAMTSCHS |
| מעקב | UKAS · national standards |
פרטים נוספים
| נייד | כן |
| שפות גיליון נתונים | EN, DE |
טבלאות מגיליון הנתונים
| Measuring range [bar] | 1 …2,600 | ||
|---|---|---|---|
| Quantity | 1…60 | 20 ... 2,600 | |
| Piston and make-up weight | 1 | 1 | 20 |
| Mass carrier | 1 | 10 | 200 |
| Masses (stackable on mass carrier) | 7 | 10 | 200 |
| Masses (stackable on piston shaft) | 3 | 10 | 200 |
| 1 | 9 | 180 | |
| 1 | 5 | 100 | |
| 2 | 2 | 40 | |
| 1 | 1 | 20 | |
| 2 | 0.5 | 10 | |
| Set of fine increment masses (optional) | 2 | 0.2 | 4 |
| 1 | 0.1 | 2 | |
| 1 | 0.05 | 1 | |
| 2 | 0.02 | 0.4 | |
| 1 | 0.01 | 0.2 |
| Measuring range [lb/in²] | 10 ... 40,000 | ||
|---|---|---|---|
| Quantity | 10 …800 Nominal pressure per piece | 200 ... 40,000 Nominal pressure per piece | |
| Piston | 1 | 10 | 200 |
| Mass carrier | 1 | 100 | 2.000 |
| Masses (stackable on mass carrier) | 14 | 100 | 2.000 |
| Masses (stackable on piston shaft) | 4 | 100 | 2.000 |
| 1 | 90 | 1.800 | |
| 1 | 50 | 1.000 | |
| 2 | 20 | 400 | |
| 1 | 10 | 200 | |
| 1 | 5 | 100 | |
| Set of fine increment masses (optional) | 2 | 2 | 40 |
| 1 | 1 | 20 | |
| 1 | 0.5 | 10 | |
| 2 | 0.2 | 4 | |
| 1 | 0.1 | 2 |
| Piston-cylinder system | |
|---|---|
| Measuring range 1) | 1 …60bar / 20 …2,600 bar |
| Required masses | 107 kg |
| Smallest step 2) (Standard mass set) | 0.5 bar / 10 bar |
| Nominal effective area of the piston | 1/8 in² / 1/160 in² |
| Measuring range 1) | 10 …800 lb/in² / 200 …40,000 lb/in² |
| Required masses | 119 kg |
| Smallest step 2) (Standard mass set) | 5 lb/in² / 100 lb/in² |
| Nominal effective area of the piston | 1/8 in² / 1/160 in² |
| Accuracies | |
| Standard 3) 4) | 0.025 %of reading |
| Premium 3) 4) | 0.01 %of reading |
| Pressure transmission medium | Hydraulic fluid based onVG22 mineral oil (0.5 litre included in scope of delivery) |
| Material | |
| Piston | Tungsten carbide / steel |
| Cylinder | Steel / tungsten carbide |
| Weight | |
| Piston-cylinder system | 2 kg [4.4 lbs] |
| bar mass set, box 1 | 43.3 kg [95.5 lbs] |
| bar mass set, box 2 | 29.7 kg [65.5 lbs] |
| bar mass set, box 3 | 29.4 kg [64.8 lbs] |
| bar mass set, box 4 | 29.4 kg [64.8 lbs] |
| lb/in² mass set, box 1 | 40.5 kg [89.3 lbs] |
| lb/in² mass set, box 2 | 33.6 kg [74.1 lbs] |
| lb/in² mass set, box 3 | 33.6 kg [74.1 lbs] |
| lb/in² mass set, box 4 | 31.6 kg [69.7 lbs] |
| Dimensions (W x D x H) | |
| Carrying case 1 for mass set (optional) | 400 x 310 x 310mm [15.8 x 12.2 x 12.2 in] |
| Carrying case 2 - 4 for mass set (optional) | 215 x 310 x 310mm [8.5 x 12.2 x 12.2 in] |
Base
| Connections | |
|---|---|
| Connection for piston-cylinder system | G¾B(male) |
| Test connection | G½union nut with metal cone, with three thread adapters as standard M16 x 1.5 / M20 x 1.5 and 9/16-18 UNF |
| Material | |
| Wetted parts | Austenitic stainless steel, high tensile brass, nitrile rubber |
| Pressure transmission medium | Hydraulic fluid based onVG22 mineral oil (0.5 l included in scope of delivery) 5) |
| Reservoir | 170 cm³ |
הצגת הכול (9)
Base
| Weight | |
|---|---|
| Base | 13.5 kg [29.8 lbs] |
| Permissible ambient conditions | |
| Operating temperature | 18 ... 28 °C [64 ... 82 °F] |
| Dimensions (W x D x H) | |
| Base | 401 x 397 x 155 mm[15.8 x 15.7 x 6.1 in], for details, see technical drawings |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity Pressure equipment directive (Module A) | European Union | |
| EAC ■ EMCdirective ■ Pressure equipment directive ■ Low voltage directive ■ Machinery directive | Eurasian Economic Community | |
| UkrSEPRO Metrology, measurement technology | Ukraine | |
| - | MTSCHS Permission for commissioning | Kazakhstan |
Certificate
| Calibration | |
|---|---|
| CPB3800HP | Standard: Calibration certificate Option 1:UKAS calibration certificate (pressure calibration with a mass set) Option 2:UKAS calibration certificate (area and mass calibration) |
| Set of fine increment masses | Standard: Calibration certificate Option 1:UKAS calibration certificate (pressure calibration with a piston-cylinder system) Option 2:UKAS calibration certificate (mass calibration) |
| Recommended recalibration interval | 2 to 5 years (dependent on conditions of use) |
| Version | Weight | |
|---|---|---|
| net | gross | |
| 1 …60/ 20 …2,600 bar | 169 [372.6 lbs] | 207 kg [456.4 lbs] |
| 10 …800 / 200 …40,000 lb/in² | 177 [390.3 lbs] | 215 kg [474.1 lbs] |
| Accessories | Bestellcode |
|---|---|
| Fine increment masses in bar (smallest step 0.1 / 2 lb/in²) | CPB-A-CC-ZZ7ZZZ-Z |
| Fine increment masses in bar (smallest step 0.01 / 0.2 bar) | CPB-A-CC-ZZ6ZZZ-Z |
| 1 storage case for instrument base (and CPB3800HP piston-cylinder system) | CPB-A-CC-ZZ8ZZZ-Z |
| Four flight cases for mass set | CPB-A-CC-ZZ9ZZZ-Z |
| Adapter for connection column, G½female thread with o-ring, max. 1,600 bar, mat.: 1.4571 | CPB-A-CC-ZZFZZZ-Z |
| Adapter for connection column, 9/16-18 UNF male thread with sealing cone, mat.: hardened stainless steel | CPB-A-CC-ZZEZZZ-Z |
| Adapter for connection column, M20 x 1.5 male thread with sealing cone, mat.: hardened stainless steel | CPB-A-CC-ZZDZZZ-Z |
| Adapter for connection column, M16 x 1.5 male thread with sealing cone, mat.: hardened stainless steel | CPB-A-CC-ZZCZZZ-Z |
| Dual range piston-cylinder system 1 …50/ 20 …2,600 bar | CPB-A-CC-ZZ2ZZZ-Z |
| Dual range piston-cylinder system 10 …600 / 200 …40,000 lb/in² | CPB-A-CC-ZZ3ZZZ-Z |
| Sealing and maintenance set for instrument base | CPB-A-CC-ZZBZZZ-Z |
| Hydraulic fluid based onVG22 mineral oil in plastic bottle, content 0.5 litre | CPB-A-CC-ZZAZZZ-Z |
| Tool set consisting of open-ended spanners, replacement seals, pointer remover and pointer punch | CPB-A-CC-ZZGZZZ-Z |
ענף
מכונאות
תקן ראשוני לכיול סקאלת לחץ בתחום הידראולי עד 2,600 bar [40,000 lb/in 2] · מכשיר ייחוס למפעלים ולמעבדות כיול לבדיקה, כוונון וכיול של מכשירי מדידת לחץ
