מד לחץ הפרשי עם מתג לחץ
תיאור
מד לחץ הפרשי דגם A2G-90 עם מתג לחץ הוא שילוב של מד לחץ הפרשי דגם A2G-05 Eco ושל מתג לחץ הפרשי דגם A2G-40, אשר הורכבו בתוך בית פלסטיק קומפקטי.
הבית עשוי מפלסטיק (PC) וכל החיבורים מותקנים בו. המכסה מוברג. לכל הגרסאות דירוג אטימות IP65 (לפי IEC/EN 60529).
ה-A2G-90 מתאים באופן אידיאלי בכל מקום שבו נדרשת אינדיקציה אנלוגית (למשל לבקרה מקומית) ופלט מיתוג (למשל לחיבור ישיר לבקר ברמת מערכת גבוהה יותר).

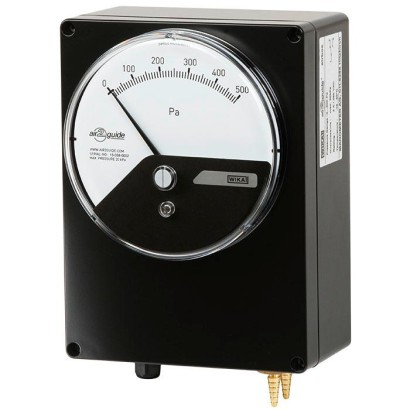

מד לחץ הפרשי עם מתג לחץ, דגם A2G-90
תכונות מיוחדות
- מכשיר אינדיקציה קומפקטי ומתג לחץ המותקנים בתוך תיבת פלסטיק
- מיקרו-מתג חד-פין (מגע מעבר)
- נקודת המיתוג ניתנת לכוונון בזמן ההתקנה
- כל החיבורים מורכבים מראש
שאלות ותשובות
מהו טווח המדידה של ה-A2G-90?
המכשיר זמין בטווחים מ--500 … 4500 Pa ועד 0 … 6000 Pa, כולל טווחים דיפרנציאליים כגון 20 … 200 Pa ו-40 … 600 Pa.
מהי דיוק המדידה?
מחלקת הדיוק היא 3.0 לפי EN 10204.
אילו חיבורי תהליך זמינים?
חיבור G⅛ בהרכבה תחתונה, חיבור משולב לצינורות מדידה בקוטר Ø4 … 7 mm, וחיבורים לחיישני תעלה סטטיים לצינורות 1/4".
באילו טמפרטורות המכשיר יכול לפעול?
טמפרטורת הסביבה: -30 … +80 °C; טמפרטורת התהליך: -16 … +50 °C.
האם המכשיר מתאים לסביבה לחה או מאובקת?
כן — לכל הגרסאות דירוג אטימות IP65 לפי IEC/EN 60529.
האם יש אישור לאזורים עם סיכון פיצוץ?
לא. ה-A2G-90 אינו כולל אישור מיגון פיצוץ; האישורים הזמינים הם RoHS, EAC, EMC ו-CE.
מה מבדיל את ה-A2G-90 מהדגמים השכנים?
הוא משלב בבית אחד את מד ההפרש A2G-05 Eco ואת מתג ההפרש A2G-40, ומספק בו-זמנית אינדיקציה אנלוגית מקומית ופלט מיתוג לבקר.
האם נקודת המיתוג ניתנת לכיוון?
כן, נקודת המיתוג של המיקרו-מתג (מגע ממיר) ניתנת לכיוון גם לאחר ההתקנה.
| דגם | A2G-90 |
| סדרה | A2G |
| תת-קטגוריה | Differential pressure gauge with pressure switch |
| טווח לחץ | 0…250 Pa · 0…6000 Pa · 20…200 Pa · 30…300 Pa · 30…500 Pa · 40…600 Pa · 100…1500 Pa · 500…4500 Pa · -20…200 Pa · -30…300 Pa · -30…500 Pa · -40…600 Pa · -100…1500 Pa · -500…4500 Pa |
| מחלקת דיוק | 3.0 |
| תקן דיוק | EN 10204 |
| חיבור תהליך | For hoses with inner diameter 4 ... 7 mmLower mountG⅛G 1/8Combi hose connection for pressure measuring hoses Ø4...7mmConnections for static duct probes for 1/4" pipes |
| טמפ׳ תהליך | −16…+50 °C |
| חיבור חשמלי | Cable gland M16 x 1.5 Lower mount |
| פונקציית מתג | Single-pin microswitch (change-over contact) |
| מגעי מתג | 1 |
| חומר מארז | Polycarbonate (PC) |
| טמפ׳ סביבה | −30…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 1.05 kg |
| תקנים | RoHSEACEMCCE |
| שפות גיליון נתונים | EN |
| Case | Polycarbonate (PC), colour black |
|---|---|
| Window | Polycarbonate (PC) |
| Cover | Screwed |
| Ambient temperature range | -30 ...+80 °C [-22 ...+176 °F] |
| Medium temperature | -16 ...+50 °C [+3.2 ...+122 °F] |
| Ingress protection | IP65 per IEC/EN 60529 |
| Dimensions (H xWxD) | 200 x 150 x 106 mm[7.87 x 5.91 x 4.17 in] |
| Weight | 1.05 kg [2.31 lb] |
| Measuring range | |
|---|---|
| Model A2G-05 | 0 ... 250 Pa to 0 ... 6,000 Pa |
| Model A2G-40 | ■ 20 ... 200 Pa ■ 30 ... 300 Pa ■ 30 ... 500 Pa ■ 40 ... 600 Pa ■ 100 ... 1,500 Pa ■ 500 ... 4,500 Pa |
| Accuracy | |
| Model A2G-05 | Class 3.0 |
| Model A2G-40 | Lowest limit: ±8 Pa (100 ... 1,500 Pa: ±20 Pa, 500 ... 4,500 Pa: ±100 Pa) Highest limit:±15% |
| Process connection | For hoses with inner diameter 4 ... 7 mm[0.16 ... 0.28 in] Lower mount |
| Electrical connection | Cable gland M16 x 1.5 Lower mount |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCDirective | ||
| RoHS directive |
| Logo | Description | Country |
|---|---|---|
| EAC EMCDirective | Eurasian Economic Com - munity |
הצגת הכול (7)
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica - tion accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indi - cation accuracy, calibration certificate) |
|---|
| Model | Description | Order number |
|---|---|---|
| Process connections | ||
| With mounting thread G⅛for pipes 6.35 mm/ ¼" | 40232867 | |
| Combi hose connection for pressure measuring hoses Ø4... 7 mm[Ø0.16 ... 0.28 in] | 40232484 | |
| Connections for static duct probes for ¼" pipes | ||
| Insertion length 100 mm[3.94 in] | 40232956 | |
| Insertion length 150 mm[5.91 in] | 40232964 | |
| Insertion length 200 mm[7.87 in] | 40232972 |
| Model | Description | Order number |
|---|---|---|
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll of 25 m[82.02 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll of 25 m[82.02 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll of 25 m[82.02 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll of 25 m[82.02 ft] | 40217914 | |
| Duct connector for hose 4 mm[0.16 in] and 6 mm[0.24 in] | 40217507 |
