מד לחץ צינור נטוי
תיאור
מנומטר צינור נטוי מדגם A2G-30 תוכנן במיוחד עבור יישומי אוורור ומיזוג אוויר. מכשיר המדידה מאפשר תצוגה אנלוגית ברורה וקלה לקריאה של הערכים הנמדדים.
מנומטר צינור נטוי מדגם A2G-30 מצויד במאגר לקליטת התפשטות הנפח של נוזל המדידה במקרה של חימום חזק של נוזל המדידה (למשל כאשר הוא חשוף לקרינה חזקה מהשמש).

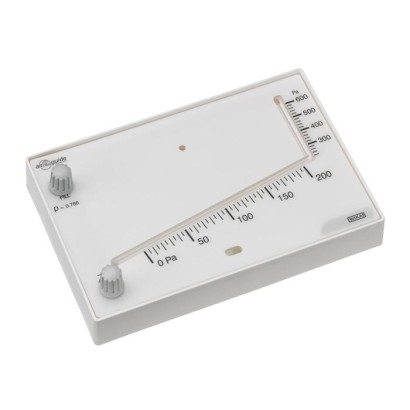

מנומטר צינור נטוי, דגם A2G-30
דרך כפתור הפעלה ניתן לבצע כיוון נקודת אפס.
כלולים באספקה תוויות לסימון גבולות הלחץ.
תכונות מיוחדות
- קל להתקנה ולהסרה
- הגנה מפני דליפה
- סקאלה קלה לקריאה
שאלות ותשובות
מהו טווח המדידה של מנומטר A2G-30?
המכשיר זמין בטווחים נמוכים מרובים, בין היתר 0 … 600 Pa, 0 … 200 Pa, 200 … 600 Pa, 0 … 6 mbar, 0 … 60 mmWC ו-0 … 2.4 inWC.
מהי דיוק המדידה?
הדיוק הוא ±5 Pa בטווח 0…200 Pa ו-±25 Pa בטווח 200…600 Pa, לפי תקן EN 10204.
אילו גזים ניתן למדוד באמצעות המכשיר?
ה-A2G-30 מתאים לגזים יבשים, נקיים ולא אגרסיביים — בדרך כלל אוויר. אינו מיועד לתווכים אגרסיביים.
מהו חיבור התהליך?
החיבור מיועד לצינורות בקוטר פנימי 4 mm [0.16in].
מהם גבולות הטמפרטורה המותרים?
הטמפרטורה המותרת הן לסביבה והן לתווך היא -40 … +60 °C.
מהם חומרי המכשיר?
המארז עשוי פלסטיק וחומר האיטום הוא NBR.
האם יש אישור לאזורים מסוכנים (Ex)?
לא צוין אישור פיצוץ בנתוני המוצר; התעודה הכלולה היא דוח בדיקה 2.2 לפי EN 10204.
מה מייחד את ה-A2G-30 בהשוואה למדי לחץ אחרים?
זהו מנומטר צינור נטוי ייעודי ללחצים נמוכים מאוד באוורור ומיזוג אוויר, עם סקאלה קלה לקריאה, כיוון אפס באמצעות כפתור, הגנה מפני דליפה ומאגר להתפשטות נפח נוזל המדידה.
| דגם | A2G-30 |
| סדרה | A2G |
| תת-קטגוריה | Inclined tube manometer |
| טווח לחץ | 0…600 Pa · 0…0.6 kPa · 0…2.4 inWC · 0…60 mmWC · 0…6 mbar · 200…600 Pa · 0…200 Pa · 0…0.24 inWC · 0…0.6 mmWC · 0…0.6 mbar |
| מחלקת דיוק | ±5 Pa (0...200 Pa), ±25 Pa (200...600 Pa) |
| תקן דיוק | EN 10204 |
| חיבור תהליך | For hoses with inner diameter 4 mmFor hoses with inner diameter 4mm [0.16in] |
| טמפ׳ תהליך | −40…+60 °C |
| חומר מארז | Plastic |
| חומר אטם | NBR |
| טמפ׳ סביבה | −40…+60 °C |
| תקנים | 2.2 test report per EN 10204 |
| שפות גיליון נתונים | EN |
| Measuring range | ■ 0 …600 Pa ■ 0 …0.6 kPa ■ 0 …2.4 inWC ■ 0…60mmWC ■ 0 …6mbar |
|---|---|
| Accuracy | ■ 0 …200 Pa ±5 Pa ■ 200 …600 Pa ±25 Pa |
| Maximum pressure | 200 kPa (2 bar [29.01 psi]) |
| Process connection | For hoses with inner diameter 4 mm[0.16 in] |
| Case | Plastic |
| Seal | NBR |
| Permissible temperature | -40 ...+60 °C [-40 ...+140 °F] |
| Certificates | 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy) |
|---|
| Model | Description | Order number |
|---|---|---|
| Fill fluid 30 ml | 40213714 | |
| Label for marking the pressure limit | 40213731 |
