מסנני In-Line למד לחץ
תיאור

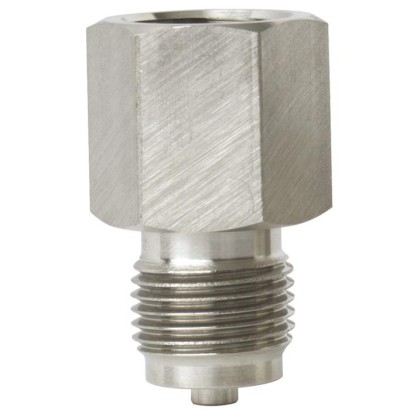

מסנן Inline למדי לחץ, המיועד למניעת סתימה של פתחי הלחץ הקטנים במד הלחץ ולמניעת הצטברות חלקיקים בתוך המד. המסנן פועל על בסיס דיסק סינון מנירוסטה בדרגת סינון 200 µm, ומורכב בקו הלחץ בין התהליך לבין מד הלחץ. הוא נבחר עבור מערכות הידראוליות ופניאומטיות רגישות ללכלוך, בהן חלקיקים מוצקים עלולים לפגוע בתפקוד המד.
תכונות מיוחדות
- איטום כניסות לחץ שיורי קטנות ומצערות קפילריות
- הצטברות חלקיקים בחללים הרגישים ללכלוך של מדי לחץ והשלכותיה
- בנוסף הם פועלים כמצערת ומרסנים לחצי הלם
שאלות ותשובות
מהי דרגת הסינון של המסנן?
דרגת הסינון היא 200 µm, עם נקבוביות של 30 … 50 %.
מהו טווח הטמפרטורות הנתמך?
המסנן מתאים לטווח טמפרטורות של -25 … +200 °C.
מהם טווחי הלחץ?
המסנן זמין לטווחי לחץ של 0 … 100 bar ו-0 … 1600 bar.
מהם חיבורי התהליך הזמינים?
זמינים חיבורים בין היתר: M20 x 1.5, M12 x 1.5, G ½ B, ½ NPT, G ¼ B, ¼ NPT, G 1 ו-G 2.
מאילו חומרים עשוי המסנן?
בית המסנן עשוי Stainless steel 1.4571, דיסק הסינון עשוי Stainless steel 1.4404, והאיטום כולל PTFE ו-Stainless steel 1.4571.
מה מבדיל את המסנן מפתרונות הגנה אחרים למדי לחץ?
המסנן מונע סתימה של פתחי הלחץ הקטנים ושל מצערות קפילריות, ובנוסף פועל כמצערת המרסנת לחצי הלם — יתרון במערכות רגישות ללכלוך.
מהם התווכים המתאימים למסנן?
המסנן מיועד לסינון חומרים מוצקים מתווכים גזיים ונוזליים. ---
| דגם | 910.22 |
| סדרה | 910 |
| תת-קטגוריה | In-line filter |
| טווח לחץ | 0…100 bar · 0…1600 bar |
| תקן דיוק | EN 837-1 |
| חיבור תהליך | M20 x 1.5M12 x 1.5G ½ B½ NPTG ¼ B¼ NPTG 1G 2G ½G ¼G1/2B1/2NPTG1/4B1/4NPT |
| טמפ׳ תהליך | −25…+200 °C |
| חומר מארז | Stainless steel 1.4571 |
| חומר חלקים רטובים | Stainless steel 1.4404, Stainless steel 1.4571 |
| חומר אטם | PTFE, Stainless steel 1.4571 |
| טמפ׳ סביבה | −25…+200 °C |
| שפות גיליון נתונים | EN, DE |
| Process connection | Dimensions inmm | Order no. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1 | G 2 | d 3 | d 4 | d 5 | l 1 | l 2 | l 3 | l 4 | l 5 | SW | |
| G½B | G ½ | 7 | 6 | 3.5 | 46 | 19 | 20 | 22 | 3 | 27 | 9092005 |
| M20 x 1.5 | G ½ | 7 | 6 | 3.5 | 46 | 19 | 20 | 22 | 3 | 27 | 9092013 |
| ½NPT | G ½ | 7 | - | 3.5 | 44 | 19 | 19 | 22 | - | 27 | 9092021 |
| G¼B | G ¼ | 5.5 | 5 | 3 | 32 | 13 | 13 | 15 | 2 | 17 | 9092030 |
| M12 x 1.5 | G ¼ | 5.5 | 5 | 3 | 32 | 13 | 13 | 15 | 2 | 17 | 9092048 |
| ¼NPT | G ¼ | 5.5 | - | 3 | 30 | 13 | 13 | 15 | - | 17 | 9092056 |
| Sealing elements for thread G 2 | PN in bar | Material | Order no. |
|---|---|---|---|
| G½ | 100 | PTFE | 9091173 |
| G½ | 1600 | stainless steel 1.4571 | 9092099 |
| G¼ | 100 | PTFE | 9092080 |
| G¼ | 1600 | stainless steel 1.4571 | 9092161 |
| Disk | Material | Order no. |
|---|---|---|
| for thread G 2 | ||
| G½ | stainless steel 1.4404 | 9092064 |
| G¼ | stainless steel 1.4404 | 9092072 |
