Страница-описание модулей синхронизации SIMATIC S7-400H для контроллеров S7-400F/FH. Модули устанавливаются в специальные отсеки CPU 414-4H/417-4H (по два на процессор) и обеспечивают синхронизирующие соединения между двумя центральными процессорами по оптоволоконным кабелям. Приведены два типа модулей с заказными номерами, технические данные, аксессуары (оптоволоконные кабели) и условия поставки.
- Для соединения двух центральных процессоров CPU 414-4H/417-4H программируемого контроллера S7-400H/FH.
- Установка в специальные отсеки CPU 414-4H/ 417-4H.
- Два модуля синхронизации на один центральный процессор.
Область применения
Модули синхронизации необходимы для установки синхронизирующих соединений между двумя центральными процессорами CPU 414-4H или CPU 417-4H программируемого контроллера S7-400H/FH.
Дизайн

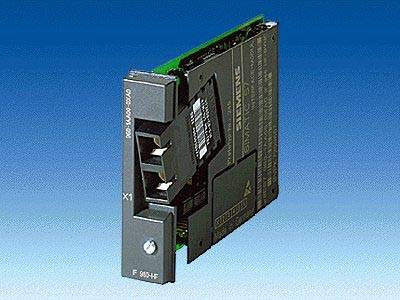

Модули синхронизации устанавливаются в специальные отсеки центральных процессоров CPU 414-4H/417-4H. В один центральный процессор устанавливается два модуля синхронизации. Центральные процессоры с установленными модулями синхронизации связываются между собой двумя оптоволоконными кабелями.
Для CPU 414-4H (6ES7 414-4HJ04-0AB0) и CPU 417-4H (6EE7 417-4HL04-0AB0) могут использоваться модули синхронизации следующих типов:
- Модуль синхронизации 6ES7 960-1AA04-0XA0 для оптоволоконных кабелей длиной до 10 м.
- Модуль синхронизации 6ES7 960-1AB04-0XA0 для оптоволоконных кабелей длиной до 10 км.
Технические данные (бумага)
|
6ES7 960-1AA04-0XA0 |
6ES7 960-1AB04-0XA0 |
| Потребляемый ток |
|
|
| - от ЦПУ, макс. |
210 мA |
250 мA |
| - Потребляемая мощность, типовое значение |
1.1 мВт |
1.3 мВт |
| Размеры и масса |
|
|
| - Масса, примерно |
65 г |
65 г |
| - Ширина |
25 мм |
25 мм |
| - Высота |
53 мм |
53 мм |
| - Глубина |
140 мм |
140 мм |
Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 6ES7960-1AA04-0XA0 |
SIMATIC S7-400H, СУБМОДУЛЬ СИНХРОНИЗАЦИИ ДЛЯ ОПТОВОЛОКОННЫХ КАБЕЛЕЙ ДЛИНОЙ ДО 10M |
0.4 |
3 - 5 недель (A) |
1 |
| 6ES7960-1AB04-0XA0 |
SIMATIC S7-400H, СУБМОДУЛЬ СИНХРОНИЗАЦИИ ДЛЯ ОПТОВОЛОКОННЫХ КАБЕЛЕЙ ДЛИНОЙ ДО 10КM |
0.1 |
3 - 5 недель (A) |
1 |
Аксессуары
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 6ES7960-1AA04-5AA0 |
SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 1M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ |
0.5 |
3 - 5 недель (A) |
1 |
| 6ES7960-1AA04-5BA0 |
SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 2M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ |
1 |
3 - 5 недель (A) |
1 |
| 6ES7960-1AA04-5KA0 |
SIMATIC S7-400H, ОПТОВОЛОКОННЫЙ КАБЕЛЬ ДЛИНОЙ 10M ДЛЯ СУБМОДУЛЯ СИНХРОНИЗАЦИИ |
5 |
3 - 5 недель (A) |
1 |
Ключові факти
- Модули синхронизации предназначены для соединения двух центральных процессоров CPU 414-4H/417-4H контроллера S7-400H/FH.
- В один центральный процессор устанавливается два модуля синхронизации; связь между процессорами — двумя оптоволоконными кабелями.
- Модуль 6ES7960-1AA04-0XA0 — для оптоволоконных кабелей длиной до 10 м.
- Модуль 6ES7960-1AB04-0XA0 — для оптоволоконных кабелей длиной до 10 км.
- Потребляемый ток от ЦПУ, макс.: 210 мA (6ES7 960-1AA04-0XA0), 250 мA (6ES7 960-1AB04-0XA0).
- Потребляемая мощность, типовое значение: 1.1 мВт и 1.3 мВт соответственно.
- Размеры модулей: ширина 25 мм, высота 53 мм, глубина 140 мм; масса примерно 65 г.
- Срок доставки модулей и кабелей — 3–5 недель (A), минимальный заказ — 1 шт.
- Аксессуары: оптоволоконные кабели для субмодуля синхронизации длиной 1 м (6ES7960-1AA04-5AA0), 2 м (6ES7960-1AA04-5BA0) и 10 м (6ES7960-1AA04-5KA0).
Питання та відповіді
- Для каких процессоров предназначены модули синхронизации?
- Для центральных процессоров CPU 414-4H (6ES7 414-4HJ04-0AB0) и CPU 417-4H (6EE7 417-4HL04-0AB0) программируемого контроллера S7-400H/FH.
- Сколько модулей синхронизации нужно на один процессор?
- В один центральный процессор устанавливается два модуля синхронизации в специальные отсеки CPU 414-4H/417-4H.
- Какой модуль выбрать для длинной линии между процессорами?
- 6ES7960-1AB04-0XA0 поддерживает оптоволоконные кабели длиной до 10 км; 6ES7960-1AA04-0XA0 — только до 10 м.
- Как связываются процессоры при установке модулей синхронизации?
- Центральные процессоры с установленными модулями синхронизации связываются между собой двумя оптоволоконными кабелями.
- Какие оптоволоконные кабели доступны как аксессуары?
- Кабели для субмодуля синхронизации длиной 1 м (6ES7960-1AA04-5AA0), 2 м (6ES7960-1AA04-5BA0) и 10 м (6ES7960-1AA04-5KA0).
