Новые серии частотных преобразователей SINAMICS G120 предназначены для обеспечения точного и эффективного управления скоростью/моментом двигателей AC.
Существует большое количество приводных решений с разными версиями устройств (размеры корпуса FSA до FSF) в диапазоне выходной мощности от 0.37 кВт до 90 кВт.

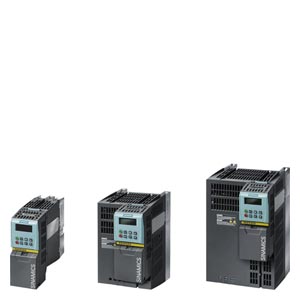

Примеры SINAMICS G120, размеры корпуса FSA, FSB и FSC; каждый с силовым модулем, блоком управления и базовой панелью оператора

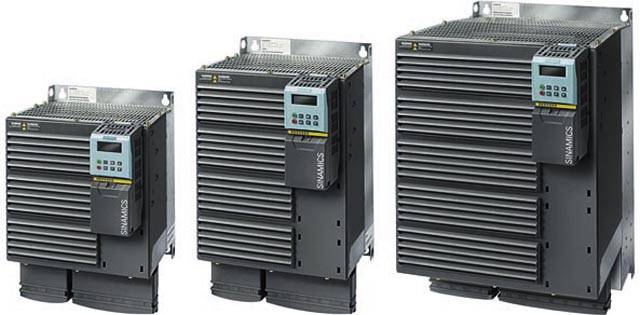

Примеры SINAMICS G120, размеры корпуса FSD, FSE и FSF; каждый с силовым модулем, блоком управления и базовой панелью оператора
Модульность
SINAMICS G120 – это модульная система преобразования, включающая в себя множество функциональных устройств. Двумя основными устройствами являются
- Блок управления (CU) и
- Силовой модуль (PM)
Блок управления управляет и контролирует силовой модуль и подключенный двигатель в разных режимах. Он поддерживает коммуникацию с локальным или центральным контроллером и с контрольной аппаратурой или входными/выходными клеммами для прямого управления.
Силовой модуль питает двигатель в диапазоне мощности от 0.37 кВт до 90 кВт. Силовой модуль управляется микропроцессором в блоке управления. Современная технология IGBT с напряжением двигателя с широтно-импульсной модуляцией и выбранная импульсная частота используются для достижения очень надежной и гибкой работы двигателя. Большой диапазон защитных функций обеспечивает высокий класс защиты двигателя.
Кроме того, имеется большое количество дополнительных компонентов, таких как:
- Базовая панель оператора (BOP) для базового программирования и копирования параметров привода
- Сетевой фильтр, классы A и B
- Сетевые дроссели
- Тормозные резисторы
- Выходные дроссели для длинных кабелей двигателя
Safety integrated
Диапазон SINAMICS G120 включает в себя преобразователи для задач с ориентацией на безопасность. Конструкция всех силовых модулей практически безотказная. Можно получить Safety Integrated Drive, объединив силовой модуль с соответствующим надежным блоком управления.
Надежные частотные преобразователи SINAMICS G120 обеспечивают четыре функции безопасности, сертифицированные в соответствие с EN 954-1 кат. 3 и IEC 61508 SIL 2:
- Безопасный останов 1 (SS1)
- Безопасно ограниченная скорость (SLS)
- Безопасное управление тормозом (SBC)
- Безопасное отключение момента (STO)
Новая концепция охлаждения и лакировка электронных модулей
Значительное увеличение срока службы или периода эксплуатации достигается благодаря новой системе охлаждения и лакировке электронных модулей. Эти свойства базируются на следующих принципах:
- Отвод всех потерь тепла через внешний радиатор
- Электронные модули не располагаются в воздуховодах
- Естественное охлаждение электронных компонентов
- Станлартное конвекционное охлаждение блока управления
- Весь охлаждающий воздух направляется через радиатор
Программа пуско-наладки привода STARTER
Программа пуско-наладки привода STARTER поддерживает пуско-наладку и техобслуживание преобразователей SINAMICS G120. Она обеспечивает руководство действиями оператора для упрощения и ускорения пуско-наладки вместе с обширными удобными для пользователя функциями для соответствующего приводного решения.
