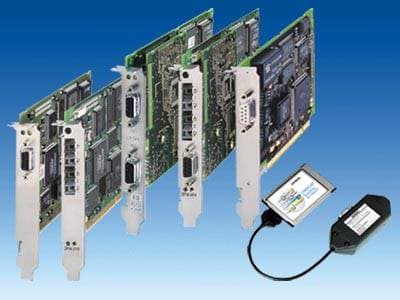

Коммуникационные процессоры для подключения программирующих устройств или ПК PROFIBUS
ПК карты с собственным микропроцессором
(CP 5613 A2, CP 5613 FO, CP 5614 A2, CP 5614 FO)
Рекомендуются для применения:
- Системы управления на основе ПК (например, WinAC), цифровое управление, управление роботами включая поддержку эквидистантнымPROFIBUS
- Системы управления процессами
- Системы SIMATIC HMI
- PROFIBUS структура с большим количеством подузлов (больше чем 8 станций)
- Многопротокольная работа
- Использование нескольких СР в одной системе
- Конструкции с оптическим интерфейсом
ПК карты без собственного микропроцессора
(CP 5512, CP 5611)
Рекомендуются для применения:
- Инструменты конфигурирования (например, STEP 7/NCM PC)
- PROFIBUS DP станции диагностики (например, через STEP 7/NCM PC)
- PROFIBUS DP интерфейсы ведомых устройств
- PROFIBUS системы содержащие до 8 станций
- Однопротокольная работа
Вы можите найти программное обеспечение для ПК продуктов для Windows на SIMATIC NET CD включая руководства в pdf формате и обширную дополнительную информацию по SIMATIC NET продуктам и коммуникациям.
Необходимые инструменты конфигурации (например, STEP 7/NCM PC) включены во все пакеты программного обеспечения.
Соответствующий OPC сервер и конфигуратор включены в комплект поставки соответствующего коммуникационного программного обеспечения.
Питання та відповіді
- Какие ПК карты для PROFIBUS имеют собственный микропроцессор?
- CP 5613 A2, CP 5613 FO, CP 5614 A2 и CP 5614 FO. Они рекомендуются для систем управления на основе ПК (например, WinAC), управления процессами, SIMATIC HMI и структур с большим количеством подузлов (больше 8 станций).
- Когда использовать карты CP 5512 или CP 5611?
- Для инструментов конфигурирования (STEP 7/NCM PC), диагностики PROFIBUS DP, интерфейсов ведомых устройств и систем, содержащих до 8 станций. Это однопротокольная работа без собственного микропроцессора.
- Где взять программное обеспечение для ПК продуктов PROFIBUS?
- Программное обеспечение для Windows находится на SIMATIC NET CD вместе с руководствами в pdf формате и дополнительной информацией по SIMATIC NET продуктам и коммуникациям.
- Включён ли OPC сервер в комплект поставки?
- Да, соответствующий OPC сервер и конфигуратор включены в комплект поставки соответствующего коммуникационного программного обеспечения.
