PN/PN coupler

Страница описывает модуль PN/PN coupler (SIMATIC DP) для соединения двух подсетей PROFINET IO. Модуль выполняет непрерывное двунаправленное копирование выходных данных одной сети во входные данные другой, поддерживает обмен до 256 байт на ввод и до 256 байт на вывод. Материал предназначен для инженеров АСУ ТП, проектирующих связь между независимыми сетями PROFINET.

PN/PN coupler - Сетевые переходы- Обмен данными между двумя сетями PROFINET в объеме до 256 байт на ввод и до 256 байт на вывод

  • До 16 диапазонов адресов входов и выходов для обмена данными
  • Гальваническое разделение между двумя подсетями PROFINET IO
  • Резервированные цепи питания
  • Поддерживаемые службы Ethernet
  • ping
  • arp
  • диагностика сети (SNMP/MIB-2)
  • Диагностические прерывания

Область применения

Модуль PN/PN coupler связывает две подсети Ethernet и поддерживает обмен данными между ними. Максимальный объем передаваемых данных - 256 на ввод и 256 байт на вывод.

PN/PN coupler оснащен двумя интерфейсами PROFINET, каждый из которых оснащен двумя портами для подключения к соответствующей подсети.

В каждой подсети PN/PN coupler выполняет функции прибора ввода-вывода.

Для работы модуля необходима микро карта памяти, заказываемая отдельно.

Дизайн

Модуль PN/PN Coupler выпускается в пластиковом корпусе шириной 120 мм и предназначен для монтажа на стандартную профильную шину DIN (7.5 или 15 мм).

Подключение к сетям PROFINET PN IO выполняется через гнезда RJ45 соответствующих интерфейсов модуля.

Функции

Во время работы PN/PN coupler выполняет непрерывное двунаправленное копирование выходных данных одной сети во входные данные другой сети.

Настройка параметров

Для конфигурирования модуля PN/PN coupler используется STEP 7 или инструментальные средства других производителей, дополненные соответствующим GSD файлом. STEP 7 позволяет устанавливать объем данных ввода и вывода, используемых для обмена данными между сетями.

Конфигурирование диапазонов адресов входов и выходов выполняется с использованием универсальных модулей, установленных в слоты модуля PN/PN coupler по аналогии с реальными модулями, выбираемыми из каталога аппаратуры HW config. Универсальные модули охватывают входы и выходы, через которые производится обмен данными между двумя подсетями PROFINET. Локальный CPU использует слоты ввода для чтения значений, записываемых CPU другой подсети в его слоты вывода.

Пример

В следующем примере показано две сети PROFINET IO, функционирующих независимо друг от друга. В каждой сети соответствующему интерфейсу модуля PN/PN coupler присвоено свое имя.

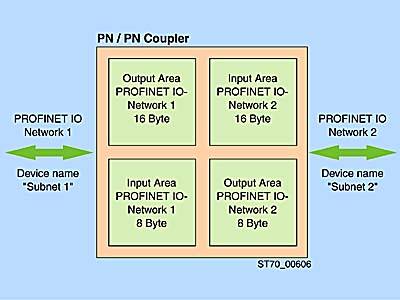

На следующем рисунке этим интерфейсам присвоены имена "Subnet1" в сети 1 и "Subnet2" в сети 2:

Пример использования модуля PN/PN coupler

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7158-3AD00-0XA0 SIMATIC DP, PN/NP СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ РАСПРЕДЕЛЁННОЙ ПЕРИФЕРИИ, ДЛЯ СОЕДИНЕНИЯ ДВУХ ПОДСЕТЕЙ PROFINET, ИЛИ ПЕРЕДАЧИ ДАННЫХ PROFISAFE, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ 0.186 3 - 5 недель (A) 1

Ключові факти

  • Обмен данными между двумя сетями PROFINET — до 256 байт на ввод и до 256 байт на вывод
  • До 16 диапазонов адресов входов и выходов для обмена данными
  • Гальваническое разделение между двумя подсетями PROFINET IO
  • Резервированные цепи питания
  • Поддерживаемые службы Ethernet: ping, arp, диагностика сети (SNMP/MIB-2); есть диагностические прерывания
  • Два интерфейса PROFINET, каждый с двумя портами; подключение через гнезда RJ45
  • Пластиковый корпус шириной 120 мм, монтаж на профильную шину DIN (7.5 или 15 мм)
  • Для работы необходима микро карта памяти, заказываемая отдельно
  • Конфигурирование через STEP 7 или средства других производителей с GSD файлом
  • Заказной № 6ES7158-3AD00-0XA0, вес 0.186 кг, доставка 3–5 недель (A), мин. заказ 1 шт
