Аксессуары для SIMATIC Mobile Panel · Обзоры Применений

Страница с заказными данными аксессуаров для мобильных панелей оператора SIMATIC Mobile Panel (170, 177 DP/PN, 277). Приведены артикулы, описания, вес, сроки поставки и минимальный заказ для кабелей подключения, кронштейнов, защитных колпачков и мембран, аккумуляторов, карт памяти MMC, ключей и маркировочных полосок. Полезна инженерам и закупщикам, подбирающим комплектующие к мобильным HMI-панелям Siemens.

Аксессуары для SIMATIC Mobile Panel - Аксессуары для HMI Более подробную информацию об аксессуарах для SIMATIC Mobile Panel Вы можете найти в разделе по соединительным коробкам.

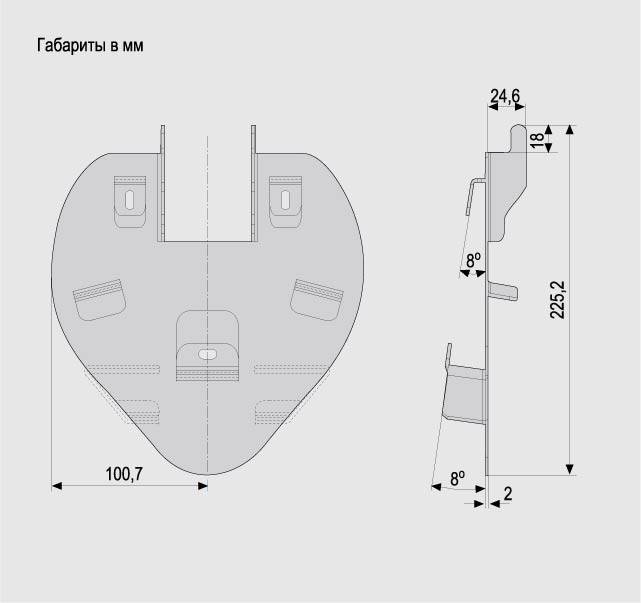

Чертеж

Кронштейн для монтажа на стену SIMATIC Mobile Panel

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6AV6574-1AA04-4AA0	SIMATIC MOBILE PANEL 170, СЕРВИСНЫЙ ПАКЕТ: ЗАЩИТНЫЙ КОЛПАЧОК ДЛЯ ВХОД. КАБЕЛЬНОГО ОТВЕРСТИЯ; 2 ВТУЛКИ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЕЙ К СОЕД. КОРОБКЕ; КОМПЛЕКТ ВИНТОВ ДЛЯ КРЕПЛЕНИЯ КРЫШКИ СОЕД. КОРОБКИ; ДВЕ 12-ПОЛЮСНЫЕ СОЕД. КОРОБКИ	0.052	3 - 5 недель (A)	1
6AV6574-1AF04-4AA0	SIMATIC MOBILE PANEL 170, КРОНШТЕЙН ДЛЯ ВРЕМЕННОГО ХРАНЕНИЯ ПАНЕЛИ ОПЕРАТОРА НА СТЕНЕ	1.3	3 - 5 недель (A)	1
6AV6574-1AG04-4AA0	ДОПОЛНИТЕЛЬНЫЙ КЛЮЧ ДЛЯ МОБИЛЬНЫХ ПАНЕЛЕЙ, ОСНАЩЕННЫХ КЛЮЧОМ, УПАКОВКА ИЗ 10 ШТУК	0.2	3 - 5 недель (A)	1
6AV6671-1CB00-0AX0	МИКРО КАРТА ПАМЯТИ (MMC) ДЛЯ SIMATIC OP77B, 64 МБАЙТ	0.015	3 - 5 недель (A)	1
6AV6671-5AD00-0AX0	ДОПОЛНИТЕЛЬНЫЙ НАБОР АККУМУЛЯТОРОВ ДЛЯ MOBILE PANEL 177 DP И 177 PN	0.1	3 - 5 недель (A)	1
6AV6671-5BC00-0AX0	ЗАЩИТНЫЕ МЕМБРАНЫ ДЛЯ МОБИЛЬНОЙ ПАНЕЛИ MOBILE PANEL 277, 2 ШТУКИ В УПАКОВКЕ	0.001	3 - 5 недель (A)	1
6AV6671-5BF00-0AX0	МАРКИРОВОЧНЫЕ ПОЛОСКИ ДЛЯ MOBILE PANEL 277, УПАКОВКА ИЗ 2 ЛИСТОВ С 3 НАБОРАМИ КАЖДЫЙ, НА 6 УСТРОЙСТВ	0.1	4 - 6 недель (B)	1
6XV1440-4AH20	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 2М	0.343	3 - 5 недель (A)	1
6XV1440-4AH50	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 5М	0.662	3 - 5 недель (A)	1
6XV1440-4AH80	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 8М	0.9	по запросу (D)	1
6XV1440-4AN10	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 10М	1.2	3 - 5 недель (A)	1
6XV1440-4AN15	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 15М	1.8	3 - 5 недель (A)	1
6XV1440-4AN20	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, СПЕЦИАЛЬНАЯ ДЛИНА 20М	2.4	по запросу (D)	1
6XV1440-4AN25	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 170, ДЛИНА 25М	2.8	3 - 5 недель (A)	1
6XV1440-4BH20	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 2 М	0.343	3 - 5 недель (A)	1
6XV1440-4BH50	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 5 М	0.662	3 - 5 недель (A)	1
6XV1440-4BH80	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 8 М	0.9	3 - 5 недель (A)	1
6XV1440-4BN10	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 10 М	1.2	3 - 5 недель (A)	1
6XV1440-4BN15	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 15 М	1.8	3 - 5 недель (A)	1
6XV1440-4BN20	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 20 М	2.4	3 - 5 недель (A)	1
6XV1440-4BN25	КАБЕЛЬ ПОДКЛЮЧЕНИЯ MOBILE PANEL 177 PN, ДЛИНА 25 М	2.8	3 - 5 недель (A)	1

Ключові факти

Кабели подключения Mobile Panel 170 доступны длиной 2 м (6XV1440-4AH20), 5 м (6XV1440-4AH50), 8 м (6XV1440-4AH80), 10 м (6XV1440-4AN10), 15 м (6XV1440-4AN15), 20 м (6XV1440-4AN20) и 25 м (6XV1440-4AN25)

Кабели подключения Mobile Panel 177 PN доступны длиной 2–25 м (артикулы 6XV1440-4BH…/4BN…)

Кабели длиной 8 м и 20 м для Mobile Panel 170 — специальная длина, поставка по запросу (D); остальные позиции — 3–5 недель (A), маркировочные полоски — 4–6 недель (B)

Сервисный пакет для Mobile Panel 170 (6AV6574-1AA04-4AA0): защитный колпачок кабельного отверстия, 2 втулки, винты крышки соединительной коробки, две 12-полюсные соединительные коробки

Кронштейн для временного хранения панели на стене — 6AV6574-1AF04-4AA0, вес 1.3 кг

Дополнительный набор аккумуляторов для Mobile Panel 177 DP и 177 PN — 6AV6671-5AD00-0AX0

Защитные мембраны для Mobile Panel 277 — 6AV6671-5BC00-0AX0, 2 штуки в упаковке

Микро карта памяти MMC 64 МБАЙТ для SIMATIC OP77B — 6AV6671-1CB00-0AX0

Дополнительный ключ для панелей с ключом — упаковка из 10 штук (6AV6574-1AG04-4AA0)

Питання та відповіді

Какие кабели подключения есть для SIMATIC Mobile Panel 170?

Кабели длиной 2, 5, 8, 10, 15, 20 и 25 м (артикулы серии 6XV1440-4A…). Длины 8 и 20 м — специальные, поставка по запросу; остальные — 3–5 недель.

Какой кабель подходит для Mobile Panel 177 PN?

Кабели подключения Mobile Panel 177 PN длиной от 2 до 25 м, артикулы 6XV1440-4BH20 … 6XV1440-4BN25.

Чем закрепить мобильную панель на стене?

Кронштейном для временного хранения панели оператора на стене, заказной № 6AV6574-1AF04-4AA0.

Какой аккумулятор нужен для Mobile Panel 177?

Дополнительный набор аккумуляторов для Mobile Panel 177 DP и 177 PN, заказной № 6AV6671-5AD00-0AX0.

Есть ли запасные защитные мембраны для Mobile Panel 277?

Да, защитные мембраны поставляются по артикулу 6AV6671-5BC00-0AX0, 2 штуки в упаковке.

Что входит в сервисный пакет для Mobile Panel 170?

Защитный колпачок входного кабельного отверстия, 2 втулки для подключения кабелей к соединительной коробке, комплект винтов для крепления крышки и две 12-полюсные соединительные коробки (6AV6574-1AA04-4AA0).
