- Для соединения сегментов сети PROFIBUS-PA (IEC 61158-2) и подключения приборов полевого уровня.
- Простой монтаж сети с использованием технологии и инструмента FastConnect и сетевого кабеля FC, отвечающего требованиям IEC 61158-2.
- Подключение терминалов сетевым кабелем FC или через вывод M12 соединителя SplitConnect.
- Встроенный в соединитель SplitConnect терминальный резистор.
- Разветвитель SplitConnect позволяет выполнять требуемое конфигурирование сетей PROFIBUS-PA в соответствии с требованиями международного стандарта IEC 61158-2. Он может использоваться в качестве концентратора сети PROFIBUS-PA, обеспечивающего возможность последовательного соединения нескольких элементов SplitConnect.
- Установка контактного винта с встроенным терминальным резистором превращает разветвитель SplitConnect в оконечное устройство сегмента сети PROFIBUS-PA.
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Особенности
Легкое подключение конечных устройств благодаря применению системы FastConnect.
Большое разнообразие применений благодаря модульной системе SplitConnect.
Сокращение типов и частей благодаря унифицированной системе подключения для PROFIBUS PA.
Область применения
- Отвод SpliTConnect позволяет осуществлять конфигурацию сегментов полевых шин по IEC 61 158-2 (например, PROFIBUS-PA) с точками соединения терминалов данных.
- Элемент связи SpliTConnect может использоваться для построения ядра PROFIBUS-PA путем последовательного соединения отводов SpliTConnect.
- Установив на место контактный винт с SpliTConnect , отвод SpliTConnect можно использовать в качестве элемента оконечной нагрузки.
Дизайн
Пластиковый корпус со степенью защиты IP 67.
Полное экранирование соединений.
Простое подключение соединительного кабеля FC.

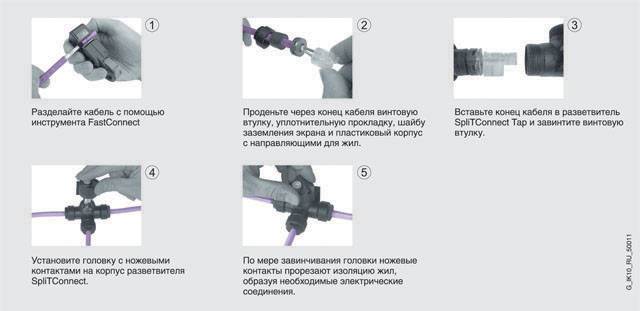

Электрическое соединение цепей методом прокалывания изоляции FC кабеля при установке головки с контактными ножами.
Заземление корпуса SplitConnect через встроенный винтовой зажим.
Установка на стандартную профильную шину или настенный монтаж.
Функции
Формирование сети PROFIBUS-PA требуемой конфигурации и подключение сетевых устройств.
Использование технологии FastConnect при монтаже линий связи.
Подключение сетевых устройств через сетевой кабель FC или через вывод M12.
Технические данные
| Технические характеристики | |
|---|---|
| Скорость передачи данных | 31.25Кбит/с |
| Установка соединения | Методом прокалывания изоляции |
| Допустимые категории зон повышенной опасности | EEx ia IIC IIB T6 |
| Диапазон рабочих температур | -40 … +50°C |
| Диапазон температур хранения и транспортировки | -40 … +85°C |
| Габариты | 84х54х49мм |
| Масса | 170г |
| Степень защиты | IP 67 |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GK1905-0AA00 | SIMATIC NET, PROFIBUS-PA, РАЗВЕТВИТЕЛЬ SPLITCONNECT: ДЛЯ МОНТАЖА СЕГМЕНТОВ PROFIBUS-PA И ПОДКЛЮЧЕНИЯ УСТРОЙСТВ ПОЛЕВОГО УРОВНЯ, СТЕПЕНЬ ЗАЩИТЫ IP67, СОЕДИНЕНИЕ ПРОВОДНИКОВ МЕТОДОМ ПРОКАЛЫВАНИЯ ИЗОЛЯЦИИ, УПАКОВКА ИЗ 10 ШТУК | 2.5 | 3 - 5 недель (A) | 1 |
| 6GK1905-0AB10 | SIMATIC NET, PROFIBUS PA, SPLITCONNECT M12 OUTLET: ВСТАВНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ, УСТАНАВЛИВАЕМЫЙ В РАЗВЕТВИТЕЛЬ SPLITCONNECT ДЛЯ ПОДКЛЮЧЕНИЯ УСТРОЙСТВ ПОЛЕВОГО УРОВНЯ, УПАКОВКА ИЗ 5 ШТУК | 0.3 | 3 - 5 недель (A) | 1 |
| 6GK1905-0AC00 | SIMATIC NET, PROFIBUS-PA, SPLITCONNECT COUPLER: ДЛЯ КАСКАДНОГО ВКЛЮЧЕНИЯ РАЗВЕТВИТЕЛЕЙ SPLITCONNECT И ПОСТРОЕНИЯ ЗВЕЗДООБРАЗНЫХ ТОПОЛОГИЙ, УПАКОВКА ИЗ 10 ШТУК | 1.05 | 3 - 5 недель (A) | 1 |
| 6GK1905-0AD00 | SIMATIC NET, PROFIBUS-PA, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР SPLITCONNECT EX-ИСПОЛНЕНИЯ: ДЛЯ УСТАНОВКИ НА КОНЦАХ СЕГМЕНТОВ PROFIBUS-PA EX-ИСПОЛНЕНИЯ, УПАКОВКА ИЗ 5 ШТУК | 0.6 | 3 - 5 недель (A) | 1 |
| 6GK1905-0AE00 | SIMATIC NET, PROFIBUS-PA, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР SPLITCONNECT СТАНДАРТНОГО ИСПОЛНЕНИЯ: ДЛЯ УСТАНОВКИ НА КОНЦАХ СЕГМЕНТОВ PROFIBUS-PA, УПАКОВКА ИЗ 5 ШТУК | 0.6 | 3 - 5 недель (A) | 1 |
| 6GK1905-0AF00 | SIMATIC NET, PROFIBUS-PA, SPLITCONNECT M12 JACK: СОЕДИНИТ. ЭЛЕМЕНТ, УСТАНАВЛИВАЕМЫЙ НА КАБЕЛЬ PROFIBUS-PA И ОБЕСПЕЧИВАЮЩИЙ ВОЗМОЖНОСТЬ ПОДКЛ. КАБЕЛЯ К СОЕДИНИТЕЛЬНОМУ ЭЛЕМЕНТУ SPLITCONNECT M12 OUTLET РАЗВЕТВИТЕЛЯ SPLITCONNECT, УПАКОВКА ИЗ 5 ШТУК | 0.45 | 3 - 5 недель (A) | 1 |
