Коммуникация между блоком управления CU320, силовым модулем и другими активными компонентами SINAMICS происходит через DRIVE-CLiQ - внутренний последовательный интерфейс двигателя. Для этого доступны заранее смонтированные кабели.
MOTION-CONNECT DRIVE-CLiQ кабели.
Заранее смонтированные кабели MOTION-CONNECT для DRIVE-CLiQ, заказанные и пригодные по длине, чтобы соединить блоки управления с силовыми модулями и терминалами.
Кабель DRIVE-CLiQ нужный для соединении силового модуля с блоком управления, уже поставляется вместе с 24 В силовым кабелем для питания силового модуля.
Область применения
Кабель DRIVE-CLiQ единственно подходящий для монтажа компонентов DRIVE-CLiQ, которые внешне питаются 24В DC.
Последовательный съемный кабель для соединения AOP30 с CU320
Панель опратора AOP30 связана с блоком управления CU320 через последовательный съемный кабель (RS 232).
Максимальная длина кабеля 10 м. Чтобы гарантировать непрерывную связь, рекомендуется экранированный кабель и кабельный щит связать с обоими соединителями housings.
| Сигнальный кабель | Длина м | Заказной номер |
|---|---|---|
| Зарание собранные кабели RS 232 для соединения AOP30 с CU320 | 1 | 6FX8002‑1AA01‑1AB0 |
| 2 | 6FX8002‑1AA01‑1AC0 | |
| 3 | 6FX8002‑1AA01‑1AD0 | |
| 4 | 6FX8002‑1AA01‑1AE0 | |
| 5 | 6FX8002‑1AA01‑1AF0 | |
| 6 | 6FX8002‑1AA01‑1AG0 | |
| 7 | 6FX8002‑1AA01‑1AH0 | |
| 8 | 6FX8002‑1AA01‑1AJ0 | |
| 9 | 6FX8002‑1AA01‑1AK0 | |
| 10 | 6FX8002‑1AA01‑1BA0 |
Интеграция

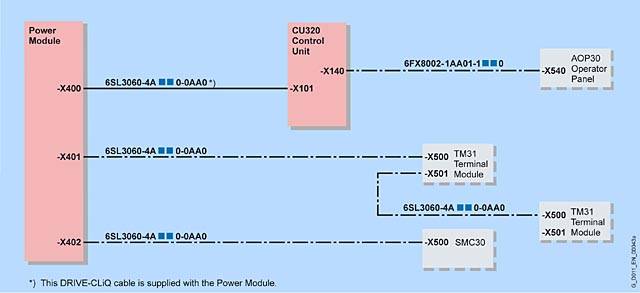

Пример связи - блок управления CU320
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6SL3060-4AA10-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.95 M | 0.06 | по запросу (D) | 1 |
| 6SL3060-4AA50-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 5.0 M | 0.015 | 6 - 8 недель (C) | 1 |
| 6SL3060-4AB00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.11 M | 0.018 | по запросу (D) | 1 |
| 6SL3060-4AD00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.16 M | 0.02 | по запросу (D) | 1 |
| 6SL3060-4AF00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20ДЛИНА: 0.21 M | 0.023 | по запросу (D) | 1 |
| 6SL3060-4AF10-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 1.45 M | 0.081 | по запросу (D) | 1 |
| 6SL3060-4AH00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.26 M | 0.02 | по запросу (D) | 1 |
| 6SL3060-4AJ20-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 2.80 M | 0.014 | 6 - 8 недель (C) | 1 |
| 6SL3060-4AM00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.36 M | 0.03 | по запросу (D) | 1 |
| 6SL3060-4AU00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 0.60 M | 0.046 | по запросу (D) | 1 |
| 6SL3060-4AW00-0AA0 | SINAMICS DRIVE-CLIQ КАБЕЛЬ IP20/IP20 ДЛИНА: 1.20 M | 0.069 | по запросу (D) | 1 |
