Интеграция

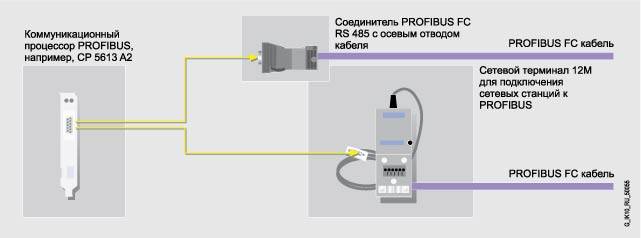

Подключение к электрической сети PROFIBUS с помощью соединителя FastConnect или
сетевого терминала

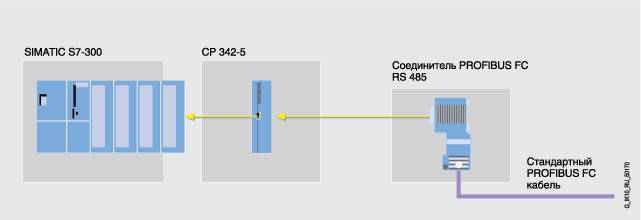

Пример подключения электрической сети с RS485 шинным разъемом PROFIBUS FastConnect® или шинным терминалом
Подключение к оптической сети PROFIBUS

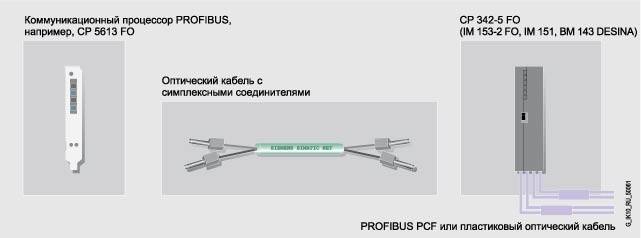

Подключение к оптической сети PROFIBUS с пластиковым оптоволоконным кабелем

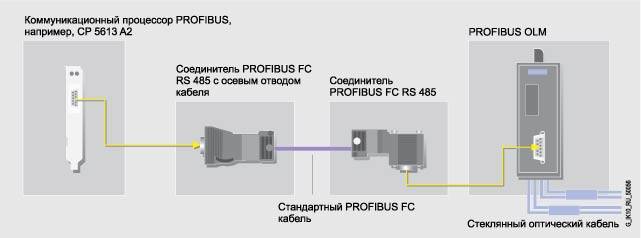

Подключение к оптической сети PROFIBUS с оптоволоконным кабелем и BFOC разъемами

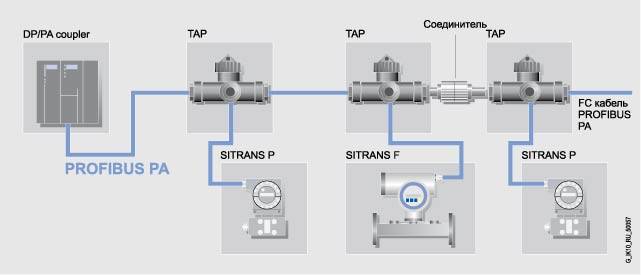

Подключение к сети PROFIBUS-PA

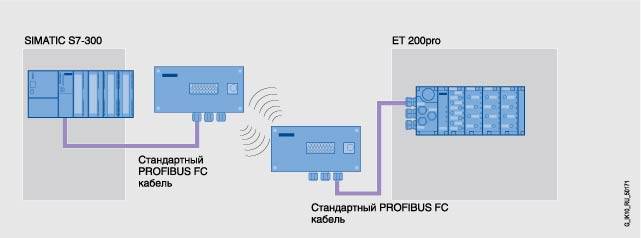

Безпроводное подключение к PROFIBUS с ILM
Ключові факти
- Подключение к электрической сети PROFIBUS выполняется с помощью соединителя FastConnect или сетевого терминала.
- Пример подключения электрической сети приведён с RS485 шинным разъемом PROFIBUS FastConnect® или шинным терминалом.
- Оптическое подключение к PROFIBUS возможно с пластиковым оптоволоконным кабелем.
- Оптическое подключение возможно с оптоволоконным кабелем и BFOC разъемами.
- Подключение к сети PROFIBUS-PA показано отдельной схемой.
- Беспроводное подключение к PROFIBUS осуществляется с использованием ILM.
Питання та відповіді
- Как подключить устройство к электрической сети PROFIBUS?
- С помощью соединителя FastConnect или сетевого терминала; на странице приведён пример подключения с RS485 шинным разъемом PROFIBUS FastConnect® или шинным терминалом.
- Какие есть варианты оптического подключения к PROFIBUS?
- На странице показаны два варианта — подключение с пластиковым оптоволоконным кабелем и подключение с оптоволоконным кабелем и BFOC разъемами.
- Можно ли подключиться к сети PROFIBUS-PA?
- Да, на странице приведён пример подключения к сети PROFIBUS-PA.
- Есть ли беспроводной вариант подключения к PROFIBUS?
- Да, на странице показано беспроводное подключение к PROFIBUS с использованием ILM.
