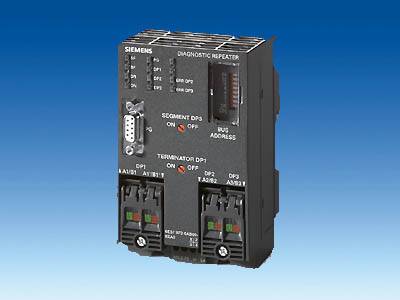

RS 485 повторитель с online-диагностикой PROFIBUS-DP
Стандартное ведомое DP устройство
Автоматическое определение типа ошибки и местонахождение
Скорость передачи от 9.6 kbit/s до Mbit/s
Подключение FastConnect используя метод прорезки изоляции
Область применения
Диагностический повторитель PROFIBUS-DP соединяет PROFIBUS-DP сегменты RS 485 технологии с max. 31 станцией на сегмент. Кроме того, он предлагает физический online-мониторинг медного шинного кабеля.
В случае неисправности он посылает DP-мастеру диагностическое сообщение содержащее детальные данные о типе неисправности и месте неисправности.
Дизайн
Корпус со степенью защиты IP 20
Монтаж на S7-300® рейку или DIN рейку
Светодиоды для отображения 24 V DC, активности шины и неисправности кабеля сегмента
Разъем для питания 24 V DC (внешнее)
9-pin Sub-D гнездо для подключения PG
Подключение 3 шинных сегментов используя FastConnect метод прорезки изоляции
Диагностический повторитель интегрируется в шинную систему как DP standard PROFIBUS slave. Он поддерживает:
Подключение 2 дополнительных сегментов к PROFIBUS-DP.
До 31 станции на сегмент (max. 62 станции с диагностическим повторителем).
Максимальная длина сегмента 100 м.
Включение до 9 диагностических повторителей последовательно.
Диагностируемые сегменты должны быть соединены соответствующими шинными соединителями (смотреть аксессуары).
Соответствие принципам 12 MBaud сетей.
Функции
Онлайновый контроль состояния электрической линии связи и формирование стандартного диагностического сообщения ведущему сетевому устройству в случае ее повреждения.
Работа без использования цепей обратной связи.
Определение расстояний до ведомых устройств.
Индикация поврежденного участка сети и расстояния до места повреждения.
Светодиодная индикация повреждения линии связи и активного состояния сети.
Графическое отображение места повреждения в среде STEP 7 или COM PROFIBUS.
Совместимость с обычными повторителями RS 485.
Автоматическое определение скорости передачи данных в сети в диапазоне от 9.6Кбит/с до 12Мбит/с.
Переключатель для ручного отключения сегмента сети.
Конфигурирование
- Простое конфигурирование средствами STEP 7 или COM PROFIBUS как стандартного ведомого устройства PROFIBUS-DP.
Технические данные (бумага)
| 6ES7 972-0AB01-0XA0 | |
|---|---|
| Напряжение | |
| Напряжеие питания | |
| - 24 В DC | Есть |
| - допустимое значение, нижний предел (DC) | 20.4 В |
| - допустимое значение, верхний предел (DC) | 28.8 В |
| Соединительная система | |
| - Кабель шины | Метод прорезки изоляции FastConnect, возможно 10 циклов соединения |
| - Напряжение | Terminal block |
| PROFIBUS DP | |
| - Скорость предачи, макс. | 12 Mбит/с; 9.6 kбит/с до 12 Mбит/с |
| Условия окружающей среды | |
| Рабочая температура | |
| - мин. | 0 °C |
| - макс. | 60 °C |
| Температура транспортировки / хранения | |
| - мин. | -40 °C |
| - макс. | 70 °C |
| Влажность | |
| - Рабочая, макс. | 95%; при 25°C |
| Степень защиты и класс защиты | |
| - IP 20 | Есть |
| Габариты | |
| - Ширина | 80 мм |
| - Высота | 125 мм |
| - Глубина | 67.5 мм |
| - Вес, прибл. | 300 г |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7972-0AB01-0XA0 | SIMATIC S7, ДИАГНОСТИРУЮЩИЙ ПОВТОРИТЕЛЬ ДЛЯ PROFIBUS-DP: ДЛЯ ИНТЕРАКТИВНОЙ ДИАГНОСТИКИ ЭЛЕКТР. КАНАЛОВ СВЯЗИ PROFIBUS-DP С ПОДКЛ. СТАНДАРТНЫМИ ВЕДОМЫМИ DP-УСТРОЙСТВАМИ; ДО 12 МБИТ/С; IP20; FAST CONNECT | 0.33 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7181-0AA01-0AA0 | SIMATIC DP, BT200, ТЕСТОВЫЙ ПРИБОР ДЛЯ PROFIBUS-DP. ВОЗМОЖЕН ЗАКАЗ ДОПОЛНИТЕЛЬНОГО НАБОРА ПРОТОКОЛОВ. ЗАРЯДНОЕ УСТРОЙСТВО ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО | 0.8 | 6 - 8 недель (C) | 1 |
| 6ES7901-4BD00-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА К СЕТИ PROFIBUS-DP, ДО 12 МБИТ/С, С ДВУМЯ 9-ПОЛЮСНЫМИ СОЕДИНИТЕЛЯМИ D-ТИПА, ДЛИНА 3 M | 0.315 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BA12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.051 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BA41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.046 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BA50-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.057 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BA60-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 35 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.045 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BB12-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.059 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BB41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.052 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BB50-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.06 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BB60-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 35 ГРАДУСОВ, 16 X 72.7 X 34 MM, ПОДДЕРЖКА ТЕХНОЛОГИИ FAST CONNECT, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.05 | 3 - 5 недель (A) | 1 |
| 6ES7998-8XC01-8YE0 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET | 0.227 | 3 - 5 недель (A) | 1 |
| 6ES7998-8XC01-8YE2 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM, 5-ЯЗЫКОВАЯ ПОДДЕРЖКА (БЕЗ РУССКОГО), СЛУЖБА ОБНОВЛЕНИЯ В ТЕЧЕНИЕ 1 ГОДА | 0.3 | по запросу (X) | 1 |
| 6GK1500-0FC00 | SIMATIC NET, ШТЕКЕР ДЛЯ ПОДКЛ. ЭЛЕКТР. КАБЕЛЯ PROFIBUS К SIMATIC PC/ OP/ OLM; ОСЕВОЙ ОТВОД КАБЕЛЯ; ДО 12 МБИТ/С; ВСТРОЕННЫЙ ОТКЛЮЧАЕМЫЙ ТЕРМИНАЛЬНЫЙ РЕЗИСТОР; FAST CONNECT | 0.046 | 3 - 5 недель (A) | 1 |
| 6GK1905-6AA00 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ КАБЕЛЕЙ FASTCONNECT ДЛЯ PROFIBUS | 0.065 | 3 - 5 недель (A) | 1 |
| 6GK1970-5CA20-0AA0 | SIMATIC NET, РУКОВОДСТВО ПО СЕТЯМ PROFIBUS: СЕТЕВАЯ АРХИТЕКТУРА, СЕТЕВЫЕ КОМПОНЕНТЫ (OLM, OBT, ILM), КОНФИГУРИРОВАНИЕ, МОНТАЖ. НЕМЕЦКИЙ ЯЗЫК | 1.168 | 6 - 8 недель (C) | 1 |
| 6XV1830-0EH10 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.07 | 3 - 5 недель (A) | 1 |
