Карточка модуля батарей 12 Ач (заказной номер 6EP1935-6MF01) — свинцового герметичного аккумуляторного блока для DC-UPS модулей SITOP POWER на 6, 15 и 40 A. Модуль содержит два последовательно соединённых необслуживаемых свинцово-кислотных аккумулятора, держатель предохранителя и клеммы подключения. Страница нужна инженерам, подбирающим компоненты резервированного питания 24 В для промышленных систем.
- Модуль батареи для блоков DC-UPS 6 A; 15 A и 40 A.
- Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, вставленных в обойму и соединенных последовательно.
- Включает держатель предохранителя и клеммы подключения.
- Комплект предохранителей FK2 на 15 A и 20 A.
- Низкий уровень саморазряда - около 3% в месяц (при +20 °C).
Технические данные
| Модуль батарей 12 Aч |
|
| Заказной номер |
6EP1 935-6MF01 |
| Тип батареи, ток заряда, напряжение заряда |
Свободно эксплуатируемые, запечатанные кислотные батареи 2) |
| Рекомендуемое конечное напряжение заряда при температуре батарей +25 C |
27.0 В DC |
| Рекомендуемое конечное напряжение заряда при другой температуре батарей |
27.8 В при +10C;27.3 В при +20C;26.8 В при +30C;26.7 В при +35C;26.6 В при +40C; |
| Рекомендуемый ток заряда |
3 A макс. |
| Защита |
|
| Защита от короткого замыкания |
15 A/32 В предохранитель батареи (FK2 blade-тип предохранителя + держатель) |
| Защита батареи |
От выпрямителя |
| Безопасность |
|
| Класс защиты (IEC 536; VDE 0106 T1) |
Класс III |
| UL/cUL (CSA) одобрение |
Да, вместе с DC-UPS модулем 40 (UL 508) |
| Степень защиты (EN 60 529, VDE 0470 T1) |
IP00 |
| Рабочие спецификации |
|
| Диапазон температуры окружающего воздуха |
от +5 до +40 °C |
| Диапазон температур транспортировки и хранения |
от -20 до +50 °C |
| Величина саморазряда |
Примерно 3 % в месяц при 20 °C температуре батареи |
| Механические характеристики |
|
| Аксессуары |
Разделение частей 15 A и 25 A FSK предохранителя и проводников |
| Размеры (Ш x В x Г) в мм |
253 x 118 x 121 |
| Вес, примерно |
9 кг |
| Установка |
Привинчивается на плоскую поверхность (Монтажное отверстие под винты M4, см. схему с размерами) |
- При хранении, монтаже и работе кислотных батарей должны строго соблюдаться спецификации VDE 0510 или соответствующие национальные стандарты. Необходимо обеспечить вентиляцию батарей, возможные источники возгорания должны находиться по крайней мере на расстоянии 50 см.

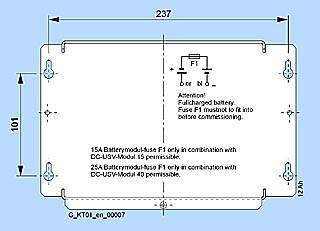

Чертеж
Стандартный модуль батареи 12, ач
Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 6EP1935-6MF01 |
SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МОДУЛЯ 15/ 40: =24 В/ 12 АЧАС |
0.001 |
3 - 5 недель (P) |
1 |
Ключові факти
- Заказной номер модуля батарей 12 Ач — 6EP1935-6MF01.
- Совместим с DC-UPS модулями 6 A, 15 A и 40 A.
- Два необслуживаемых свинцово-кислотных аккумулятора одной серии, соединены последовательно.
- Рекомендуемое конечное напряжение заряда при +25 °C — 27.0 В DC; рекомендуемый ток заряда — 3 A макс.
- Защита от короткого замыкания — предохранитель батареи 15 A/32 В (FK2 blade-тип + держатель); в комплекте FK2 на 15 A и 20 A.
- Класс защиты III; степень защиты IP00.
- Рабочий диапазон температур от +5 до +40 °C; хранение и транспортировка от -20 до +50 °C.
- Саморазряд около 3 % в месяц при температуре батареи +20 °C.
- Размеры 253 x 118 x 121 мм, вес примерно 9 кг; установка привинчиванием на плоскую поверхность (винты M4).
- Срок доставки — 3–5 недель, минимальный заказ 1 шт.; UL/cUL (CSA) одобрение вместе с DC-UPS модулем 40 (UL 508).
Питання та відповіді
- Для каких блоков питания предназначен модуль батарей 12 Ач?
- Модуль является батареей для блоков DC-UPS SITOP POWER на 6 A, 15 A и 40 A. В описании указано =24 В / 12 АЧАС.
- Какие аккумуляторы используются в модуле?
- Два свободно эксплуатируемых запечатанных свинцово-кислотных (герметичных) необслуживаемых аккумулятора одной серии, вставленных в обойму и соединённых последовательно.
- Какое напряжение и ток заряда рекомендуются?
- Конечное напряжение заряда при температуре батарей +25 °C — 27.0 В DC (при других температурах от 26.6 В при +40 °C до 27.8 В при +10 °C). Рекомендуемый ток заряда — 3 A макс.
- Какая защита предусмотрена для батареи?
- От короткого замыкания — предохранитель батареи 15 A/32 В (FK2 blade-типа + держатель), в комплекте предохранители FK2 на 15 A и 20 A; также защита батареи от выпрямителя.
- В каком температурном диапазоне может работать модуль?
- Рабочий диапазон температуры окружающего воздуха — от +5 до +40 °C; диапазон транспортировки и хранения — от -20 до +50 °C.
- Каков уровень саморазряда?
- Примерно 3 % в месяц при температуре батареи +20 °C.
- Какие требования безопасности при эксплуатации кислотных батарей?
- При хранении, монтаже и работе должны соблюдаться спецификации VDE 0510 или национальные стандарты; необходимо обеспечить вентиляцию, источники возгорания должны находиться минимум в 50 см.
