SIMOTION P350 - это система управления двжением на базе ПК. Оерационная ситема - Windows XP Professional, с real-timeрасширением для SIMOTION. Это позволяет обычным приложениям для ПК выполняться паралельно с задачами SIMOTION в любое время.
Дизайн
SIMOTION P350 - это промышленный ПК, который включат в себя следующие интерфейсы:
- 1 x плата IsoPROFIBUS с двумя изохронными PROFIBUS DP интерфейсами для соединения:
- систем разработки (программаторов/ПК)
- панелей оператора (мобильные панели, сенсорные панели)
- входа/выхода (а так же привода)
- Интерфейсы для приложений/функций Windows, интегрированные в ПК
- 1 x MPI/PROFIBUS DP (не синхронный)
- 1 x Ethernet
- Следующий слот может быть занят платой расширения MCI.
Для SIMOTION P350 возможны следующие панели оператора
- 12" с мембранной клавиатурой,
- 12" с сенсорным экраном,
- 15" с мембранной клавиатурой,
- 15" с сенсорным экраном.
Так же может быть подключен внешний монитор с помощью VGA интерфейса.
I/O
Примеры I/O:
- Все стандартные PROFIBUS slaves с помощью:
- циклического обмена данными (DP V0)
- ациклического обмена данными (DP V1)
- Преобразователи:
- SIMOVERT MASTERDRIVES
- SIMODRIVE 611 universal
- SIMODRIVE POSMO CD/CA
- SIMODRIVE POSMO SI
- SINAMICS
Эти устройства работают синхронно.
Дополнительную информацию можно найти в разделе "Компоненты системы".
Дополнительные свойства
- Процессор: Intel® Celeron® 1.2 GHz
- 256 Mбайт SDRAM, можно увеличить до 512 Mбайт
- Съемный жесткий диск ≥ 20 Гбайт (1 Гбайт для пользовательских данных)
- CD‑ROM (по выбору)
- Дисковод (встроенный)
- Операционная система Microsoft Windows NT/XP
- Копирование/восстановление данных с помощью программы Ghost 6
- Интерфейсы и соединения:
- COM 1 (V.24), COM 2 (V.24), LPT 1, VGA
- PS/2 клавиатура, PS/2 мышь
- 2 USB канала (1 внутренний /1 внешний)
- 1 x MPI/PROFIBUS DP с синхронизацией
- 1 x Ethernet 10/100 Mbits/s
- 1 x PCMCIA (карточка)
- Слоты расширений:
- 1 x PCI/ISA 170 мм (свободный)
- 1 x PCI 265 мм (занять платой IsoPROFIBUS)
- Соединения с платой IsoPROFIBUS:
- 2 x PROFIBUS DP интерфейса с синхронизацией
Интеграция

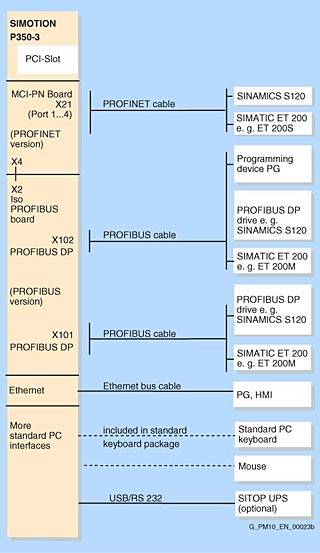

Подключения SIMOTION P350 – обзор
Дополнительная информация о PROFIBUS DP/MPI кабелях или MOTION-CONNECT iможно найти в разделе "Компоненты системы" или в каталоге NC Z.
Технические данные
| SIMOTION P350 | |
|---|---|
| Напряжение питания | 24 В DC |
| Потребляемая мощность, максимум | 130 Вт |
| Максимальная длительность без питания | 20 мс |
| Степень защиты в соответствии с DIN EN 60529 (IEC 60529) | IP20 |
| Скорость изменения температуры, максимум | 10°K/час |
| Границы для относительной влажности в соответствии с DIN IEC 68 2 3, DIN IEC 68 2 30, DIN IEC 68 2 56 | |
| - Хранение и транспортировка | 5% to 95% at +25 °C |
| - Работа | 5% to 80% at +25 °C |
| Влажность в соответствии с DIN EN 60721 3 3 | Cl. 3K5Конденсация влаги и образование льда - недопустимы.Минимальная температура воздуха 0 °C |
| Допустимая температура окружающей среды | |
| - Хранение и транспортировка | -20 °C to +60 °C |
| - Работа | +5 °C to +45 °C |
| Вес | 6 кг |
| Размеры (Ш x В x Г) | 297 мм x 267 мм x 77 мм |
Дальнейшая информация
Further information
- on PROFIBUS DP/MPI cables and MOTION-CONNECT can be found under "System Components“.
- on connectable I/O can be found under "System Components" and "Function Overview“.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6AU1350-3AK41-1BE2 | SIMOTION P350-BOX БЕЗ CD-ROM С INTEL PENTIUM M 2ГГЦ ПРОЦЕССОР 512 МБАЙТ SDRAM ВКЛ. ISOPROFIBUS-ПЛАТА С WINDOWS XP PRO | 6.325 | 6 - 8 недель (C) | 1 |
| 6AU1350-3AK43-1BE2 | SIMOTION P350-BOX С CD-ROM С INTEL PENTIUM M 2ГГЦ ПРОЦЕССОР 512 МБАЙТ SDRAM ВКЛ. ISOPROFIBUS-ПЛАТА С WINDOWS XP PRO | 6.898 | 6 - 8 недель (C) | 1 |
| 6AU1390-0BA00-0AA0 | SIMOTION P350 MCI-PN PROFINET-MODUL ДЛЯ ПОДКЛ. НА PROFINET IO КАК КОНТРОЛЛЕР С ИНТЕГРИРОВАННЫМ 4-ПОРТ. КОММУТАТОРОМ | 0.3 | 6 - 8 недель (C) | 1 |
| 6ES7648-2AG10-0GA0 | РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 128 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.3 | 0.01 | 4 - 6 недель (B) | 1 |
| 6ES7648-2AG20-0GA0 | РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 256 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.4 | 0.01 | 4 - 6 недель (B) | 1 |
| 6ES7648-2AG30-0GA0 | РАСШИРЕНИЕ ПАМЯТИ SIMATIC PC, 512 МБАЙТ, DDR2 533, SODIMM; ДЛЯ BOX PC 627, PANEL PC 677, PCU50.5 | 0.001 | 4 - 6 недель (B) | 1 |
| 6FC5247-0AA18-0AA0 | SINUMERIK БАТАРЕЯ ДЛЯ MMC, NCU, CCU И MCI-BOARD | 0.019 | 4 - 6 недель (B) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6FX80.2-4AA21-.... | СИГНАЛЬНЫЙ КАБЕЛЬ В СБОРЕ (840C/CSB-ПЕРИФ.УСТРОЙСТВО) ГИБКИЙ UL/CSA DESINA MOTION-CONNECT 800 DMAX=6.7 MM, | 0.1 | 4 - 6 недель (B) | 1 |
| 6GK1500-0EA02 | SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ | 0.104 | 3 - 5 недель (A) | 1 |
| 6XV1830-0EH10 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.07 | 3 - 5 недель (A) | 1 |
| 6XV1830-3EH10 | SIMATIC NET, ТРЕЙЛИНГОВЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), УСКОРЕНИЕ ДО 4M/С.КВ., ДО 3 МЛН. ЦИКЛО ИЗГИБА С РАДИУСОМ 60 MM, 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М | 0.072 | 3 - 5 недель (A) | 1 |
