ОбзорсистемыSINAMICS S120
Модульная система для требовательных задач в области приводов
Система SINAMICS S120 решает требовательные задачи в области приводов во многих отраслях промышленности, поэтому она имеет модульную конструкцию. Пользователи могут выбрать из множества разных согласованных компонентов и функций нужные, чтобы создать решение, которое лучше всего будет подходить к их требованиям. SIZER, высокоэффективная программа проектирования, облегчает выбор и определяет оптимальную конфигурацию привода.
SINAMICS S120 сочетается с широким спектром двигателей. SINAMICS S120 поддерживает все типы двигателей, независимо от того, синхронные они или асинхронные.
Привод для многоосевых задач
Тенденция к использованию отдельных осей в машиностроении постоянно увеличивается. Там, где возможно, главные приводы были заменены на сервоприводы с электронной координацией. Для этой цели нужны приводы с подключением к сети постоянного тока, т.к. они поддерживают экономичный энергообмен между тормозящими и приводными осями. SINAMICS S120 с блоками питания и инверторными модулями с большим диапазоном мощности, разработанными для бесшовного монтажа, подготавливают почву для многоосевых конфигураций приводов.
Новая архитектура системы с центральным блоком управления
Отдельные приводы с электронной координацией работают вместе для выполнения Ваших задач. Вышестоящие контроллеры управляют приводами для обеспечения необходимого координатного перемещения. Для этого нужен цикличный обмен данными между контроллером и всеми приводами. Обычно такой обмен данными происходил по полевой шине, что занимало много времени и затрат на инсталляцию и конфигурацию. В SINAMICS S120 применен другой подход. Центральный блок управления управляет приводами для всех подключенных осей, а также устанавливает технологические связи между приводами и/или осями. После того, как все необходимые данные будут сохранены в центральном блоке управления, нет необходимости их передавать. Межосевые соединения могут быть установлены внутри блока управления и просто сконфигурированы в программе STARTER.
Блок управления SINAMICS S120 может автоматически выполнять простые технологические задачи. Для комплексных числовых задач или задач управления перемещениями вместо блока управления используются высокоэффективные модули SIMOTION D.
DRIVE-CLiQ– цифровой интерфейс между всеми компонентами

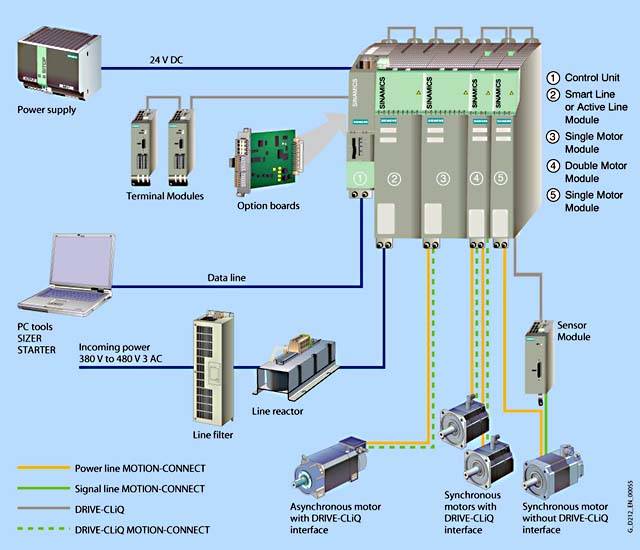

Все компоненты SINAMICS S120, включая двигатели и датчики, связаны между собой посредством последовательного интерфейса, называемого DRIVE-CLiQ. Стандартизированные кабели и штекеры минимизируют количество разных частей и сокращают расходы.
Для двигателей других производителей или задач модернизации существуют преобразующие платы (сенсорные модули) для преобразования стандартных сигналов датчика в сигналы DRIVE-CLiQ.
Электронная табличка с данными на всех компонентах

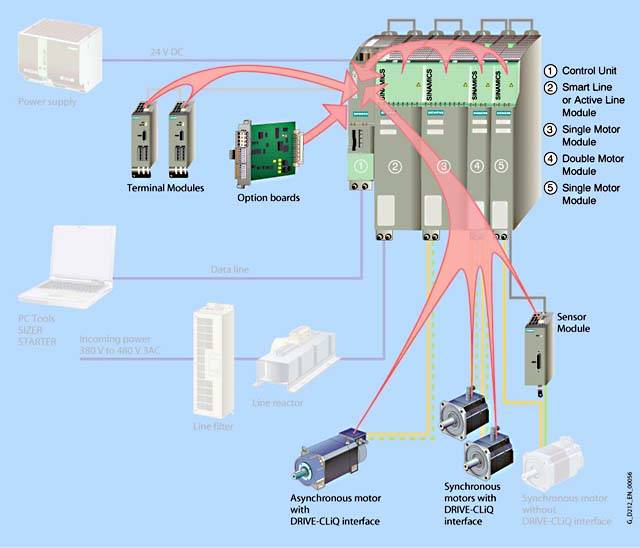

Определение электронных табличек с техническими данными по DRIVE-CLiQ с помощью SINAMICS S120
Каждый компонент SINAMICS S120 имеет электронную табличку с техническими данными, которая содержит все важные данные о данном компоненте. В двигателях, например, эти данные включают в себя параметры диаграммы электрической схемы замещения и собственные значения для датчика, встроенного в двигатель. Блок управления автоматические записывает эти данные через DRIVE-CLiQ так, что их не нужно вводить во время пуско-наладки или при замене оборудования.
Помимо технических данных табличка содержит логистические данные (ID производителя, заказной номер и уникальный глобальный ID). Т.к. эти данные могут быть вызваны электронными средствами на месте или дистанционно, то всегда можно идентифицировать все компоненты, используемые на станке, что упрощает сервисное обслуживание.
Компоненты системы SINAMICS S120

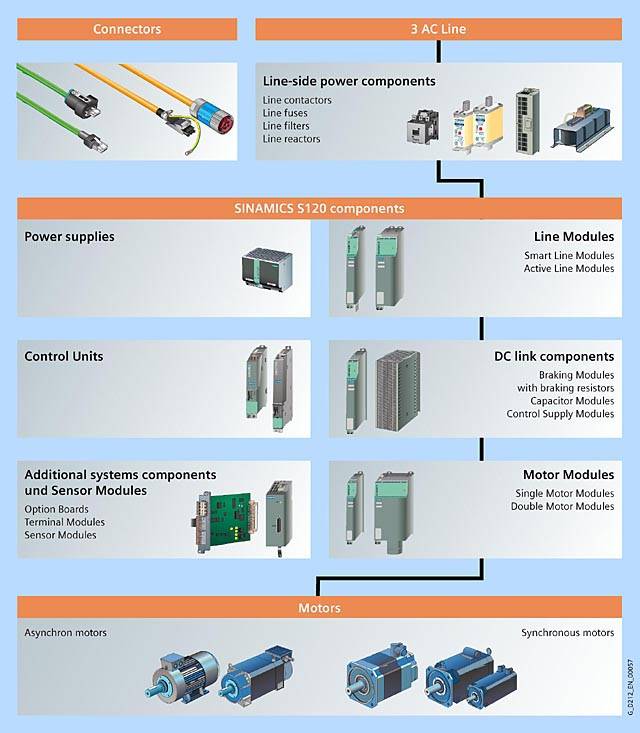

Обзор компонентов SINAMICS S120
Обзор представляет компоненты системы SINAMICS S120, которые изначально используются для многоосевых задач в области приводов.
Доступны следующие силовые компоненты:
- Сетевые силовые компоненты, такие как плавкие вставки, штекеры, дроссели и фильтры для переключения блока питания и выполнения требований электромагнитной совместимости.
- Сетевые модули, которые централизовано подают питание в сеть постоянного тока.
- Компоненты сети постоянного тока, которые могут использоваться дополнительно для стабилизации напряжения DCи/или буферизации электронного питания.
- Модули двигателя, которые работают как инверторы, получают питание из сети DC и накапливают питание для подключенных двигателей.
Компоненты SINAMICS S120 были сконструированы для монтажа в шкафу. Они обладают следующими свойствами и характеристиками:
- Простое использование, монтаж и электропроводка
- Практичная система подключений, прокладка кабелей в соответствие с требованиями электромагнитной совместимости
- Стандартная конструкция, бесшовный монтаж
- Внутренние охлаждающие вентиляторы (другие способы охлаждения по запросу)
Для выполнения необходимых функций SINAMICS S120 оснащен:
- блоком управления, который выполняет все приводные и технологические функции по всем осям.
- дополнительными компонентами системы, которые расширяют функции и предлагают разные интерфейсы для сигналов датчиков и процессов.
Дальнейшая информация
Further information on technical data and ordering data can be found in the catalogs
- D 21.1: SINAMICS S120 Vector Control Drive System
- D 21.2: SINAMICS S120 Servo Control Drive System
and in the Interactive Catalog under "Drive Technology/AC Converters“.
Further information also on the Internet: http://www.siemens.com/sinamics
