HMI controls

- Централизованное управление и наблюдение с помощью одной или нескольких интеллектуальных камер VS720 во время работы

• Обработка изображений связана с функциями человеко-машинного интерфейса SIMATIC HMI
• Визуализация и сохранение изображений при прямой передаче
• Отображение и сохранение результатов контроля
• Диагностика ошибок во время работы и после нее
• Работа интеллектуальной камеры (камер) VS720 в сети Industrial Ethernet

Область применения

Органы управления человеко-машинного интерфейса могут быть использованы в ProTool/Pro и WinCC. После установки они имеются в распоряжении в качестве функций в ProTool/Pro и WinCC. Обращение с ними соответствует знакомым функциям человеко-машинного интерфейса.

Органы управления человеко-машинного интерфейса VS720 пригодны для следующих платформ SIMATIC HMI:

• Scada System WinCC Engineering и Runtime настандартномПК
• программное обеспечение для конфигурирования ProTool/Pro Engineering и Runtime на стандартном ПК
• Мультипанели:
• MP 270B, дисплей 10", сенсорные и функциональные клавиши
• MP 370B, дисплей 12" с функциональными клавишами, дисплей 12" / 15", с сенсорным управлением

Органы управления человеко-машинного интерфейса имеются для следующих датчиков изображения VS720:

• VS721,
• VS722,
• VS723,
• VS723-2,
• VS724,
• VS725

Поддерживаются следующие виды изображений, поставляемых датчиками изображения VS720:

• Монохромные и цветные изображения
• Разрешения: 640 x 480, 1024 x 768, 1280 x 1024 пикселов

Дизайн

Органы управления человеко-машинного интерфейса VS720 представляют собой дополнение к инструментальным средствам человеко-машинного интерфейса ProTool/Pro и WinCC. Они могут быть установлены и связаны с существующим приложением ProTool/Pro / WinCC, и используются так же, как функция человеко-машинного интерфейса.

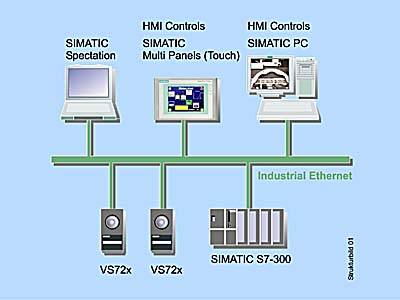

Они загружаются с проектом человеко-машинного интерфейса (HMI) в исполняемую компоненту ProTool/Pro / WinCC и могут использоваться наряду с функциями HMI и эквивалентно им. Органы управления HMI VS720 получают данные через Industrial Ethernet путем обмена данными с максимум четырьмя датчиками изображения VS720, относительно одного устройства HMI (стандартный ПК или MPx70).

Органы управления человеко-машинного интерфейса VS720 содержат соглашение об использовании, которое позволяет встраивать их в целевую систему или устройство HMI.

Функции

Анализ изображения

• Отображение изображения при прямой передаче с выбором критерия: просмотр, неудача, останов при неудаче, полный кадр, фрагмент рисунка, установка режима передачи, сжатие изображения и наложение (отображение перекрытий программируемых датчиков SoftSensors).
• Архивирование изображений в системе человеко-машинного интерфейса на основе ПК с функциями: кольцевой буфер, останов кольцевого буфера при неудаче, сохранение изображений в линейной последовательности.
• Архивированные изображения могут быть протестированы в автономном режиме эмулятором Spectation.

Результаты контроля

• Легкий выбор из максимум 20 значений программируемого датчика SoftSensor (параметры, измеренные величины, ...) с помощью функции браузера Spectation.
• Табличное отображение этих величин с символической идентификацией во время работы датчика изображения с помощью органов управления человеко-машинного интерфейса.
• Архивирование значений программируемого датчика SoftSensor в виде CSV-файла, если используется система человеко-машинного интерфейса на основе ПК (напр., анализ с помощью приложения Excel из Office).
• Архивирование значений программируемого датчика SoftSensor в постоянной области данных (с фиксированными начальными и конечными значениями) или в кольцевом буфере.
• Табличное отображение архивированных значений с символической идентификацией из архива.

Управление програмvируемыми датчиками SoftSensors

• Команды передачи и сигналы управления датчику изображения: запуск и останов контроля, сигнал запуска для активизации контроля, инициирование цифрового повторного обучения для разблокированных программируемых датчиков SoftSensors.
• Легкое управление датчиком изображения во время работы: отображение активной тестовой программы, отображение сохраненных тестовых программ, переключение активной тестовой программы, отображение и изменение времени экспозиции, статистика времен контроля.

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/simatic-sensors
