- Объективы для систем технического зрения SIMATIC Machine Vision.
- Для визуального контроля рабочих областей различных размеров с различных расстояний.
- Установка на монтажные приспособления C или CS.
Область применения
Четкость получаемого изображения во многом определяется правильным выбором объектива видеокамеры. При выборе объектива кроме фокусного расстояния и освещенности необходимо принимать во внимание требуемую площадь обзора, размеры контролируемых объектов, а также расстояние до камеры. Объективы ввинчиваются в монтажные приспособления типов C или CS.
Упрощенный выбор объективов может производиться по следующим таблицам.
Объективы для VS 710
| Рабочее расстояние в мм до контролируемого поля размером (мм) | Тип объектива | Заказной номер | |||
|---|---|---|---|---|---|
| 75x50 | 100x75 | 150x100 | 200x135 | ||
| -- | -- | 180 | 250 | Cinegon 1,4/8мм | 6GF9001-1AE |
| 125 | 200 | 275 | 385 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| 185 | 280 | 395 | 540 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 245 | 370 | 510 | 700 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| -- | 600 | 900 | 1200 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| 640 | 850 | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| -- | -- | 180 | 240 | Mini- 1,3/8мм | 6GF9001-1BE |
| -- | 270 | 375 | 510 | Mini-1,6/16мм | 6GF9001-1BF |
| 290 | 435 | 595 | 880 | Mini- 1,6/25мм | 6GF9001-1BG |
| 645 | 1000 | 1300 | 2000 | Kompakt- 2,8/50мм | 6GF9001-1AH |
| Рабочее расстояние в мм до контролируемого поля размером (мм) | Тип объектива | Заказной номер | ||
|---|---|---|---|---|
| 300x200 | 400x260 | 600x400 | ||
| 380 | -- | -- | Cinegon 1,4/8мм | 6GF9001-1AE |
| 570 | 770 | 1200 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| 800 | 1100 | 1600 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 1100 | 1400 | 2200 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| 1800 | 2400 | 3600 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| -- | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| 360 | -- | -- | Mini- 1,3/8мм | 6GF9001-1BE |
| 750 | 1100 | 1500 | Mini-1,6/16мм | 6GF9001-1BF |
| 1200 | 1800 | 2400 | Mini- 1,6/25мм | 6GF9001-1BG |
| 2600 | 4000 | 5200 | Kompakt- 2,8/50мм | 6GF9001-1AH |
Объективы для VIDEOMAT®
| Рабочее расстояние в мм до контролируемого поля размером (мм) | Тип объектива | Заказной номер | |||
|---|---|---|---|---|---|
| 75x50 | 100x75 | 150x100 | 200x135 | ||
| 2/3" CCD-камера 6GF9002-1AA и 6GF9002-1AK | |||||
| -- | -- | 135 | 190 | Cinegon 1,4/8мм | 6GF9001-1AE |
| -- | 145 | 200 | 285 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| -- | 200 | 290 | 405 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 180 | 270 | 390 | 530 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| -- | -- | 635 | 850 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| 500 | 630 | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| -- | -- | -- | 175 | Mini- 1,3/8мм | 6GF9001-1BE |
| -- | -- | 280 | 385 | Mini-1,6/ 16мм | 6GF9001-1BF |
| 225 | 330 | 450 | 610 | Mini- 1,6/25мм | 6GF9001-1BG |
| 495 | 690 | 1000 | 1400 | Kompakt- 2,8/50мм | 6GF9001-1AH |
| Полноформатная CCD-камера 6GF9002-1AL | |||||
| -- | -- | 180 | 250 | Cinegon 1,4/8мм | 6GF9001-1AE |
| 125 | 200 | 275 | 385 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| 185 | 280 | 395 | 540 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 245 | 370 | 510 | 700 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| -- | 600 | 900 | 1200 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| 640 | 850 | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| -- | -- | 180 | 240 | Mini- 1,3/8мм | 6GF9001-1BE |
| -- | 270 | 375 | 510 | Mini-1,6/ 16мм | 6GF9001-1BF |
| 290 | 435 | 595 | 880 | Mini- 1,6/25мм | 6GF9001-1BG |
| 645 | 1000 | 1300 | 2000 | Kompakt- 2,8/50мм | 6GF9001-1AH |
| 3-чиповая RGB-камера 6GF9002-1BB | |||||
| 260 | 390 | 545 | 730 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 340 | 500 | 700 | 1000 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| -- | 800 | 1200 | -- | Xenoplan 1,4/35мм | 6GF9001-1AF |
| 850 | -- | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| Рабочее расстояние в мм до контролируемого поля размером (мм) | Тип объектива | Заказной номер | ||
|---|---|---|---|---|
| 300x200 | 400x260 | 600x400 | ||
| 2/3" CCD-камера 6GF9002-1AA и 6GF9002-1AK | ||||
| 285 | -- | -- | Cinegon 1,4/8мм | 6GF9001-1AE |
| 430 | 600 | 900 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| 605 | 820 | 1250 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 800 | 1100 | 1600 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| 1300 | 1900 | 2600 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| -- | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| 265 | -- | -- | Mini- 1,3/8мм | 6GF9001-1BE |
| 580 | 770 | 1160 | Mini-1,6/16мм | 6GF9001-1BF |
| 900 | 1300 | 1900 | Mini- 1,6/25мм | 6GF9001-1BG |
| 2000 | 3000 | 4000 | Kompakt- 2,8/50мм | 6GF9001-1AH |
| Полноформатная CCD-камера 6GF9002-1AL | ||||
| 380 | -- | -- | Cinegon 1,4/8мм | 6GF9001-1AE |
| 570 | 770 | 1200 | Cinegon 1,4/12мм | 6GF9001-1AJ |
| 800 | 1100 | 1600 | Xenoplan 1,4/17мм | 6GF9001-1AK |
| 1100 | 1400 | 2200 | Xenoplan 1,4/23мм | 6GF9001-1AL |
| 1800 | 2400 | 3600 | Xenoplan 1,4/35мм | 6GF9001-1AF |
| -- | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
| 360 | -- | -- | Mini- 1,3/8мм | 6GF9001-1BE |
| 750 | 1100 | 1500 | Mini-1,6/16мм | 6GF9001-1BF |
| 1200 | 1800 | 2400 | Mini- 1,6/25мм | 6GF9001-1BG |
| 2600 | 4000 | 5200 | Kompakt- 2,8/50мм | 6GF9001-1AH |
| 3-чиповая RGB-камера 6GF9002-1BB | ||||
| 910 | -- | -- | Xenoplan 1,4/17мм | 6GF9001-1AK |
| -- | -- | -- | Xenoplan 1,4/23мм | 6GF9001-1AL |
| -- | -- | -- | Xenoplan 1,4/35мм | 6GF9001-1AF |
| -- | -- | -- | Componon 2,8/50мм | 6GF9001-1AN |
Функции
Виды изображений
Оптическая длина пути линзы определяется ее конструкцией.
Для сферических линз телесный угол зависит от фокусного расстояния, регулировки фокуса и относительного отверстия; все лучи проходят через фокус линзы (центральная проекция). Объекты, находящиеся дальше от линзы, изображаются мельче; объекты, находящиеся ближе к линзе, изображаются более крупно:

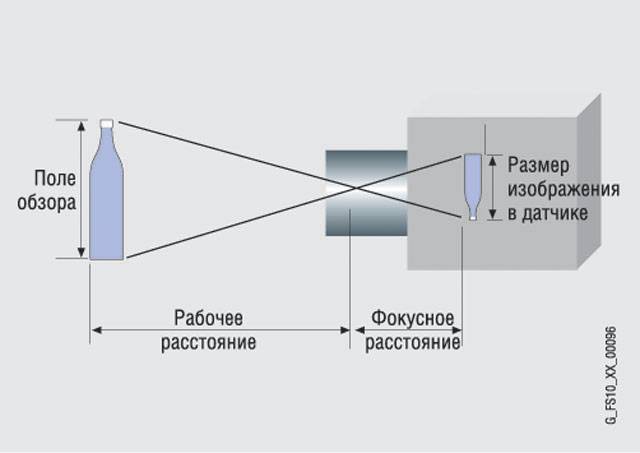

Требуемый размер поля изображения (высота и ширина изображения), размер микросхемы датчика и фокусное расстояние линзы определяют рабочее расстояние:
d = (f x IS) / b
d = рабочее расстояние (расстояние от линзы до тестируемого объекта) в мм
f = фокусное расстояние линзы в мм
IS = размер изображения в плане тестируемого объекта в мм
b = эффективные размеры датчика в мм
В случае линз, используемых в системах обработки изображений, фокусное расстояние фиксировано, относительное отверстие и настройки фокуса могут быть зафиксированы. Фокусное расстояние, максимальное действующее отверстие объектива и диапазон фокусирования обычно указываются на линзах.
Фокусное расстояние
Фокусное расстояние дает информацию об угле поля изображения или увеличении линзы.
Фокусное расстояние линзы определяется размером требуемого поля изображения и размером микросхемы камеры, когда должно выдерживаться определенное расстояние. Наиболее распространенными размерами микросхем в современных камерах являются ½", 1/3" и ¼". Если расстояние до объекта меньше настраиваемого диапазона фокусировки линзы, т.е. вблизи линзы, то фокус может быть настроен с помощью промежуточных колец.
Если опорные размеры в данной камере спроектированы для линз CS-Mount, как для VS 100 и VS 720, то для настройки линзы C-Mount может быть использовано 5-миллиметровое промежуточное кольцо.
Относительное отверстие
Служит для уменьшения интенсивности света путем прерывания оптического пути
Фокусировка
Установка фокуса линзы на определенное расстояние
Глубина резкости
Это область перед объектом и позади него, которая отображается с достаточной резкостью. Чем больше относительное отверстие (чем меньше его номер), тем меньше глубина резкости.
Линзы с большим фокусным расстоянием имеют меньшую глубину резкости, этот эффект стоит учитывать для изображений при близких расстояниях.
Типы линз
Линзы с меньшим фокусным расстоянием называются широкоугольными линзами, они также могут использоваться на коротких рабочих расстояниях, но сильно искажают изображение. На подходящем расстоянии они имеют большое поле изображения.
Линзы с большим фокусным расстоянием называются телеобъективами; они имеют большое увеличение, но не могут быть сфокусированы на малом расстоянии, так что используются макросъемочные линзы, которые могут быть сфокусированы с помощью больших телескопических насадок или промежуточных колец. На подходящем расстоянии они имеют малое поле изображения.
В случае телеобъективов оптический путь в конце объекта почти параллелен (параллельная проекция). Это значит, что объекты на разных расстояниях отображаются одним размером. Однако, отображаться только такие объекты, которые меньше диаметра линзы. У таких линз нет возможности настраивать диапазон фокусирования.
Оптические характеристики могут быть ограничены с помощью оптических светофильтров для противодействия искажению изображения. Цветные фильтры ограничивают спектральный диапазон, серые фильтры ограничивают интенсивность света, а поляризационные фильтры ограничивают плоскость передачи. Фильтры этого типа могут быть прикреплены или с помощью внутренней резьбы, или с помощью фланца на передней стороне линзы. Держатель стекла для светофильтра спроектирован так, чтобы он подходил к линзе.

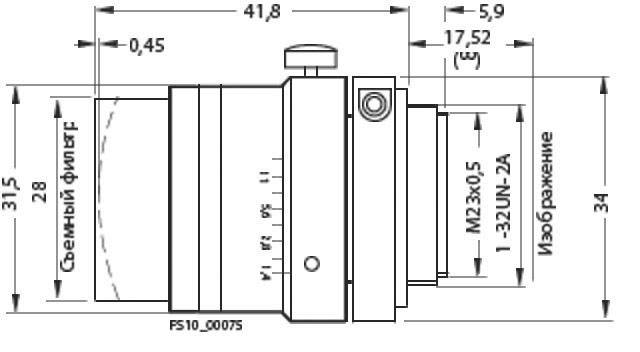

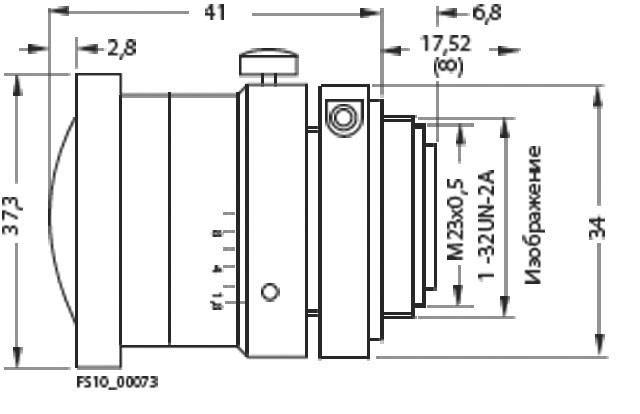

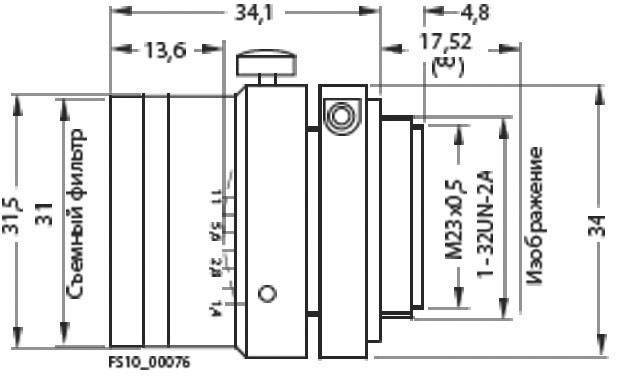

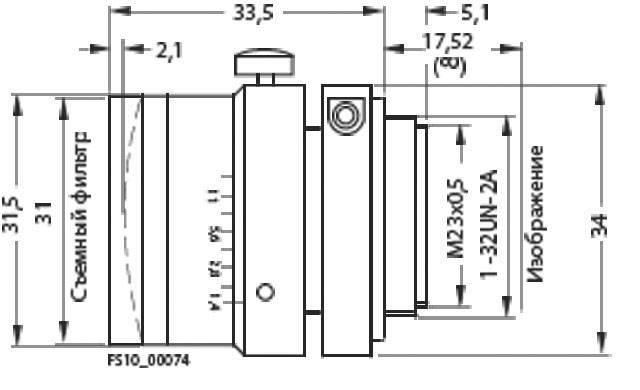

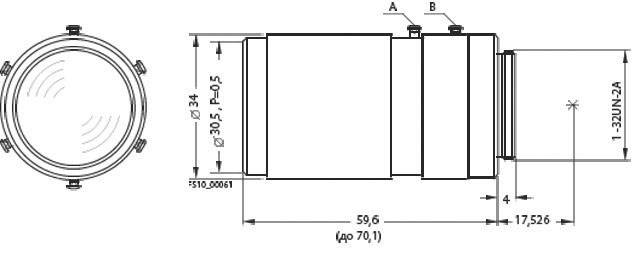

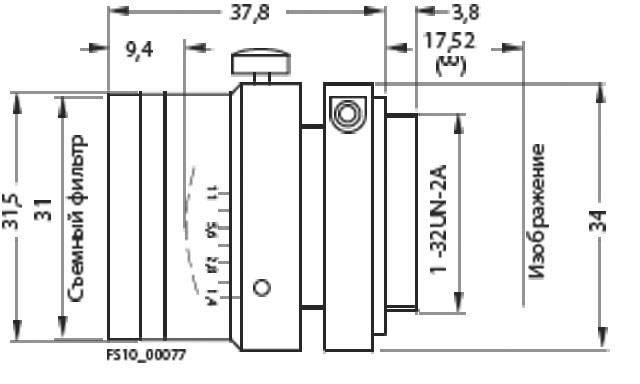

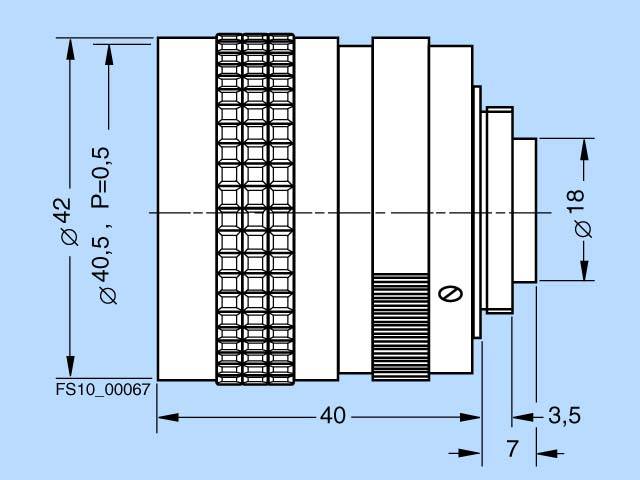

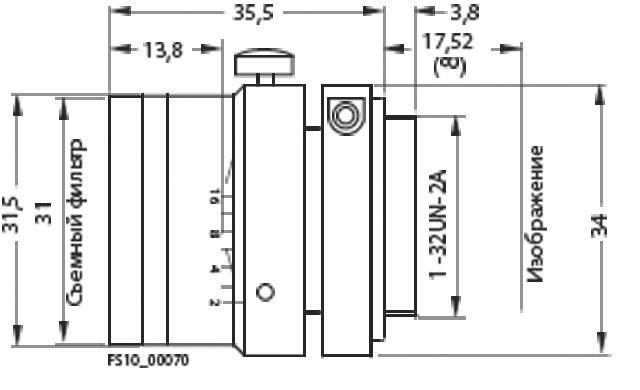

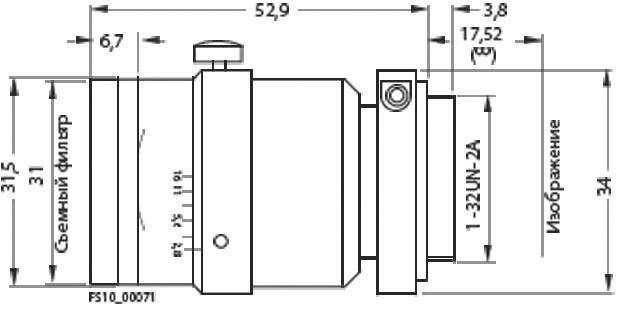

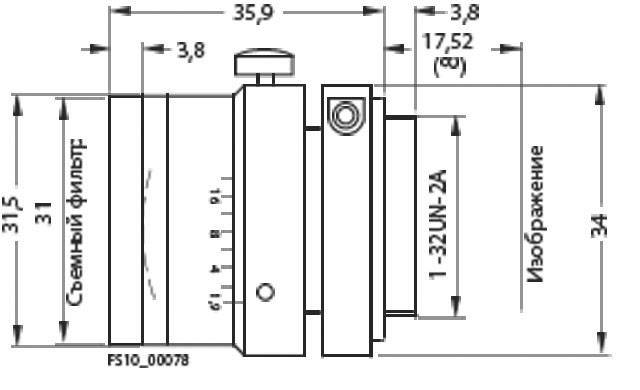

Чертеж
Линза 6GF9 001-1BL01:
Линза 6GF9 001-1BF01:
Линза 6GF9 001-1BG01:
Линза 6GF9 001-1BH01:
Линза 6GF9 001-1BJ01:
Линза 6GF9 001-1BE01:
Линза 6GF9 001-1AQ:
Линза 6GF9 001-1AU:
Линза 6GF9 001-1AV:
Линза 6GF9 001-1AE:
Линза 6GF9 001-1AJ:
Линза 6GF9 001-1AK:
Линза 6GF9 001-1AL:
Линза 6GF9 001-1AF:
Фильтры 6GF9 001-2AC, 6GF9 001-2AB, 6GF9 001-2AA:

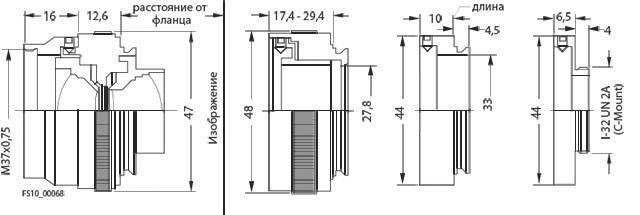

Макроинтерфейс 6GF9 001-1AN:

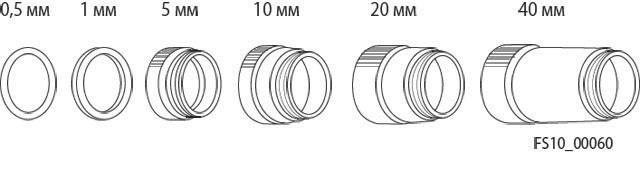

Набор промежуточных колец Pentax 6GF9 001-1BU:
Макросистема 6GF9 001-1AN:
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF9001-1AE | КОМПАКТНЫЙ ОБЪЕКТИВ CINEGON 1.4/8 MM, ДИАМЕТР 31.5 MM, ДЛИНА 33.7 MM | 0.18 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AF | КОМПАКТНЫЙ ОБЪЕКТИВ XENOPLAN 1.9/35, ДИАМЕТР 31.5 MM, ДЛИНА 35.2 MM | 0.186 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AJ | КОМПАКТНЫЙ ОБЪЕКТИВ CINEGON 1.4/12 MM, ДИАМЕТР 31.5 MM, ДЛИНА 40.4 MM | 0.18 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AK | КОМПАКТНЫЙ ОБЪЕКТИВ XENOPLAN 1.4/17 MM, ДИАМЕТР 31.5 MM, ДЛИНА 33.5 MM | 0.169 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AL | КОМПАКТНЫЙ ОБЪЕКТИВ XENOPLAN 1.4/23 MM, ДИАМЕТР 31.5 MM, ДЛИНА 37.1 MM | 0.18 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AN | МАКРО ОБЪЕКТИВ COMPONON 2.8/50 MM С МОНТАЖНЫМ АДАПТЕРОМ ТИПА C, ФОКУСНОЕ РАССТОЯНИЕ 150 - 850 MM, ДИАМЕТР 48 MM, ДЛИНА 62.5 - 74.5 MM | 0.218 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AQ | ОБЪЕКТИВ XENOPLAN 2.0/28 MM С ВЫСОКИМ РАЗРЕШЕНИЕМ И С НИЗКИМ ИСКАЖЕНИЕМ, КОМПАКТНАЯ ФОРМА КРЕПИТСЯ ПРИ ПОМОЩИ ШЕСТИУГОЛЬНОЙ РОЗЕТКИ ПОД ВИНТ, ФИКСИРОВАННАЯ АПЕРТУРА D=31.5 MM, L=39.3 MM | 0.076 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AU | ОБЪЕКТИВ XENOPLAN 2.8/50 MM С ВЫСОКИМ РАЗРЕШЕНИЕМ И С НИЗКИМ ИСКАЖЕНИЕМ, КОМПАКТНАЯ ФОРМА КРЕПИТСЯ ПРИ ПОМОЩИ ШЕСТИУГОЛЬНОЙ РОЗЕТКИ ПОД ВИНТ, ФИКСИРОВАННАЯ АПЕРТУРА D=31.5 MM, L=40.4 MM | 0.123 | 3 - 5 недель (A) | 1 |
| 6GF9001-1AV | ОБЪЕКТИВ CINEGON 1.8/4.8 MM С ВЫСОКИМ РАЗРЕШЕНИЕМ И С НИЗКИМ ИСКАЖЕНИЕМ, КОМПАКТНАЯ ФОРМА КРЕПИТСЯ ПРИ ПОМОЩИ ШЕСТИУГОЛЬНОЙ РОЗЕТКИ ПОД ВИНТ, ФИКСИРОВАННАЯ АПЕРТУРА D=37.3 MM, L=47.3 MM | 0.087 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BE01 | МИНИ ОБЪЕКТИВ 8.5 MM, 1:1.5 PENTAX C815B(TH) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=42 MM, L=47 MM | 0.12 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BF01 | МИНИ ОБЪЕКТИВ 16 MM, 1:1.4 PENTAX C1614-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=29.5 MM, L=37.2 MM | 0.063 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BG01 | МИНИ ОБЪЕКТИВ 25 MM, 1:1.4 PENTAX C2514-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=29.5 MM, L=38.9 MM | 0.055 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BH01 | МИНИ ОБЪЕКТИВ 35 MM, 1:1.6 PENTAX C3516-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=29.5 MM, L=41.4 MM | 0.06 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BH02 | ОБЪЕКТИВ F1.6 / 35MM, GOYO-ОБЪЕКТИВ С ФИКСИРОВАННЫМ ФОКУСНЫМ РАССТОЯНИЕ, АПЕРТУРА И ФОКУС НАСТРАИВАЕМЫЕ/МОГУТ БЫТЬ ЗАФИКСИРОВАНЫ, C-MOUNT D=32 MM, L=36.5 MM | 0.08 | по запросу (D) | 1 |
| 6GF9001-1BJ01 | МИНИ ОБЪЕКТИВ 50 MM, 1:2.8 PENTAX C5028-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=29.5 MM, L=38 MM | 0.055 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BK01 | ТЕЛЕ ОБЪЕКТИВ 75 MM, 1:2.8 PENTAX C7528-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=34 MM, L=63.6 MM | 0.45 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BL01 | МИНИ ОБЪЕКТИВ 12 MM, 1:2.4 PENTAX Н1214-М(КР) С ФИКСИРОВАННЫМ ФОКАЛЬНЫМ РАССТОЯНИЕМ, АПЕРТУРА И ФОКУС НАСТРАИВАЮТСЯ D=29.5 MM, L=35.7 MM | 0.055 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF9001-1AP01 | АДАПТЕРНОЕ КОЛЬЦО ДЛЯ ОБЪЕКТИВА 15 ММ, ДЛЯ ВИДЕОСЕНСОРОВ VS72X | 0.01 | по запросу (D) | 1 |
| 6GF9001-1BU | УСТАНОВОЧНОЕ КОЛЬЦО ДЛИНА:0.5, 1, 5, 10, 20, 40 MM ДИАМЕТР: 31 MM ЗАКРЕПЛЯЕТСЯ МЕЖДУ ЛИНЗОЙ И КАМЕРОЙ, ИСПОЛЬЗУЕТСЯ ДЛЯ ИЗОБРАЖЕНИЙ В МАКРО ДИАПАЗОНЕ | 0.063 | 3 - 5 недель (A) | 1 |
| 6GF9001-1BV | ДВОИТЕЛЬ ДЛЯ ФОКАЛЬНОГО РАССТОЯНИЯ ДЛИНА:17.9 MM, ЗАКРЕПЛЯЕТСЯ МЕЖДУ ЛИНЗОЙ И КАМЕРОЙ | 0.04 | 3 - 5 недель (A) | 1 |
| 6GF9001-2AA | ИНФРАКРАСНЫЙ ФИЛЬТР ДЛЯ ОБЪЕКТИВОВ 6GF9001-1AE,-1AF,-1AJ,-1AK, -1AL,-1AQ,-1AU ПРИМЕНЯЕТСЯ С ИНФРАКРАСНЫМ ИСТОЧНИКОМ ОСВЕЩЕНИЯ | 0.01 | 3 - 5 недель (A) | 1 |
| 6GF9001-2AB | СИНИЙ ФИЛЬТР ДЛЯ ОБЪЕКТИВОВ 6GF9001-1AE,-1AF,-1AJ,-1AK, -1AL,-1AQ,-1AU | 0.01 | 3 - 5 недель (A) | 1 |
| 6GF9001-2AC | ПОЛЯРИЗАЦИОННЫЙ ФИЛЬТР ДЛЯ ОБЪЕКТИВОВ 6GF9001-1AE,-1AF,-1AJ,-1AK, -1AL,-1AQ,-1AU ПРИМЕНЯЕТСЯ С ПОЛЯРИЗАЦИОННЫМ ИСТОЧНИКОМ ОСВЕЩЕНИЯ | 0.015 | 3 - 5 недель (A) | 1 |
