Монтажные принадлежности - Аксессуары для всех датчиков приближения

Тип

Крепежный хомут для датчиков приближения с резьбой M8, M12, M18 или M30
Адаптер для датчиков приближения с резьбой Pg 13.5
Адаптер для датчиков приближения с резьбой M20
Пластиковая винтовая втулка Pg 13.5 для датчиков приближения с резьбой Pg 13.5
Пластиковая винтовая втулка M20 x 1.5 для датчиков приближения с резьбой M20
Юстировочная панель для кубических датчиков приближения
Монтажный держатель для кубических датчиков приближения
Металлические кронштейн для волоконнооптических проводников и кабелей
Металлические кронштейн для диаметров 7, 8 или 10 мм

Чертеж

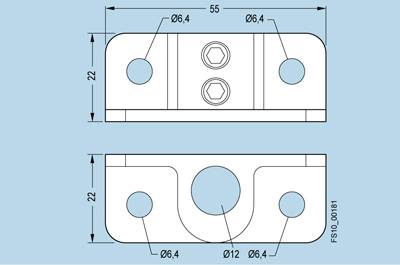

Адаптер для монтажа 3RX7 322

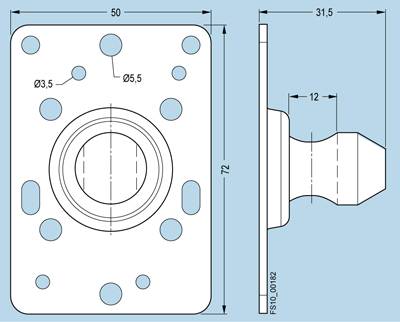

Несущая плата для установки датчиков 3RX7 326

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RX1303	ЮСТИРОВОЧНАЯ ПАНЕЛЬ ДЛЯ БЕСКОНТАКТНЫХ ДАТЧИКОВ ПОЛОЖЕНИЯ КВАДРАТНОЙ ФОРМЫ	0.042	3 - 5 недель (A)	1
3RX1304	МОНТАЖНЫЙ ДЕРЖАТЕЛЬ ДЛЯ БЕСКОНТАКНЫХ ИНДУКТИВНЫХ ДАТЧИКОВ BERO КВАДРАТНОЙ ФОРМЫ 40 X 40MM	0.283	по запросу (D)	1
3RX7315	ФИКСИРУЮЩАЯ ПЛАНКА, ДИАМЕТР 12 MM, СТАЛЬ, ДЛИНА 200 MM, ДЛЯ ФИКСАЦИИ СЕНСОРНЫХ СИСТЕМ	0.01	3 - 5 недель (P)	1
3RX7316	ФИКСИРУЮЩАЯ ПЛАТА, ДИАМЕТР 12 ММ, СТАЛЬ 300 ММ ДЛЯ ФИКСИРОВАННЫХ СЕНСОРНЫХ СИСТЕМ	0.01	3 - 5 недель (P)	1
3RX7322	МОНТАЖНАЯ ПЛАТА С 12ММ ДЕРЖАТЕЛЕМ ДЛЯ СЕНСОРНОЙ СИСТЕМЫ	0.01	3 - 5 недель (P)	1
3RX7326	ФИКСИРУЮЩАЯ ПЛАТА ДЛЯ УДЕРЖАНИЯ ДАТЧИКОВ, МОНТАЖ НА 12 ММ ОСНОВАНИИ, ДЛЯ ФИКСИРОВАННЫХ СЕНСОРНЫХ СИСТЕМ	0.01	3 - 5 недель (P)	1
3RX7943	ДЕРЖАТЕЛЬ ДЛЯ СТЕКЛЯННОГО ОПТОВОЛОКОННОГО ПРОВОДНИКА ДИАМЕТРОМ 7ММ	0.03	по запросу (X)	1
3RX7944	ДЕРЖАТЕЛЬ ДЛЯ СТЕКЛЯННОГО ОПТОВОЛОКОННОГО ПРОВОДНИКА ДИАМЕТРОМ 8ММ	0.03	по запросу (D)	1
3RX7945	ДЕРЖАТЕЛЬ ДЛЯ СТЕКЛЯННОГО ОПТОВОЛОКОННОГО ПРОВОДНИКА ДИАМЕТРОМ 10ММ	0.026	6 - 8 недель (C)	15
3SB3901-0CK	ПРИНАДЛЕЖНОСТЬ ДЛЯ 3SB. КАБЕЛЬНЫЙ ВВОД M20	0.011	4 - 6 недель (B)	1
3SX6281	ДЕРЖАТЕЛЬ ДЛЯ BERO M8	0.007	по запросу (D)	1
3SX6282	ДЕРЖАТЕЛЬ ДЛЯ BERO M12	0.018	3 - 5 недель (A)	1
3SX6283	ДЕРЖАТЕЛЬ ДЛЯ BERO M18	0.02	3 - 5 недель (A)	1
3SX6284	ДЕРЖАТЕЛЬ ДЛЯ BERO M30	0.04	3 - 5 недель (A)	1
3SX9910	АДАПТЕР ДЛЯ КАБЕЛЬНОГО ВВОДА ОТ PG 13.5 ДО 1/2-14 NPT	0.027	3 - 5 недель (A)	1
3SX9918	ПРИНАДЛЕЖНОСТЬ ДЛЯ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ UEBERGANGSSTUTZEN ДЛЯ DIE LEITUNGSEINFUERUNG VON M20X1,5 AUF NPT 1/2, ПЛАСТИК	0.015	по запросу (D)	1

Ключові факти

Держатели для BERO: 3SX6281 — M8, 3SX6282 — M12, 3SX6283 — M18, 3SX6284 — M30.

Адаптер 3SX9910 — переход кабельного ввода от Pg 13.5 до 1/2-14 NPT, вес 0.027 кг.

Держатели стеклянного оптоволоконного проводника: 3RX7943 — Ø7 мм, 3RX7944 — Ø8 мм, 3RX7945 — Ø10 мм.

Фиксирующие планки 3RX7315 и 3RX7316 — сталь, диаметр 12 мм, длина 200 мм и 300 мм соответственно.

Юстировочная панель 3RX1303 — для бесконтактных датчиков положения квадратной формы.

Монтажный держатель 3RX1304 — для бесконтактных индуктивных датчиков BERO квадратной формы 40 x 40 мм.

Типовые сроки доставки большинства позиций — 3–5 недель; отдельные позиции — по запросу или 6–8 недель.

Минимальный заказ для большинства позиций — 1 шт; для 3RX7945 — 15 шт.

Кабельный ввод 3SB3901-0CK — M20, вес 0.011 кг, срок 4–6 недель.

Питання та відповіді

Какой держатель нужен для индуктивного датчика BERO с резьбой M12?

Держатель 3SX6282, вес 0.018 кг, срок доставки 3–5 недель, минимальный заказ 1 шт.

Есть ли переходник с ввода Pg 13.5 на NPT-резьбу?

Да, адаптер 3SX9910 обеспечивает переход кабельного ввода от Pg 13.5 до 1/2-14 NPT.

Какой держатель подходит для стеклянного оптоволокна диаметром 10 мм?

Держатель 3RX7945, вес 0.026 кг, срок доставки 6–8 недель, минимальный заказ 15 шт.

Что используется для монтажа квадратных датчиков 40 x 40 мм?

Монтажный держатель 3RX1304 для бесконтактных индуктивных датчиков BERO квадратной формы 40 x 40 мм.

Какие есть фиксирующие планки для сенсорных систем?

Фиксирующие планки 3RX7315 (длина 200 мм) и 3RX7316 (300 мм), сталь, диаметр 12 мм, обе со сроком поставки 3–5 недель.
