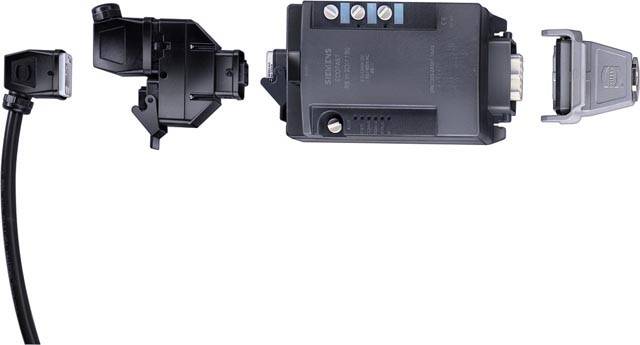

Пускатели двигателей ECOFAST

Каталожная страница распределённых пускателей двигателей ECOFAST (система SIRIUS, Siemens) для локального включения и защиты приводов. Пускатели выпускаются в вариантах для PROFIBUS DP и AS-Interface, с механическим или электронным коммутационным элементом, с защитой двигателя и опциональным тормозным контактом. Страница содержит описание системы и заказные данные (артикулы 3RK1303…/3RK1323…) с характеристиками, весом и сроками поставки.

Пускатели двигателей ECOFAST - ECOFAST Distributed motor starters are used for switching and protecting loads locally. Variants with graded functional scope and with different installation possibilities ensure that both the functional requirements of the process and the constructional boundary conditions of the machine or installation are taken into account. Distributed motor starters are available for PROFIBUS DP and AS-Interface.

The starters can be installed in the vicinity of the motor or mounted onto the motor.

The following are available

  • Single units for geographically distributed motors and
  • Isolated solutions (ET 200X) for drives installed close together.

The functionality in the ECOFAST system ranges from direct on-line starters, to reversing starters and soft starters through to frequency converters (ET 200X).

Brake contacts are available as an option for the starters. Two resp. four integrated digital contacts enable sensors to be scanned locally.

All starters are equipped throughout with standardized interfaces for data and power in accordance with the ECOFAST specification (DESINA compatible):

  • HanBrid for PROFIBUS DP resp. insulation displacement method for AS-Interface
  • Han Q8 for the power supply
  • Han 10e for motor connection

The starters can be connected using T pieces for data and power to prevent interruption.

Технические данные

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
3RK1303-2AS54-1AA0 MOTOR STARTER ECOFAST RST 2DI PROFIBUS DP MECH. SWITCHING THERM. UE PROTECTION 3-PH 400 V/4 KW 0.30 A...9.00 A WITHOUT BRAKE CONTACT 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.592 4 - 6 недель (B) 1
3RK1303-2AS54-1AA3 MOT. STARTER ECOFAST RST 2DI/1B PROFIBUS DP 1.58 4 - 6 недель (B) 1
3RK1303-5BS44-3AA0 MOTOR STARTER ECOFAST RSE 4DI PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.635 4 - 6 недель (B) 1
3RK1303-5BS44-3AA3 MOT. STARTER ECOFAST RSE4DI/1BO PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.645 4 - 6 недель (B) 1
3RK1303-5CS44-3AA0 MOTOR STARTER ECOFAST RSE 4DI PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/4 KW 2.40 A...9.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.625 4 - 6 недель (B) 1
3RK1303-5CS44-3AA3 MOT. STARTER ECOFAST RSE4DI/1BO PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/4 KW 2.40 A...9.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.647 4 - 6 недель (B) 1
3RK1303-6BS74-3AA0 MOT. STARTER ECOFAST SRSSTE 4DI PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.17 4 - 6 недель (B) 1
3RK1303-6BS74-3AA3 STARTER ECOFAST SRSSTE 4DI/1BO PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.225 4 - 6 недель (B) 1
3RK1303-6DS74-3AA0 MOTOR STARTER ECOFAST SRSSTE PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/5.5 KW 2.40 A...12.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.245 4 - 6 недель (B) 1
3RK1303-6DS74-3AA3 MOTOR STARTER ECOFAST SRSSTE PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/5.5 KW 2.40 A...12.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI DC24 V 24 V DC HAN Q4/2 - HAN 1NC 2.138 4 - 6 недель (B) 1
3RK1303-6ES84-3AA3 MOT. STARTER ECOFAST R2SS PROFIBUS DP ELECTRON. SWITCHING ELECTRON./THERM. UE PROTECTION 3-PH 400 V/1.5 KW 0.6 A...4 A BRAKING CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 3.083 4 - 6 недель (B) 1
3RK1323-2AS54-1AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH THERM. UE PROTECTION 3-PH 400V/4KW 0.30A...9.00A WITHOUT BRAKING CONTACT 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.538 4 - 6 недель (B) 1
3RK1323-2AS54-1AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH THERM. UE PROTECTION 3-PH 400V/4KW 0.30A...9.00A BRAKING CONTACT 400V AC/0.75A 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.56 4 - 6 недель (B) 1
3RK1323-5BS44-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/1,1KW 0.30A...3.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.603 4 - 6 недель (B) 1
3RK1323-5BS44-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 10E 1.633 4 - 6 недель (B) 1
3RK1323-5CS44-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/4KW 2.40A...9.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.607 4 - 6 недель (B) 1
3RK1323-5CS44-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/4KW 2.40A...9.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.637 4 - 6 недель (B) 1
3RK1323-6BS74-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/1.1KW 0.30A...3.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.12 4 - 6 недель (B) 1
3RK1323-6BS74-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/1.1KW 0.30A...3.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.185 4 - 6 недель (B) 1
3RK1323-6DS74-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/5.5KW 2.40A...12.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.119 4 - 6 недель (B) 1
3RK1323-6DS74-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/5.5KW 2.40A...12.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.22 4 - 6 недель (B) 1
3RK1323-6ES84-3AA3 MOTOR STARTER ECOFAST R2SS AS-INTERFACE ELECTR. SWITCH ELECTR. UE PROTECTION 3-PH 400V/1.5KW 0.60A...4.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 3.038 4 - 6 недель (B) 1

Ключові факти

  • Пускатели доступны для PROFIBUS DP и AS-Interface; подключение данных — HanBrid (PROFIBUS DP) или метод смещения изоляции (AS-Interface).
  • Стандартизированные интерфейсы по спецификации ECOFAST (DESINA-совместимые): Han Q8 для питания, Han 10e для подключения двигателя.
  • Функциональный ряд: от прямых пускателей до реверсивных, устройств плавного пуска и преобразователей частоты (ET 200X).
  • Диапазоны токов/мощностей моделей: 3-PH 400 V / 4 KW при 0.30 A...9.00 A; 400 V / 1.1 KW при 0.30 A...3.00 A; 400 V / 4 KW при 2.40 A...9.00 A; 400 V / 5.5 KW при 2.40 A...12.00 A; 400 V / 1.5 KW при 0.6 A...4 A.
  • Тормозной контакт (опция): 400 V AC / 0.75 A.
  • Входы/выходы: 2DI или 4DI, питание электроники 24 V DC.
  • Подключение через T-образные соединители для данных и питания без разрыва линии.
  • Срок поставки всех позиций — 4 - 6 недель (B), минимальный заказ 1 шт.

Питання та відповіді

Какие полевые шины поддерживают пускатели двигателей ECOFAST?
Пускатели выпускаются в вариантах для PROFIBUS DP и AS-Interface. Для PROFIBUS DP используется интерфейс HanBrid, для AS-Interface — метод смещения изоляции.
Какими разъёмами комплектуются пускатели ECOFAST?
Все пускатели имеют стандартизированные интерфейсы по спецификации ECOFAST (DESINA-совместимые): Han Q8 для питания и Han 10e для подключения двигателя.
Какие типы пускателей входят в систему ECOFAST?
От прямых пускателей до реверсивных пускателей, устройств плавного пуска и преобразователей частоты (ET 200X). Доступны одиночные блоки для распределённых двигателей и изолированные решения (ET 200X) для близко расположенных приводов.
Есть ли у пускателей ECOFAST тормозной контакт?
Да, тормозные контакты доступны как опция с характеристикой 400 V AC / 0.75 A; часть артикулов поставляется без тормозного контакта.
Какой максимальный диапазон тока у представленных пускателей?
Модели SRSSTE на 5.5 KW имеют диапазон 2.40 A...12.00 A при 3-PH 400 V.
Можно ли подключать датчики к пускателям ECOFAST локально?
Да, два или четыре интегрированных цифровых входа (2DI/4DI) позволяют опрашивать датчики непосредственно на месте установки.
