Область применения
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 являются аппаратами для ручной коммутации и/или полного разъединения с созданием видимого разрыва потребителей и распределительных устройств. Они могут включать, проводить и отключать номинальный ток (с учетом определенной перегрузки).
Благодаря аппаратам SENTRIC 3NP4 и 3NP5 последующие потребители становятся всеполюсными и безопасно отключаются от сети под нагрузкой.
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 оптимально подходят установки в распределительных щитах (напр., ALPHA, SIKUS), шкафах для учета электроэнергии (напр., ALPHA 400-ZS) и изолированных распределительных системах. таких как SENTRIC 8HP.
Возможность монтажа в самых различных системах сборных шин обеспечивает им широкое использование при конструировании электрошкафов и систем управления.
Аппараты SENTRIC 3NP4 типоразмеров NH 0002) и NH 00 могут защелкиваться на монтажной рейке 35 мм и оптимально комбинируются с другими коммутационными аппаратами, напр., в конденсаторных батареях для компенсации реактивной мощности.
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5
В сочетании с предохранителями для защиты полупроводников (напр., SITOR) используются для защиты преобразователей частоты и устройств плавного пуска.
Предохранители-выключатели-разъединители SENTRIC NP
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 устойчивы к климатическим воздействиям и отвечают нормам МЭК 60947-1, МЭК 60947-3 и DIN VDE 0660 часть 107.
Для применения в условиях с высоким содержанием серы предлагается типоряд SENTRIC 3NP5, а также аппараты 3NP40 1 и 3NP40 7 с лужением (по запросу.
Кроме того, предохранители-выключатели-разъединители SENTRIC 3NP5 соответствуют нормам BS 5419 , а также допускаются к использованию на судовых установках.1)
Все предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 пломбируются стандартно или с помощью принадлежностей.
Использовать апробированные плавкие вставки!
Соответствует габаритным размерам предохранителей NH 000 (NH 00C) или NH 00 уменьшенного размера; максимальная ширина - 21 мм по МЭК 60269-2-1 и DIN VDE 43620.
Дизайн
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 состоят из нижней части и съемной крышки с рукояткой и смотровым окошком, которое также используется для измерений.
В цокольной части расположены пружинные контакты, дугогасительные камеры и клеммы. В крышке размещаются плавкие вставки или ножеобразные подвижные контакты.
Замена и смена вставок производится без помощи инструментов.
Три главных цепи в цокольной части, а также плавкие вставки в крышке разделены перегродками, которые перекрывают друг друга при открывании и закрывании аппарата.
Такая сильная собственная защита обозначается как «полная переборка» и эффективно препятствует перебросу дуги.
Предохранители-выключатели-разъединители SENTRIC 3NP5 дополнительно оснащаются в цокольной части боковыми моментными пружинами. Они обеспечивают „быстрое включение“ аппарата независимо от скорости действий оператора.
В разъединителях SENTRIC 3NP4 и 3NP5 используются ножевые предохранители NH габаритных размеров от NH 000 до NH 3 согласно МЭК 60269-2-1 и DIN VDE 43620. Кроме того, применяются также предохранители для защиты полупроводников SITOR.
Дальнейшую информацию можно найти в руководстве по эксплуатации аппаратов SENTRIC 3NP4 и 3NP5.
Вспомогательные выключатели (БКП)
Предохранители-выключатели-разъединители SENTRIC 3NP4 и 3NP5 могут дополнительно оснащаться вспомогательными выключателями (БКП) для сообщения о положении рукоятки.
На предохранители-выключатели-разъединители SENTRIC 3NP4 габарита NH 000 можно установить один перекидной контакт (1 W), на габариты от NH 00 до NH 3 - два перекидных контакта (1 W).
Предохранители-выключатели-разъединители SENTRIC 3NP5 можно по выбору оснащать 2-полюсным блок-контактом (1 НО + 1 НЗ). Аппараты с контролем предохранителей имеет такой вспомогательный выключатель в базовом оснащении.
Функции
Контроль предохранителей с помощью автоматических выключателей SIRIUS
При наличии и контроля предохранителей изготовитель стационарно устанавливает и монтирует автоматический выключатель SIRIUS на крышке аппаратов SENTRIC 3NP4 и 3NP5.
При закрытой крышке три полюса автомата SIRIUS подключены параллельно к контролируемым плавким вставкам. При открытой крышке все главные токовые цепи автоматического выключателя обесточиваются.
Внутреннее сопротивление автоматического выключателя достаточно велико, чтобы не оказывать отрицательного влияния на защитные свойства контролируемых плавких вставок.
Перегорание одного из предохранителей ведет к срабатыванию автоматического выключателя. Блок-контакт автомата может использоваться для выдачи сообщения или отключения главной цепи, напр., с помощью контактора.
Сигнальная цепь в предохранителях-выключателях- разъединителях SENTRIC 3NP4 типоразмера NH 00 заказывается дополнительно. В типоразмерах от NH 1 до NH 3 поключение производится через штекерный разъем.
Сигнальная цепь предохранителей-выключателей-разъединителей SENTRIC 3NP5 вместе со штекерным разъемом прилагается к аппарату.
Контроль предохранителей с помощью автоматов SIRIUS не допускается в фидерах с автоматическими выключателями, в которых при аварии может возникать рекуперация постоянного тока с напряжением > 220 В.
В параллельных кабелях и кольцевых сетях для расцепления требуется разность напряжений на выключателе > 24 В.
Электронный контроль предохранителей
При электронном контроле предохранителей устройство ЭКП устанавливается и монтируется изготовителем на крышке аппаратов SENTRIC 3NP4.
ЭКП работает независимо от наличия потребителя. Сигнал о выходе из строя одного из предохранителей через встроенные блок-контакты (2НО + 1 НЗ) поступает как сборный аварийный сигнал на главный щит управления или может вызвать полное отключение потребителя через контактор.
Принцип действия блок-контактов зависит от исполнения устройства ЭКП. При этом модель „A“ обозначает „принцип рабочего тока“, модель „R“ - „принцип тока покоя“ (см. принципиальную схему).
При перегорании предохранителя на аппарате начинает мигать зеленый светодиод (общий сбой), а позицию вышедшего из строя предохранителя указывает красный светодиод . При использовании нескольких аппаратов это облегчает поиск аварийного фидера.
ЭКП автоматически возвращается в положение рабочей готовности сразу после замены неисправных предохранителей. Оптически это состояние подтверждается с помощью рабочей индикации (свечением зеленых диодов).
ЭКП также можно использовать в промышленных сетях с большим количеством высших гармоник.
Технические данные
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Схема подключения

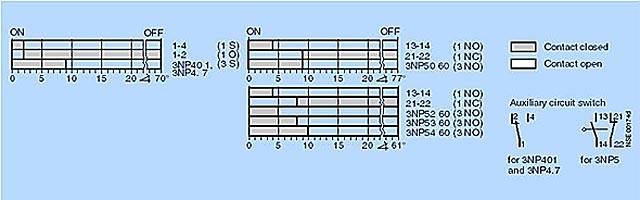

Диаграммы срабатывания главных и доп.контактов SENTRIC 3NP4 and 3NP5
Разъединитель с предохранителями SENTRIC 3NP и контролем предохранителей посредством автомата 3RV1 с доп.контактами 1НО + 1НЗ)

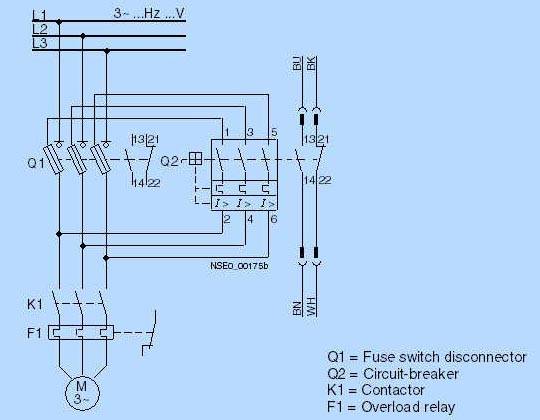

Схема подключения цепей

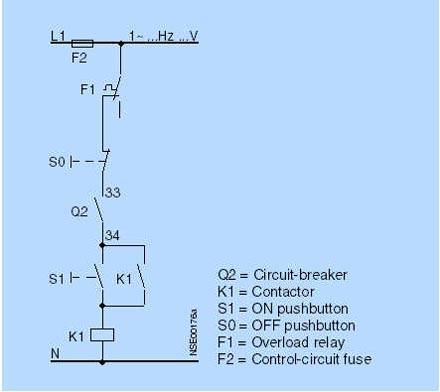

Схема вторичной цепи
Q1 = Предохранительный разъединитель
Q2 = Автоматический выключатель
K1 = Контактор
S1 = Кнопка Вкл
S0 = Кнопка Выкл
F1 = Реле перегрузки
F2 = Предохранитель защиты вторичной цепи
Разъединитель с предохранителями SENTRIC 3NP5 и контролем предохранителей посредством электронного устройства

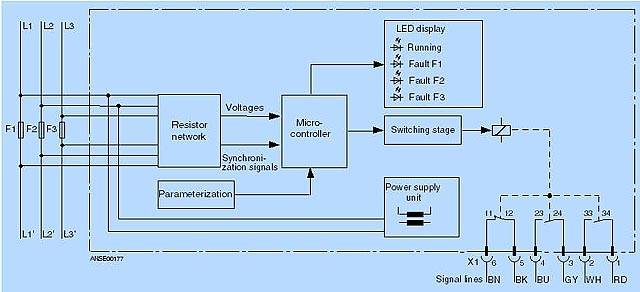

Схематическая диаграмма
Контроль предохранителей по принципу открытой цепи. Допконтакты срабатывают только при наличии напряжения и испорченном предохранителе.
