Распределительные установки /Центры управления двигателями (МСС) SIVACON

Обзорная страница о низковольтных распределительных устройствах и центрах управления двигателями (МСС) SIVACON производства Siemens. Описывается роль низковольтных распредустройств в цепи выработки, передачи и потребления электроэнергии, а также сравнение двух серий щитов — SIVACON 8PV (производство Siemens, Лейпциг) и SIVACON 8PT (технологические партнеры) по номинальным токам, токам электродинамической стойкости, способам монтажа аппаратов и назначению. Страница полезна инженерам и закупщикам при выборе силового центра или МСС для промышленных и общественных объектов.

Распределительные установки /Центры управления двигателями (МСС) SIVACON - Системы распределительных устройств

Электрощиты и центры управления двигателями SIVACON

Низковольтные распределительные устройства выступают связующим звеном между оборудованием для выработки (генераторы), передачи (кабели, воздушные линии) и преобразования (трансформаторы) электроэнергии, с одной стороны, и потребителями (двигатели, электромагнитные клапаны, сервоприводы, аппараты для отопления, освещения и кондиционирования) – с другой.

Поскольку большинство потребителей работает на низком напряжении, то низковольтным распределительным устройствам придается особое значение как в общественных, так и в промышленных сооружениях.

Условием надежного энергоснабжения является высокий коэффициент готовности оборудования, гибкость в отношении изменений и адаптации к соответствующим процессам, а также высокая безопасность в работе и обслуживании.

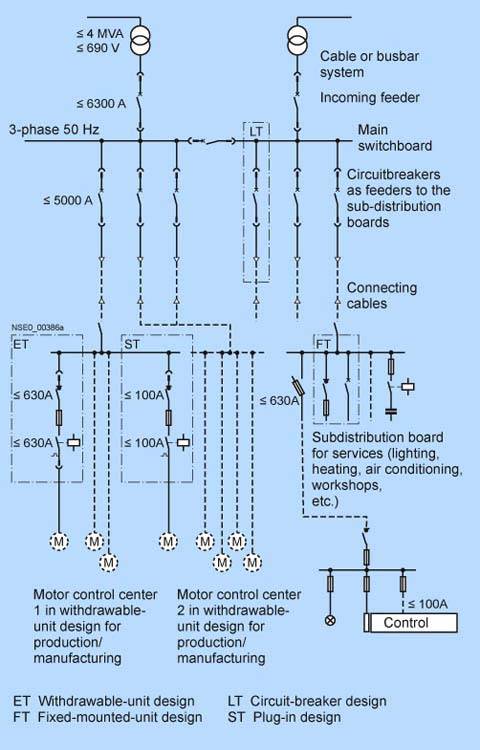

Распределение энергии в низковольтной сети в основном осуществляется через главный щит (силовой центр) и множество вторичных или двигательных распределителей, называемых также центрами управления двигателями (МСС). См. пример рядом.

Оптимальным выбором для решения задач в низковольтной сети с макс. током до 7400 A являются распредустройства SIVACON. Щиты SIVACON 8PV изготавливается компанией Siemens в Лейпциге, SIVACON 8PT – технологическими партнерами рядом с Вами.

Важнейшие критерии выбора указаны в таблице ниже.

Критерий выбора SIVACON 8PV SIVACON 8PT
Расположение шин Верхнее Заднее Верхнее Заднее
Номинальные токи
Сборные шины, до 2500 A 6300 A 7400 A 3200 A
Ввод, до 2500 A 6300 A 6300 A 3200 A
Ток эл.-динам. стойкости, до I pk 110 kA 220 kA (250 kA) 375 kA 187 kA
Способ монтажа оборудования Стационарный Стационарный Стационарный Стационарный 1)
Планочные аппараты Планочные аппараты Планочные аппараты Планочные аппараты
Втычные аппараты Втычные аппараты Втычные аппараты -
Выкатные аппараты Выкатные аппараты Выкатные аппараты -
Вид установки шкафов Отдельностоящие/у стены Отдельностоящие/у стены Отдельностоящие/у стены Отдельностоящие/у стены
Спиной к спине Спиной к спине Спиной к спине Спиной к спине
- Двустороннее обслуживание - -
Назначение Центр управления двигат. Центр управления двигат. Центр управления двигат. -
Распределение ЭЭ Распределение ЭЭ Распределение ЭЭ Распределение ЭЭ
Производится по технологии SIVACON - - x x
  1. По желанию автоматический выключатель может иметь выкатное исполнение.

Ключові факти

  • Распредустройства SIVACON рассчитаны на макс. ток до 7400 A.
  • Щиты SIVACON 8PV изготавливает компания Siemens в Лейпциге; SIVACON 8PT производится технологическими партнерами по технологии SIVACON.
  • Сборные шины SIVACON 8PV — до 2500 A (верхнее расположение шин) или до 6300 A (заднее расположение); ввод — до 2500 A / 6300 A соответственно.
  • Сборные шины SIVACON 8PT — до 7400 A (верхнее расположение шин) или до 3200 A (заднее расположение); ввод — до 6300 A / 3200 A соответственно.
  • Ток электродинамической стойкости Ipk: 8PV — до 110 kA (верхнее) или 220 kA (250 kA) (заднее); 8PT — до 375 kA (верхнее) или 187 kA (заднее).
  • Способы монтажа оборудования: стационарный, планочные аппараты, втычные аппараты, выкатные аппараты (для 8PT с задним расположением шин — только стационарный и планочные; автоматический выключатель по желанию может иметь выкатное исполнение).
  • Виды установки шкафов: отдельностоящие/у стены, спиной к спине; для 8PV с задним расположением шин дополнительно двустороннее обслуживание.
  • Назначение 8PV — центры управления двигателями и распределение электроэнергии; 8PT — только распределение электроэнергии.

Питання та відповіді

Какой максимальный ток поддерживают распределительные устройства SIVACON?
Распределительные устройства SIVACON рассчитаны на работу в низковольтной сети с максимальным током до 7400 A.
Чем отличаются SIVACON 8PV и SIVACON 8PT?
SIVACON 8PV изготавливается компанией Siemens в Лейпциге, а SIVACON 8PT — технологическими партнерами по технологии SIVACON. Они различаются номинальными токами сборных шин и ввода, токами электродинамической стойкости, допустимыми способами монтажа аппаратов и назначением (8PV может использоваться как центр управления двигателями, 8PT — только для распределения электроэнергии).
Какие способы монтажа аппаратов возможны в щитах SIVACON?
Стационарный монтаж, планочные аппараты, втычные аппараты и выкатные аппараты. Для SIVACON 8PT с задним расположением шин доступны только стационарный монтаж и планочные аппараты; автоматический выключатель по желанию может иметь выкатное исполнение.
До какого тока электродинамической стойкости рассчитаны щиты SIVACON?
Ток электродинамической стойкости Ipk составляет: у 8PV — до 110 kA (верхнее расположение шин) или 220 kA (250 kA) (заднее); у 8PT — до 375 kA (верхнее) или 187 kA (заднее).
Можно ли использовать SIVACON как центр управления двигателями (МСС)?
Да, серия SIVACON 8PV предназначена как для центров управления двигателями, так и для распределения электроэнергии. SIVACON 8PT применяется только для распределения электроэнергии.
