Телеметрия и удаленное обслуживание

Обзорный материал по системам телеметрии и удалённого обслуживания Siemens: SINAUT ST7 для мониторинга и управления распределёнными станциями через WAN-сети и SIMATIC TeleService для удалённого доступа к контроллерам SIMATIC через телефонную сеть. Описаны варианты построения центра управления, типы каналов связи, буферизация данных, синхронизация времени и дистанционное программирование. Страница полезна инженерам АСУ ТП, проектирующим системы телемеханики для рассредоточенных объектов.

Телеметрия и удаленное обслуживание - Введение SINAUT

SINAUT ST7 - это система, базирующаяся на функциональных возможностях систем автоматизации SIMATIC S7, предначзначенная для автоматического мониторинга и управления производственными станциями с поддержкой обмена данными с одним или несколькими центрами управления, а также между собой через глобальные сети (WAN - wide area network).

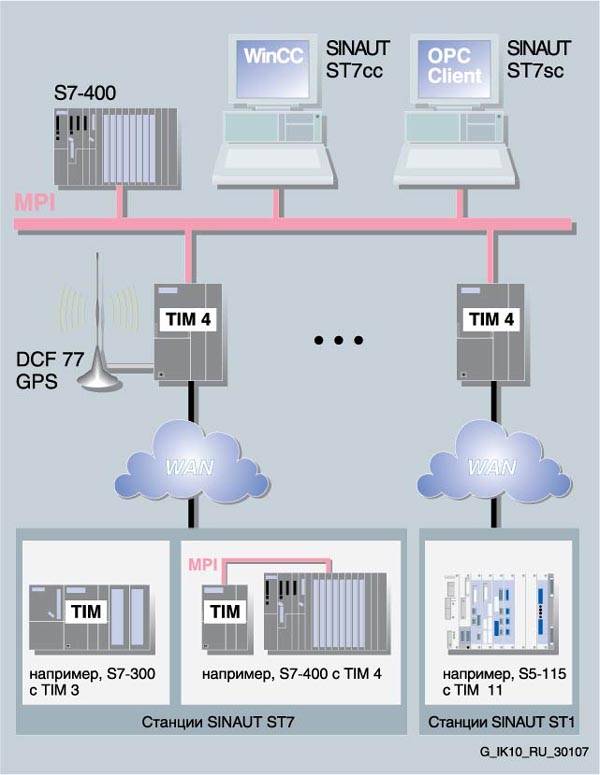

Центр управления

Для построения центра управления может использоваться несколько вариантов:

  • Центр управления на основе центрального процессора S7-300 или S7-400. Наиболее подходящее решение для центров управления, в которых необходимо своевременную информацию о текущем состоянии производственного процесса. Управление работой станций осуществляется изменением уставок и параметров настройки станций.
  • SINAUT ST7cc - центр управления на основе компьютера, оснащенного программным обеспечением SIMATICWinCC. Идеальный вариант центра управления для систем SINAUTST7 и SINAUTST1. Разработан для событийно-управляемого обмена данными через WAN, в котором все сообщения снабжаются отметками даты и времени. Передача данных осуществляется по стандартным или резервированным каналам связи. В последнем случае необходимо наличие программного обеспечения WinCC/Redundancy.
  • SINAUT ST7sc - центр управления на основе компьютера с программным обеспечением других производителей, поддерживающим обмен данными через ОРС интерфейс. Система SINAUTспособна поддерживать обмен данными с программным обеспечением других производителей через “DataAccessInterface” (интерфейс доступа к данным). При этом ST7sc поддерживает мощные буферные механизмы, позволяющие исключать потерю данных даже в случае отказа стандартных или резервированных ОРС клиентов.

Глобальные сети SINAUT WAN

  • Частные или арендуемые выделенные линии связи (электрические или оптические)
  • Радиосети радиорелейные или радиальные сети, плюс передача данных с использованием временного интервала
  • Аналоговые телефонные сети
  • Цифровые ISDN сети (в том числе и выделенные каналы связи)
  • Мобильные радиосети (GSM)

В рамках одного проекта допускается использование безграничного количества сочетаний различных каналов связи WAN.

Обмен данными при появлении изменений

Обмен данными между отдельными центральными процессорами и центром управления производится в случае появления изменений в состояниях данной системы автоматизации. Обеспечивается индикация отказов соединений, центральных процессоров и центров управления. Обновление данных выполняется автоматически после устранения выявленных неисправностей.

Локальное сохранение данных

Специальной функцией коммуникационных модулей TIM системы SINAUTST7 является локальное сохранение данных. Модуль TIM оснащен встроенной памятью емкостью 1 Мбайт для временного хранения данных в случае повреждения канала связи или отказа партнера по связи. Возможно сохранение сообщений с отметками даты и времени.

Синхронизация даты и времени

Для синхронизации даты и времени центральных процессоров и центров управления в системе SINAUTмогут использоваться приемники сигналов точного времени DCF77 или GPS (GlobalPositioningSystem– глобальная система определения местоположения). Снабжение сообщений отметками даты и времени являются стандартными функциями системы SINAUT.

Дистанционное программирование и диагностика

Система SINAUT способна связывать большое количество систем автоматизации, расположенных на обширных площадях. Важной особенностью этой системы явлмяти.тметками даты и временияется возможность выполнения дистанционной диагностики и программирования систем автоматизации через WAN без нарушения функционирования всех сетей.

SIMATIC TeleService

Доступ к встроенному интерфейсу MPI систем автоматизации SIMATIC S7/C7, SIMATIC TDC и SIMOTION, а также панелей оператора может быть выполнен через телефонную сеть. Для этой цели дополнительно необходим TS адаптер и модем. Программное обеспечение TeleService устанавливается на компьютере/программаторе и устанавливает соединения с машинами/предприятиями через телефонную сеть. Через эти соединения обеспечивается всех функциональных возможностей пакетов STEP 7, Drive ES, SIMOTION SCOUT, установленных на том же компьютере. С точки зрения функциональных возможностей такое соединение аналогично непосредственному подключению программатора/компьютера к MPI интерфейсу контроллера.

Ключові факти

  • SINAUT ST7 базируется на функциональных возможностях систем автоматизации SIMATIC S7 и предназначена для автоматического мониторинга и управления станциями с обменом данными через WAN.
  • Центр управления может строиться на CPU S7-300/S7-400, на компьютере с ПО SIMATIC WinCC (SINAUT ST7cc) или на компьютере со сторонним ПО через OPC-интерфейс (SINAUT ST7sc).
  • Для резервированных каналов связи в ST7cc требуется программное обеспечение WinCC/Redundancy.
  • Поддерживаемые WAN-каналы: выделенные линии (электрические/оптические), радиосети, аналоговые телефонные сети, цифровые ISDN, мобильные радиосети GSM; в одном проекте допускаются любые сочетания.
  • Модуль TIM имеет встроенную память 1 Мбайт для локального сохранения данных при повреждении канала связи или отказе партнёра по связи.
  • Синхронизация даты и времени выполняется приёмниками DCF77 или GPS; отметки даты и времени в сообщениях — стандартная функция SINAUT.
  • Обмен данными происходит при изменении состояний системы автоматизации; после устранения неисправностей данные обновляются автоматически.
  • TeleService обеспечивает доступ к интерфейсу MPI контроллеров SIMATIC S7/C7, SIMATIC TDC, SIMOTION и панелей оператора через телефонную сеть; дополнительно нужны TS адаптер и модем.

Питання та відповіді

Что такое SINAUT ST7?
Система на базе функциональных возможностей SIMATIC S7 для автоматического мониторинга и управления производственными станциями с обменом данными с одним или несколькими центрами управления через глобальные сети (WAN).
Какие варианты центра управления поддерживает SINAUT ST7?
Три варианта — центральный процессор S7-300 или S7-400, компьютер с ПО SIMATIC WinCC (SINAUT ST7cc) и компьютер со сторонним ПО через OPC-интерфейс (SINAUT ST7sc).
По каким каналам связи работает SINAUT?
Выделенные линии (электрические или оптические), радиосети, аналоговые телефонные сети, цифровые ISDN и мобильные GSM-сети; в одном проекте допустимы любые сочетания каналов.
Что происходит с данными при обрыве канала связи?
Коммуникационный модуль TIM сохраняет данные локально во встроенной памяти ёмкостью 1 Мбайт, включая сообщения с отметками даты и времени.
Как синхронизируется время в системе SINAUT?
С помощью приёмников сигналов точного времени DCF77 или GPS; снабжение сообщений отметками даты и времени — стандартная функция системы.
Можно ли программировать контроллеры дистанционно через SINAUT?
Да, система позволяет выполнять дистанционную диагностику и программирование систем автоматизации через WAN без нарушения функционирования сетей.
Что нужно для удалённого доступа к контроллеру SIMATIC через телефонную сеть?
ПО TeleService на компьютере/программаторе, TS адаптер и модем; доступ выполняется к встроенному MPI-интерфейсу SIMATIC S7/C7, TDC, SIMOTION и панелей оператора.
