Область применения
С помощью аппаратуры межсетевого обмена данными преимущества сетей Industrial Ethernet, PROFIBUS, EIB и AS-Interface могут быть объединены в единой сетевой структуре.
Межсетевой обмен данными может поддерживаться специализированными модулями связи, программируемыми контроллерами и компьютерами. В компьютерах и программируемых контроллерах для решения подобных задач используются встроенные интерфейсы или коммуникационные процессоры соответствующих типов. Модули связи обеспечивают автономный обмен данными между двумя сетями.

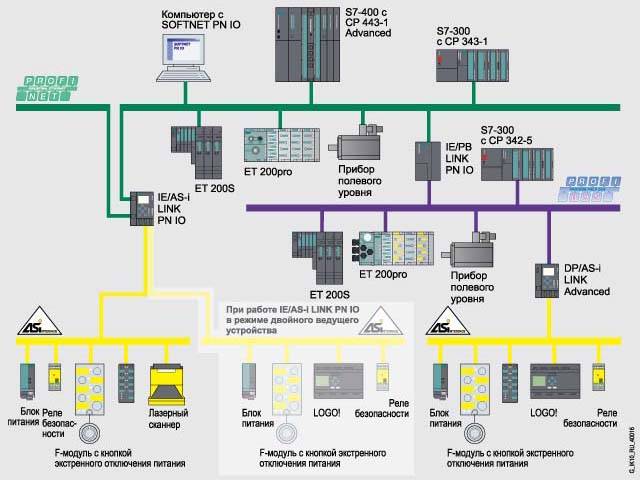

Для организации межсетевого обмена данными находят применение модули следующих типов:
- Модули IE/PB Link и IE/PB Link PN IO для организации обмена данными между Industrial Ethernet и PROFIBUS (обеспечивается поддержка профиля PROFIsafe).
- Модуль IE/AS-i LINK PN IO для организации обмена данными между Industrial Ethernet и AS-Interface.
- Модуль IWLAN/PB Link PB IO для организации обмена данными между IWLAN и PROFIBUS.
- Модули DP/AS-i LINK Advanced и DP/AS-Interface Link 20E для организации обмена данными между PROFIBUS и AS-Interface.
- Модуль DP/EIB Link для организации обмена данными между PROFIBUS и KNX/EIB.
В программируемых контроллерах SIMATIC S7-200, S7-300, S7-400, SINUMERIK и SIMOTION C межсетевой обмен данными происходит через встроенные интерфейсы и/или через коммуникационные процессоры. Управление межсетевым обменом данными осуществляет центральный процессор контроллера.
Сетевые переходы PROFINET с функциями proxy
Сегменты сети PROFIBUS могут подключаться к Industrial Ethernet через PROFINET proxy. Такие соединения выполняются через системы компьютерного управления SIMATIC WinAC PN, центральные процессоры программируемых контроллеров SIMATIC S7-300/400 с встроенными интерфейсами DP и PN, модули связи IE/PB Link или IE/PB Link PN IO.
Для подключения к беспроводным сетям могут использоваться точки доступа семейства SCALANCE W-700 и модули связи IWLAN/PB Link PN IO. Это позволяет выполнять доступ к данным всех стандартных ведомых устройств PROFIBUS со стороны контроллеров ввода-вывода сети PROFINET.
PROFINET
Базируясь на Industrial Ethernet, PROFINET обеспечивает поддержку непосредственного обмена данными между приборами ввода-вывода полевого уровня и контроллерами ввода-вывода, а также изохронного режима в распределенных системах управления перемещением.
Кроме того, PROFINET позволяет создавать модульные системы управления с распределенным интеллектом (Component Based Automation).
Типы приборов PROFIBUS DP
Все приборы сети PROFIBUS DP можно разделить на три группы:
Ведущее DP устройство класса 1
Ведущие DP устройства класса 1 являются основными компонентами сети PROFIBUS DP. В этом режиме программируемый контроллер или компьютер управляет циклическим обменом данными с ведомыми DP устройствами.
Ведущее DP устройство класса 2
Приборы этого типа (программаторы, приборы контроля) используются для выполнения пуско-наладочных работ, конфигурирования DP системы и контроля (диагностики) за работой системы. Например, они позволяют считывать значения входных и выходных сигналов, диагностическую информацию и параметры настройки ведомых DP устройств.
Ведомые DP устройства
Ведомые DP устройства - это станции ввода-вывода, поддерживающие обмен данными с ведущими DP устройствами. Объем входных и выходных данных на телеграмму зависит от типа прибора и может достигать 244 байт.
Ведущее устройство AS-Interface
AS-Interface - это сеть с одним ведущим устройством, блоками питания и ведомыми устройствами. Управление обменом данными с ведомыми устройствами выполняет ведущее сетевое устройство.
