Обслуживание коммуникационных задач по обмену данными между PROFIBUS-DP и AS интерфейсом.
Использование AS интерфейса как подсети PROFIBUS-DP.
Управление работой до 62 ведомых устройств AS интерфейса в соответствии со спецификацией AS интерфейса версии 2.1.
Светодиодная индикация состояний подключенных ведомых устройств.
Возможность запуска AS интерфейса без использования PROFIBUS-DP.
Особенности
Сокращение расходов на монтаж, так как питание полностью осуществляется из кабеля AS-Interface и, таким образом, поэтому не требуется наличия дополнительного источника питания.
Малое время ввода в эксплуатацию благодаря простому проектированию с помощью нажатия кнопки
Сокращение времени простоев и обслуживания при выходе из строя slave-устройства благодаря светодиодной индикации

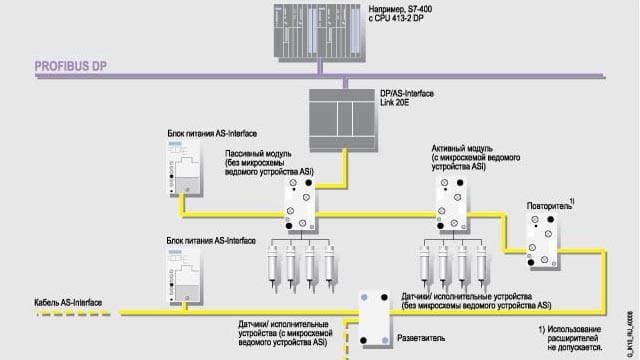

Пример сетевого перехода от PROFIBUS DP на AS-интерфейс через DP/AS-Interface Link 20E
Область применения
Модуль DP/AS Link 20E выполняет функции ведомого устройства PROFIBUS-DP (в соответствии с требованиями IEC 61158/ EN 50170), а также ведущего устройства AS интерфейса (в соответствии с требованиями EN 50295).
В качестве ведущих устройств PROFIBUS-DP могут использоваться:New List ul1
Программируемые контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5.
Программируемые контроллеры SIMATIC S7-400 с коммуникационным процессором CP 443-5 Extended.
Программируемые контроллеры SIMATIC S5 с коммуникационным процессором CP 5431 FMS/DP или интерфейсным модулем IM 308С.
Промышленные компьютеры с коммуникационными процессорами CP 5613 или CP 5614, а также коммуникационными процессорами CP 5611/ CP 5511 и пакетом SOFTNET DP.
Системы автоматизации других производителей, поддерживающие функции стандартного ведущего устройства PROFIBUS-DP.New List ul2
Модуль DP/AS Link 20E не может работать в сочетании с расширителем AS интерфейса.
Дизайн
Модуль выпускается в компактном пластиковом корпусе со степенью защиты IP 20 и предназначен для установки на 35-мм профильную шину DIN. На его фронтальной панели расположены светодиоды индикации рабочих режимов AS интерфейса, состояния подключенных по AS-интерфейсу устройств, адреса ведомого PROFIBUS-DP устройства, ошибки в передаче данных по PROFIBUS-DP. Кроме того, на фронтальной панели расположена кнопка, с помощью которой можно изменять режимы работы модуля, принимать существующую конфигурацию, устанавливать адрес ведомого DP устройства. Питание модуля осуществляется по шине AS интерфейса.
Функции
Модуль DP/AS 20 позволяет ведущему устройству PROFIBUS-DP обслуживать до 248 дискретных элементов (до 124 входов и до 124 выходов), подключаемых к AS интерфейсу. Модуль может использоваться в стандартном рабочем режиме AS-интерфейса (М2). В этом режиме может выполняться обращение к битам данных ведомых устройств. При этом поддерживаются следующие запросы ведущего устройства:
Изменение адреса.
Запись параметров.
Чтение данных конфигурации.
Установка режимов конфигурирования.
Установка текущей конфигурации.
Конфигурирование
Конфигурирование модуля DP/AS поддерживается пакетами STEP 7 (от версии 4.1 и выше) и COM PROFIBUS (от версии 3.2 и выше). Дополнительно к этому в комплект описания включен GSD-файл. Этот файл может быть использован, например, для конфигурирования системы из STEP 7 или COM PROFIBUS более ранних версий.
Специального конфигурирования AS-интерфейса не требуется. Более того, AS-интерфейс может включаться в работу без связи с сетью PROFIBUS.
Технические данные
| Технические характеристики | |
|---|---|
| Время цикла AS-интерфейса | 5мс на сеть с 31 ведомым устройством, 10мс на сеть с 62 ведомыми устройствами |
| Скорость передачи данных по PROFIBUS-DP | До 12 Мбит/с |
| Поддерживаемый профиль ведущего устройства AS-интерфейса | M0e, М1e в соответствии со спецификацией AS интерфейса версии 2.1 |
| Конфигурирование AS-интерфейса | С помощью кнопки на фронтальной панели модуля. |
| Интерфейсы: | |
| подключения к AS-интерфейсу | 7-полюсный терминальный блок с винтовыми зажимами |
| подключения к PROFIBUS-DP | 9-полюсное гнездо соединителя D-типа |
| Питание | От кабеля AS-интерфейса в соответствии со спецификацией сети EN 50295 |
| Потребляемый ток: | |
| от AS-интерфейса | До 200мА |
| от PROFIBUS-DP | До 90мА |
| Потребляемая мощность | 3.7Вт |
| Монтаж | На профильную шину DIN или на плоскую поверхность. |
| Степень защиты | IP 20 |
| Диапазон рабочих температур | 0 … 60°C при горизонтальной установке, 0 … 45°C при вертикальной установке |
| Диапазон температур хранения и транспортировки | -40 … +70°C |
| Относительная влажность | 95% при 25°C |
| Формат модуля | S7-200 |
| Габариты | 90х80х60мм |
| Масса | 200 г |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GK1415-2AA01 | SIMATIC NET, МОДУЛЬ СВЯЗИ DP/AS-I 20 E: ДЛЯ ОРГ. ОБМЕНА ДАННЫМИ МЕЖДУ PROFIBUS-DP И AS-INTERFACE, IP20 , ВЕДОМОЕ УСТР. PROFIBUS-DP, ВЕДУЩЕЕ УСТРОЙСТВО AS-I ПРОФИЛЯ M0E/M1E СПЕЦИФИКАЦИИ V2.11 | 0.242 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GK1971-2DS01-0AA0 | SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, НЕМЕЦКИЙ ЯЗЫК | 0.921 | по запросу (D) | 1 |
| 6GK1971-2DS01-0AA1 | SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, АНГЛИЙСКИЙ ЯЗЫК | 0.864 | по запросу (D) | 1 |
| 6GK1971-2DS01-0AA2 | SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ФРАНЦУЗКИЙ ЯЗЫК | 0.909 | по запросу (D) | 1 |
| 6GK1971-2DS01-0AA3 | SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ИСПАНСКИЙ ЯЗЫК | 0.923 | по запросу (D) | 1 |
| 6GK1971-2DS01-0AA4 | SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ИТАЛЬЯНСКИЙ ЯЗЫК | 0.912 | по запросу (D) | 1 |
| 6GK1975-1AA00-3AA0 | SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК | 0.017 | 4 - 6 недель (B) | 1 |
