PN OPC сервер

Страница описывает PN OPC сервер (SIMATIC NET) — программный продукт Siemens, предоставляющий стандартный OPC-интерфейс для обмена данными через Industrial Ethernet между Windows-приложениями и PROFInet компонентами. Сервер работает по протоколу DCOM, использует переменные и символы, созданные в SIMATIC iMap и STEP 7, и может параллельно работать с S7-коммуникациями. Приведены функции, технические данные, заказные номера ПО и средства проектирования SIMATIC iMap.

PN OPC сервер - Системное подключение для PG/PC/software

  • OPC интерфейс для обеспечения доступа к данным PROFInet компонентов.

  • Использование объектов и символов определенных PROFInet инжиниринговыми средствами SIMATIC iMAP и STEP 7

  • Расширение существующих инсталляций PROFInet функциональностью. Возможность параллельной работы с другими коммуникационными протоколами. Например, S7-функций связи, поддерживаемых SOFTNET-S7 для Industrial Ethernet.

  • OPC Scout как OPC client с функциональностью браузера для всех перемнных (тэгов) PROFInet компонентов.

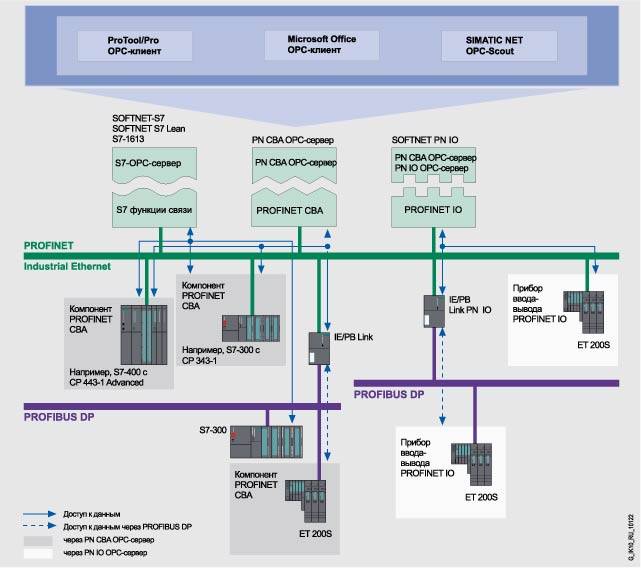

Системная интеграция с PN CBA OPC server

Особенности

  • Полная интеграция PN OPC-серверов в SIMATIC NET OPC-сервер

  • Поддержка нового стандарта PROFInet

  • Непосредственное использование переменных и символов, созданных с помощью SIMATIC iMap и STEP 7

  • Параллельная работа с другими коммуникационными протоколами. Например, с S7-функциями связи, поддерживаемыми SOFTNET-S7 для Industrial Ethernet

  • Через стандартный интерфейс OPC может устанавливаться связь приложений C++ или Visual Basic-Anwendungen, а также других Windows-приложений, поддерживающими функции OPC-клиентов (например, Microsoft Office) с PROFInet компонентами

Область применения

  • PN OPC сервер (PROFInet OPC server) является стандартным интерфейсом для организации обмена данными через Industrial Ethernet между компьютерными приложениями и PROFInet компонентами.

  • Приложения - OPC клиенты связываются с PN OPC сервером через стандартный, открытый, независимый от производителя интерфейс.

  • Свойства PN OPC сервера:

  • Стандартизированный доступ OPC совместимых приложений Windows к данным PROFInet компонентов

  • Унифицированный и простой в обслуживании интерфейс пользователя

  • Высокопроизводительный доступ к данным через пользовательский интерфейс (C++)

  • Простое использование интерфейса автоматизации (VB) и OPC data control

  • Обмен данными через Internet сиспользованием интерфейса OPC XML-DA.

  • Основан на новом стандарте PROFInet. Этот стандарт позволяет:

  • Поддерживать компонентную технологию в сфере автоматизации

  • Использовать графическое конфигурирование связи между интеллектуальными устройствами, вместо дорогостоящего и трудоемкого программирования

  • Использовать системно широкий инжиниринг с объединением в масштабах одной системы модулей различных производителей

  • Обеспечить вертикальную интеграцию. Использование IT-технологий и PN OPC сервера для получения доступа через Industrial Ethernet к данным PROFInet компонентов.

Функции

  • PN OPC сервер коммуникацирует с PROFInet компонентами через Industrial Ethernet, используя DCOM протокол.

  • Открытая системная стандартизация адресации используя логические имена объектов от компонента автоматизации или программируемого логического контроллера.

  • Возможна параллельная работа с другими протоколами, такими как:

  • S7 коммуникации

  • S5-совместимые коммуникации (SEND/RECEIVE)

  • Эффективный обмен данными с компонентами процесса:

  • Синхронное и асинхронное чтение и запись переменых

  • Контроль величин через OPC server с сообщением клиенту при прохождении изменения

  • Различные клиенты могут работать одновременно с OPC сервером

  • OPC Scout как OPC клиент с функциональностью браузера для всех тэгов PROFInet компонентов

Интерфейсы

  • "Custom interface" для быстродействующих C++ приложений

  • "Automation interface" для простых по созданию Visual Basic приложений

  • OPC Data Control для простого создания клиентских приложений посредством конфигурации ActiveX управления

  • XML-DA интерфейс для обмена данными по спецификации 1.8 OPC-Организации

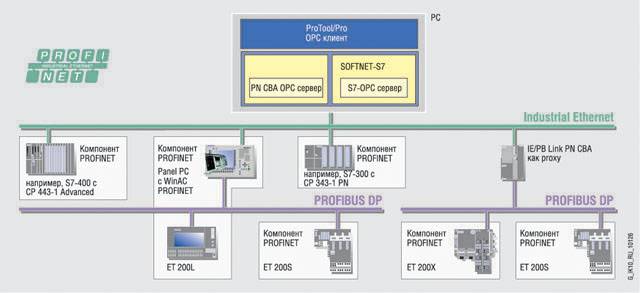

Пример применения PN OPC-сервера

Проектирование

  • Для конфигурирования PROFInet коммуникаций требуется отдельное средство проектирования, SIMATIC iMAP; оно предлагается как опциональный пакет для STEP 7.

  • Ассоциации между PROFInet компонентами конфигурируются графически с SIMATIC iMap. За исключением взаимосвязанных данных, средство проектирования создает данные для доступа на PN OPC server от систем визуализации или Office приложений.

Технические данные

Технические данные
Программирование • Открытое и стандартное
• Синхронная и асинхронная запись и чтение переменных
• Контроль значений переменных OPC-сервером и формирование сообщений клиенту при выявлении изменений
• Обработка больших объемов данных за короткие промежутки времени
Интерфейсы • Custom Interface (C++)
• Automation Interface (Visual Basic, Excel, Access,...)
• OPC Data Control
• OPC XML-интерфейс для обеспечения доступа к данным
Протокол • DCOM
Проектирование SIMATIC iMap для проектирования систем связи между PROFInet компонентами

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/automation/cba

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6GK1706-0HB00-3AL0 SIMATIC NET IE PN CBA OPC-SERVER, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 0.1 6 - 8 недель (C) 1
6GK1706-0HB64-3AA0 SIMATIC NET IE PN CBA OPC-SERVER/2006 CD С ПРОГР. ОБЕСП. PROFINET OPC-СЕРВЕР ДЛЯ CBA, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, 2000PRO/SV; WINDOWS 2003 SERVER ДЛЯ КАРТ CP 1512 / CP 1612 0.25 6 - 8 недель (C) 1
6GK1706-0HB64-3AE0 SIMATIC NET IE PN CBA OPC-SERVER/2006 ОБНОВЛЕНИЕ ОТ ВЕРСИИ 6.0 ДО ВЕРСИИ 2006 CD С ПРОГР. ОБЕСП. PROFINET OPC-СЕРВЕР ДЛЯ CBA, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000PRO/SV; WINDOWS 2003SERVER ДЛЯ КАРТ CP 1512 / CP 1612/ CP7515 0.25 6 - 8 недель (C) 1
6GK1706-0XW00-3AL0 SIMATIC NET IE DX OPC-SERVER, СЕРВИС ОБНОВЛЕНИЯ В ТЕЧЕНИИ ГОДА С АВТОМАТИЧЕСКИМ РАСШИРЕНИЕМ, ТРЕБУЕТСЯ ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 0.1 по запросу (D) 1
6GK1706-0XW64-3AA0 SIMATIC NET IE DX OPC-SERVER/ 2006; РАСШИРЕНИЕ SIMATIC NET OPC-SERVER ДЛЯ OPC-DX ФУНКЦИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XPPRO, 2000PRO/SV; WINDOWS 2003 SERVER 0.25 по запросу (D) 1
6GK1706-0XW64-3AE0 SIMATIC NET IE DX OPC-SERVER/ 2006; ОБНОВЛЕНИЕ ВЕРСИИ 2006 РАСШИРЕНИЯ SIMATIC NET OPC-SERVER ДЛЯ OPC-DX ФУНКЦИЙ, ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА (Н,А); ДЛЯ 32БИТ WINDOWS XP PRO, 2000 PRO/SV; WINDOWS 2003 SERVER 0.25 6 - 8 недель (C) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7820-0CC01-0YX2 SIMATIC S7, IMAP, СЕРВИС ОБНОВЛЕНИЯ ПОСЛЕДНИМИ ВЕРСИЯМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 0.1 6 - 8 недель (C) 1
6ES7820-0CC04-0YA5 SIMATIC S7, IMAP V3.0, ИНЖЕНЕРНОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗ. КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (НЕМ., АНГЛ., ФР., ИСП., ИТ.), РАБОТА ПОД WIN2000PROF/XPPROF/SERVER2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:S7-300/400, ET 200X/S, PROFINET CBA 0.25 6 - 8 недель (C) 1
6ES7820-0CC04-0YE5 SIMATIC S7, ОБНОВЛЕНИЕ IMAP ДО ВЕРСИИ 3.0, ИНЖЕНЕРНОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗ. КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (НЕМ., АНГЛ., ФР., ИСП., ИТ.), РАБОТА ПОД WIN2000PROF/XPPROF/SERVER2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ:S7-300/400, ET 200X/S, PROFINE 0.25 6 - 8 недель (C) 1

Ключові факти

  • PN OPC сервер обеспечивает обмен данными между компьютерными приложениями и PROFInet компонентами через Industrial Ethernet с использованием протокола DCOM.
  • Поддерживаются интерфейсы Custom Interface (C++), Automation Interface (Visual Basic, Excel, Access), OPC Data Control и XML-DA интерфейс.
  • Возможна синхронная и асинхронная запись и чтение переменных; контроль значений с сообщением клиенту при изменении.
  • Параллельная работа с другими протоколами: S7 коммуникации и S5-совместимые коммуникации (SEND/RECEIVE).
  • Для конфигурирования PROFInet коммуникаций требуется SIMATIC iMap (опциональный пакет для STEP 7).
  • Заказной № 6GK1706-0HB64-3AA0 — SIMATIC NET IE PN CBA OPC-SERVER/2006 CD, одна лицензия на установку, для 32-бит Windows XP Pro, 2000Pro/SV, Windows 2003 Server, для карт CP 1512 / CP 1612.
  • Заказной № 6GK1706-0HB00-3AL0 — сервис автоматического обновления ПО в течение 1 года, требуется текущая версия ПО.
  • Заказной № 6GK1706-0XW64-3AA0 — DX OPC-SERVER/2006, расширение SIMATIC NET OPC-SERVER для OPC-DX функций.
  • Срок доставки позиций — 6–8 недель (C), часть позиций — по запросу (D); минимальный заказ — 1 шт.

Питання та відповіді

Что такое PN OPC сервер?
Это стандартный интерфейс SIMATIC NET для организации обмена данными через Industrial Ethernet между компьютерными приложениями (OPC-клиентами) и PROFInet компонентами. Работает по протоколу DCOM.
Какие приложения могут подключаться к PN OPC серверу?
Любые OPC-совместимые Windows-приложения: C++ приложения через Custom Interface, Visual Basic/Excel/Access через Automation Interface, а также приложения на базе OPC Data Control (ActiveX).
Какой протокол используется для связи с PROFInet компонентами?
Связь осуществляется через Industrial Ethernet с использованием протокола DCOM.
Какое ПО нужно для конфигурирования PROFInet коммуникаций?
Требуется отдельное средство проектирования SIMATIC iMap, предлагаемое как опциональный пакет для STEP 7. Ассоциации между компонентами конфигурируются графически.
Можно ли использовать PN OPC сервер одновременно с S7-связью?
Да, возможна параллельная работа с другими протоколами, например с S7-функциями связи, поддерживаемыми SOFTNET-S7 для Industrial Ethernet, и S5-совместимыми коммуникациями (SEND/RECEIVE).
Под какие операционные системы предназначен PN CBA OPC-SERVER/2006?
Для 32-битных Windows XP Pro, Windows 2000 Pro/SV и Windows 2003 Server, для карт CP 1512 / CP 1612 (в версии обновления также CP 7515).
Какой заказной номер у PN CBA OPC сервера и каков срок поставки?
6GK1706-0HB64-3AA0 (CD с ПО, одна лицензия на установку), срок доставки 6–8 недель (C). Также доступен сервис обновления 6GK1706-0HB00-3AL0.
