Пускатели двигателей ECOFAST

Каталожная страница распределённых пускателей двигателей ECOFAST (Siemens) для локального включения и защиты приводов с интерфейсами PROFIBUS DP и AS-Interface. Приведены варианты: прямые, реверсивные, мягкие пускатели и преобразователи частоты (ET 200X), с механическим или электронным коммутационным элементом и защитой двигателя. Страница предназначена инженерам АСУТП при подборе артикула по мощности, диапазону тока, наличию тормозного контакта и типу шины.

Пускатели двигателей ECOFAST - Устройства с PROFIBUS-DP Distributed motor starters are used for switching and protecting loads locally. Variants with graded functional scope and with different installation possibilities ensure that both the functional requirements of the process and the constructional boundary conditions of the machine or installation are taken into account. Distributed motor starters are available for PROFIBUS DP and AS-Interface.

The starters can be installed in the vicinity of the motor or mounted onto the motor.

The following are available

  • Single units for geographically distributed motors and
  • Isolated solutions (ET 200X) for drives installed close together.

The functionality in the ECOFAST system ranges from direct on-line starters, to reversing starters and soft starters through to frequency converters (ET 200X).

Brake contacts are available as an option for the starters. Two resp. four integrated digital contacts enable sensors to be scanned locally.

All starters are equipped throughout with standardized interfaces for data and power in accordance with the ECOFAST specification (DESINA compatible):

  • HanBrid for PROFIBUS DP resp. insulation displacement method for AS-Interface
  • Han Q8 for the power supply
  • Han 10e for motor connection

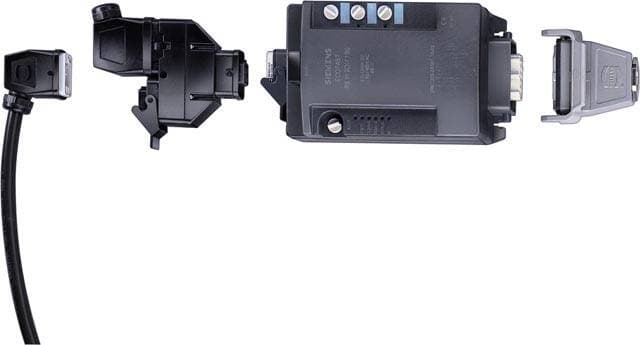

The starters can be connected using T pieces for data and power to prevent interruption.

Технические данные

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
3RK1303-2AS54-1AA0 MOTOR STARTER ECOFAST RST 2DI PROFIBUS DP MECH. SWITCHING THERM. UE PROTECTION 3-PH 400 V/4 KW 0.30 A...9.00 A WITHOUT BRAKE CONTACT 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.592 4 - 6 недель (B) 1
3RK1303-2AS54-1AA3 MOT. STARTER ECOFAST RST 2DI/1B PROFIBUS DP 1.58 4 - 6 недель (B) 1
3RK1303-5BS44-3AA0 MOTOR STARTER ECOFAST RSE 4DI PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.635 4 - 6 недель (B) 1
3RK1303-5BS44-3AA3 MOT. STARTER ECOFAST RSE4DI/1BO PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.645 4 - 6 недель (B) 1
3RK1303-5CS44-3AA0 MOTOR STARTER ECOFAST RSE 4DI PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/4 KW 2.40 A...9.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.625 4 - 6 недель (B) 1
3RK1303-5CS44-3AA3 MOT. STARTER ECOFAST RSE4DI/1BO PROFIBUS DP MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/4 KW 2.40 A...9.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.647 4 - 6 недель (B) 1
3RK1303-6BS74-3AA0 MOT. STARTER ECOFAST SRSSTE 4DI PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.17 4 - 6 недель (B) 1
3RK1303-6BS74-3AA3 STARTER ECOFAST SRSSTE 4DI/1BO PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.225 4 - 6 недель (B) 1
3RK1303-6DS74-3AA0 MOTOR STARTER ECOFAST SRSSTE PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/5.5 KW 2.40 A...12.00 A WITHOUT BRAKE CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.245 4 - 6 недель (B) 1
3RK1303-6DS74-3AA3 MOTOR STARTER ECOFAST SRSSTE PROFIBUS DP ELECTR. SWITCHING ELECTR./THERM. UE PROTECTION 3-PH 400 V/5.5 KW 2.40 A...12.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI DC24 V 24 V DC HAN Q4/2 - HAN 1NC 2.138 4 - 6 недель (B) 1
3RK1303-6ES84-3AA3 MOT. STARTER ECOFAST R2SS PROFIBUS DP ELECTRON. SWITCHING ELECTRON./THERM. UE PROTECTION 3-PH 400 V/1.5 KW 0.6 A...4 A BRAKING CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 1NC 3.083 4 - 6 недель (B) 1
3RK1323-2AS54-1AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH THERM. UE PROTECTION 3-PH 400V/4KW 0.30A...9.00A WITHOUT BRAKING CONTACT 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.538 4 - 6 недель (B) 1
3RK1323-2AS54-1AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH THERM. UE PROTECTION 3-PH 400V/4KW 0.30A...9.00A BRAKING CONTACT 400V AC/0.75A 2DI 24 V DC HAN Q4/2 - HAN 1NC 1.56 4 - 6 недель (B) 1
3RK1323-5BS44-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/1,1KW 0.30A...3.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.603 4 - 6 недель (B) 1
3RK1323-5BS44-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCHING ELECTR. UE PROTECTION 3-PH 400 V/1.1 KW 0.30 A...3.00 A BRAKE CONTACT 400 V AC/0.75 A 4DI 24 V DC HAN Q4/2 - HAN 10E 1.633 4 - 6 недель (B) 1
3RK1323-5CS44-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/4KW 2.40A...9.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.607 4 - 6 недель (B) 1
3RK1323-5CS44-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE MECH. SWITCH ELECTR. UE PROTECTION 3-PH 400V/4KW 2.40A...9.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 1.637 4 - 6 недель (B) 1
3RK1323-6BS74-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/1.1KW 0.30A...3.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.12 4 - 6 недель (B) 1
3RK1323-6BS74-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/1.1KW 0.30A...3.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.185 4 - 6 недель (B) 1
3RK1323-6DS74-3AA0 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/5.5KW 2.40A...12.00A WITHOUT BRAKING CONTACT 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.119 4 - 6 недель (B) 1
3RK1323-6DS74-3AA3 MOTOR STARTER ECOFAST AS-INTERFACE ELECTR. SWITCH ELECTR./THERM. UE PROTECTION 3-PH 400V/5.5KW 2.40A...12.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 2.22 4 - 6 недель (B) 1
3RK1323-6ES84-3AA3 MOTOR STARTER ECOFAST R2SS AS-INTERFACE ELECTR. SWITCH ELECTR. UE PROTECTION 3-PH 400V/1.5KW 0.60A...4.00A BRAKING CONTACT 400V AC/0.75A 4DI 24 V DC HAN Q4/2 - HAN 1NC 3.038 4 - 6 недель (B) 1

Ключові факти

  • Пускатели ECOFAST доступны для PROFIBUS DP и AS-Interface; устанавливаются рядом с двигателем или непосредственно на нём.
  • Функциональный ряд: от прямых пускателей до реверсивных, мягких пускателей и преобразователей частоты (ET 200X).
  • Стандартные интерфейсы по спецификации ECOFAST (DESINA compatible): HanBrid для PROFIBUS DP / метод вдавливания изоляции для AS-Interface, Han Q8 для питания, Han 10e для подключения двигателя.
  • Подключение через Т-образные фитинги (T pieces) для данных и питания без разрыва линии.
  • Опционально — тормозной контакт 400 V AC/0.75 A; встроенные цифровые входы 2DI или 4DI, 24 V DC.
  • Диапазоны токов защиты: 0.30 A…9.00 A (4 кВт), 0.30 A…3.00 A (1.1 кВт), 2.40 A…9.00 A (4 кВт), 2.40 A…12.00 A (5.5 кВт), 0.6 A…4 A (1.5 кВт).
  • Напряжение силовой цепи: 3-PH 400 V; питание электроники 24 V DC.
  • Срок поставки всех позиций: 4–6 недель (B), минимальный заказ 1 шт.

Питання та відповіді

Какие варианты пускателей ECOFAST существуют?
Прямые пускатели (RST), реверсивные (RSE), мягкие пускатели (SRSSTE) и преобразователи частоты (ET 200X), с механическим или электронным коммутационным элементом.
С какими промышленными сетями работают пускатели ECOFAST?
С PROFIBUS DP (подключение через HanBrid) и AS-Interface (метод вдавливания изоляции).
Какими разъёмами комплектуются пускатели ECOFAST?
Han Q8/Han Q4/2 для питания, Han 10e или Han 1NC для подключения двигателя, HanBrid для PROFIBUS DP — всё по спецификации ECOFAST (DESINA compatible).
Есть ли у пускателей ECOFAST тормозной контакт?
Да, доступен как опция в исполнениях с суффиксом -AA3: тормозной контакт 400 V AC/0.75 A.
Сколько цифровых входов имеют пускатели?
2DI или 4DI, 24 V DC — для локального опроса датчиков возле двигателя.
На какую мощность двигателей рассчитаны пускатели?
От 1.1 кВт до 5.5 кВт при 3-PH 400 V в зависимости от артикула; диапазоны токов защиты от 0.30 A до 12.00 A.
Можно ли подключать пускатели без разрыва шины?
Да, подключение выполняется Т-образными фитингами (T pieces) для данных и питания.
