DP/AS-Интерфейс соединитель 20E

Страница описывает модуль связи SIMATIC NET DP/AS-Interface Link 20E (заказной № 6GK1415-2AA01) — сетевой переход между PROFIBUS-DP и AS-интерфейсом. Модуль работает как ведомое устройство PROFIBUS-DP (IEC 61158/EN 50170) и ведущее устройство AS-интерфейса (EN 50295), управляя до 62 ведомых устройств AS-i. Полезен инженерам АСУ ТП, подбирающим шлюзы PROFIBUS-DP → AS-Interface для систем на базе SIMATIC S5/S7 или сторонних контроллеров.

DP/AS-Интерфейс соединитель 20E - Сетевые переходы

  • Обслуживание коммуникационных задач по обмену данными между PROFIBUS-DP и AS интерфейсом.

  • Использование AS интерфейса как подсети PROFIBUS-DP.

  • Управление работой до 62 ведомых устройств AS интерфейса в соответствии со спецификацией AS интерфейса версии 2.1.

  • Светодиодная индикация состояний подключенных ведомых устройств.

  • Возможность запуска AS интерфейса без использования PROFIBUS-DP.

Особенности

  • Сокращение расходов на монтаж, так как питание полностью осуществляется из кабеля AS-Interface и, таким образом, поэтому не требуется наличия дополнительного источника питания.

  • Малое время ввода в эксплуатацию благодаря простому проектированию с помощью нажатия кнопки

  • Сокращение времени простоев и обслуживания при выходе из строя slave-устройства благодаря светодиодной индикации

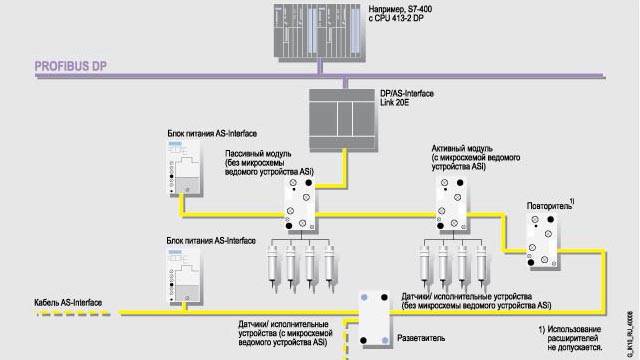

Пример сетевого перехода от PROFIBUS DP на AS-интерфейс через DP/AS-Interface Link 20E

Область применения

  • Модуль DP/AS Link 20E выполняет функции ведомого устройства PROFIBUS-DP (в соответствии с требованиями IEC 61158/ EN 50170), а также ведущего устройства AS интерфейса (в соответствии с требованиями EN 50295).

  • В качестве ведущих устройств PROFIBUS-DP могут использоваться:New List ul1

  • Программируемые контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5.

  • Программируемые контроллеры SIMATIC S7-400 с коммуникационным процессором CP 443-5 Extended.

  • Программируемые контроллеры SIMATIC S5 с коммуникационным процессором CP 5431 FMS/DP или интерфейсным модулем IM 308С.

  • Промышленные компьютеры с коммуникационными процессорами CP 5613 или CP 5614, а также коммуникационными процессорами CP 5611/ CP 5511 и пакетом SOFTNET DP.

  • Системы автоматизации других производителей, поддерживающие функции стандартного ведущего устройства PROFIBUS-DP.New List ul2

  • Модуль DP/AS Link 20E не может работать в сочетании с расширителем AS интерфейса.

Дизайн

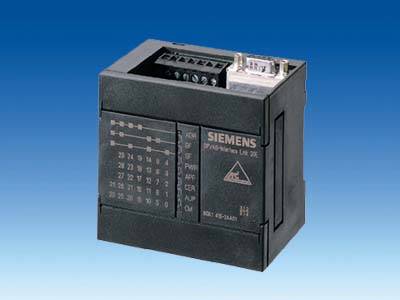

Модуль выпускается в компактном пластиковом корпусе со степенью защиты IP 20 и предназначен для установки на 35-мм профильную шину DIN. На его фронтальной панели расположены светодиоды индикации рабочих режимов AS интерфейса, состояния подключенных по AS-интерфейсу устройств, адреса ведомого PROFIBUS-DP устройства, ошибки в передаче данных по PROFIBUS-DP. Кроме того, на фронтальной панели расположена кнопка, с помощью которой можно изменять режимы работы модуля, принимать существующую конфигурацию, устанавливать адрес ведомого DP устройства. Питание модуля осуществляется по шине AS интерфейса.

Функции

Модуль DP/AS 20 позволяет ведущему устройству PROFIBUS-DP обслуживать до 248 дискретных элементов (до 124 входов и до 124 выходов), подключаемых к AS интерфейсу. Модуль может использоваться в стандартном рабочем режиме AS-интерфейса (М2). В этом режиме может выполняться обращение к битам данных ведомых устройств. При этом поддерживаются следующие запросы ведущего устройства:

  • Изменение адреса.

  • Запись параметров.

  • Чтение данных конфигурации.

  • Установка режимов конфигурирования.

  • Установка текущей конфигурации.

Конфигурирование

Конфигурирование модуля DP/AS поддерживается пакетами STEP 7 (от версии 4.1 и выше) и COM PROFIBUS (от версии 3.2 и выше). Дополнительно к этому в комплект описания включен GSD-файл. Этот файл может быть использован, например, для конфигурирования системы из STEP 7 или COM PROFIBUS более ранних версий.

Специального конфигурирования AS-интерфейса не требуется. Более того, AS-интерфейс может включаться в работу без связи с сетью PROFIBUS.

Технические данные

Технические характеристики
Время цикла AS-интерфейса 5мс на сеть с 31 ведомым устройством, 10мс на сеть с 62 ведомыми устройствами
Скорость передачи данных по PROFIBUS-DP До 12 Мбит/с
Поддерживаемый профиль ведущего устройства AS-интерфейса M0e, М1e в соответствии со спецификацией AS интерфейса версии 2.1
Конфигурирование AS-интерфейса С помощью кнопки на фронтальной панели модуля.
Интерфейсы:
подключения к AS-интерфейсу 7-полюсный терминальный блок с винтовыми зажимами
подключения к PROFIBUS-DP 9-полюсное гнездо соединителя D-типа
Питание От кабеля AS-интерфейса в соответствии со спецификацией сети EN 50295
Потребляемый ток:
от AS-интерфейса До 200мА
от PROFIBUS-DP До 90мА
Потребляемая мощность 3.7Вт
Монтаж На профильную шину DIN или на плоскую поверхность.
Степень защиты IP 20
Диапазон рабочих температур 0 … 60°C при горизонтальной установке, 0 … 45°C при вертикальной установке
Диапазон температур хранения и транспортировки -40 … +70°C
Относительная влажность 95% при 25°C
Формат модуля S7-200
Габариты 90х80х60мм
Масса 200 г

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6GK1415-2AA01 SIMATIC NET, МОДУЛЬ СВЯЗИ DP/AS-I 20 E: ДЛЯ ОРГ. ОБМЕНА ДАННЫМИ МЕЖДУ PROFIBUS-DP И AS-INTERFACE, IP20 , ВЕДОМОЕ УСТР. PROFIBUS-DP, ВЕДУЩЕЕ УСТРОЙСТВО AS-I ПРОФИЛЯ M0E/M1E СПЕЦИФИКАЦИИ V2.11 0.242 3 - 5 недель (A) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6GK1971-2DS01-0AA0 SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, НЕМЕЦКИЙ ЯЗЫК 0.921 по запросу (D) 1
6GK1971-2DS01-0AA1 SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, АНГЛИЙСКИЙ ЯЗЫК 0.864 по запросу (D) 1
6GK1971-2DS01-0AA2 SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ФРАНЦУЗКИЙ ЯЗЫК 0.909 по запросу (D) 1
6GK1971-2DS01-0AA3 SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ИСПАНСКИЙ ЯЗЫК 0.923 по запросу (D) 1
6GK1971-2DS01-0AA4 SIMATIC NET, РУКОВОДСТВО ПО МОДУЛЮ СВЯЗИ DP/AS-INTERFACE LINK 20E, С ФАЙЛАМИ -TYPE И -GSD, ИТАЛЬЯНСКИЙ ЯЗЫК 0.912 по запросу (D) 1
6GK1975-1AA00-3AA0 SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК 0.017 4 - 6 недель (B) 1

Ключові факти

  • Заказной номер модуля — 6GK1415-2AA01, срок доставки 3–5 недель.
  • Управление до 62 ведомых устройств AS-интерфейса по спецификации версии 2.1; профиль ведущего устройства M0e/M1e.
  • Время цикла AS-интерфейса: 5 мс на сеть с 31 ведомым устройством, 10 мс с 62 ведомыми.
  • Скорость передачи данных по PROFIBUS-DP — до 12 Мбит/с.
  • Обслуживание до 248 дискретных элементов (до 124 входов и до 124 выходов).
  • Питание полностью от кабеля AS-интерфейса (EN 50295); потребляемый ток до 200 мА от AS-i и до 90 мА от PROFIBUS-DP, мощность 3.7 Вт.
  • Степень защиты IP 20; монтаж на 35-мм профильную шину DIN или плоскую поверхность; габариты 90х80х60 мм, масса 200 г.
  • Рабочая температура 0…60 °C при горизонтальной установке, 0…45 °C при вертикальной; хранение −40…+70 °C.
  • Конфигурирование поддерживается пакетами STEP 7 (от версии 4.1) и COM PROFIBUS (от версии 3.2), в комплекте GSD-файл.
  • Модуль не может работать в сочетании с расширителем AS-интерфейса.

Питання та відповіді

Что делает модуль DP/AS-Interface Link 20E?
Он выполняет обмен данными между сетями PROFIBUS-DP и AS-интерфейс, работая как ведомое устройство PROFIBUS-DP и одновременно как ведущее устройство AS-интерфейса. Это позволяет использовать AS-интерфейс как подсеть PROFIBUS-DP.
Сколько ведомых устройств AS-интерфейса можно подключить?
До 62 ведомых устройств в соответствии со спецификацией AS-интерфейса версии 2.11. При этом время цикла составляет 5 мс для сети из 31 устройства и 10 мс для сети из 62 устройств.
Нужно ли отдельное питание для модуля?
Нет, питание осуществляется полностью по кабелю AS-интерфейса согласно EN 50295, что сокращает расходы на монтаж. Потребляемый ток — до 200 мА от AS-интерфейса.
С какими ведущими устройствами PROFIBUS-DP совместим модуль?
С контроллерами SIMATIC S7-300 (CP 342-5), S7-400 (CP 443-5 Extended), S5 (CP 5431 FMS/DP или IM 308C), промышленными ПК с CP 5613/CP 5614 или CP 5611/CP 5511 с SOFTNET DP, а также с системами других производителей со стандартным ведущим устройством PROFIBUS-DP.
Как конфигурируется модуль?
Через пакеты STEP 7 (от версии 4.1) и COM PROFIBUS (от версии 3.2); дополнительно прилагается GSD-файл. Конфигурирование самого AS-интерфейса не требуется, а адрес ведомого DP-устройства задаётся кнопкой на фронтальной панели.
Можно ли запустить AS-интерфейс без сети PROFIBUS-DP?
Да, страница прямо указывает возможность запуска AS-интерфейса без использования PROFIBUS-DP.
Какие условия эксплуатации у модуля?
Степень защиты IP 20, рабочая температура 0…60 °C при горизонтальной установке и 0…45 °C при вертикальной, относительная влажность 95 % при 25 °C. Монтаж на профильную шину DIN или плоскую поверхность.
