Компактные F-модули выполняют функции ведомых устройств распределенных систем автоматики безопасности на основе AS-Interface. Для этой цели могут использоваться модули двух серий:
- Модули серии K45F оснащены двумя входами для подключения датчиков автоматики безопасности (F-входами). В системах 2-й категории безопасности по EN 954-1 входы модуля используются независимо друг от друга. В системах 4-й категории безопасности входы модуля образуют один 2-канальный F-вход.
- Модули серии K60F оснащены двумя F-входами и двумя стандартными дискретными выходами.
Технические данные
| Компактный модуль K45F PNP-транзистор 2 F-входа 3RK1 205-0BQ00-0AA3 | Компактный модуль K60F PNР-транзистор 2 F-входа и 2 стандартных выхода 3RK1 405-0BQ00-0AA3 | Компактный модуль K60F PNP-транзистор 2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания U Aux 3RK1 405-0BQ00-0AA3 | |
|---|---|---|---|
| Назначение модуля | 2 F-входа | 2 F-входа и 2 стандартных выхода | 2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания UAux |
| Микросхема AS-Interface | SAP 4 | SAP 4 | SAP 4 |
| Рабочее напряжение в соответствии со спецификацией AS-Interface, | 26.5 ... 31.5 В | 26.5 ... 31.5 В | 26.5 ... 31.5 В |
| Суммарный входной ток, не более | 45 мА | 270 мА | 270 мА |
| Тип входного каскада | PNP-транзистор | PNP-транзистор | PNP-транзистор |
| Входы: | |||
| - Питание датчиков через AS-Interface | -- | -- | -- |
| - Тип датчика | Контактный | Контактный | Контактный |
| - Диапазон напряжений | -- | -- | -- |
| - Суммарный входной ток (Tu ≤ 40 °C) | -- | -- | -- |
| - Высокий/низкий уровень сигнала | Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи |
| - Входной ток высокого/низкого уровня | 5 мА | 5 мА | 5 мА |
| Назначение контактов гнезд для подключения входных цепей | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется |
| Выходы: | |||
| - Тип выхода | -- | Электронный | Электронный |
| - Выходной ток DC 12/13, не более | -- | 2 А | -- |
| - В других режимах, не более | -- | 0.18 А | 4 А |
| - Назначение контактов гнезд для подключения выходных цепей: | -- | 3 = "–" 4 = Выход 5 = "Земля" | 3 = "–" 4 = Выход 5 = "Земля" |
| - Защита от короткого замыкания | -- | Встроенная | Встроенная |
| - Защита от коммутационных перенапряжений | -- | Нет | Встроенная |
| - Внешнее напряжение цепей подключениянагрузки | -- | -- | =24 В, Через черныф кабель AS-Interface |
| - Сторожевой таймер | -- | Встроенный | Встроенный |
| Конфигурация ввода-вывода | 0 | 7 | 7 |
| Идентификационный код ID/ID2 | B | B | B |
| Назначение бит данных: | |||
| - Гнездо 3 и 4 | Не используется | Не используется | Не используется |
| - Гнездо 5 | Не используется | Контакт 4 = Выход 1 (D0) Контакт 2 = Not assigned | Контакт 4 = Выход 1 (D0) Pin 2 = Not assigned |
| - Гнездо 6 | Не используется | Контакт 4 = Выход 2 (D1) Контакт 2 = Не используется | Контакт 4 = Выход2 (D1) Контакт 2 = Не используется |
| - Гнездо 7 и 8 | Не используется | Не используется | Не используется |
| Сертификат AS-Interface | Есть | Есть | Есть |
| Одобрения | UL, CSA | UL, CSA | UL, CSA |
| Степень защиты | IP67 | IP67 | IP67 |
| Соединение с землей | -- | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. |
| Диапазон рабочих температур | -25 ... +85 °C | -25 ... +85 °C | -25 ... +85 °C |
| Storage temperature in °C | -40 ... +85 °C | -40 ... +85 °C | -40 ... +85 °C |
| Количество гнезд ввода-вывода | 2 | 4 | 4 |
| Светодиодная индикация | |||
| - Состояние входов-выходов | Желтый светодиод | Желтый светодиод | Желтый светодиод |
| - Наличие вспомогательного напряжения питания UAux | -- | -- | Зеленый светодиод |
| - AS-Interface/диагностика | Зеленый/красный светодиод | Зеленый/красный светодиод | Зеленый/красный светодиод |
| Подключение к AS-Interface | Через монтажную плату К45 | Через монтажную плату К60 | Через монтажную плату К60 |
| Установка сетевого адреса | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранениеа дреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. |

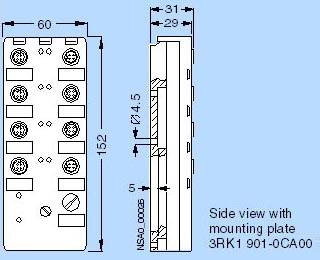

Чертеж
Модули серии K60F
Схема подключения
Маркировка контактов соединительных гнезд

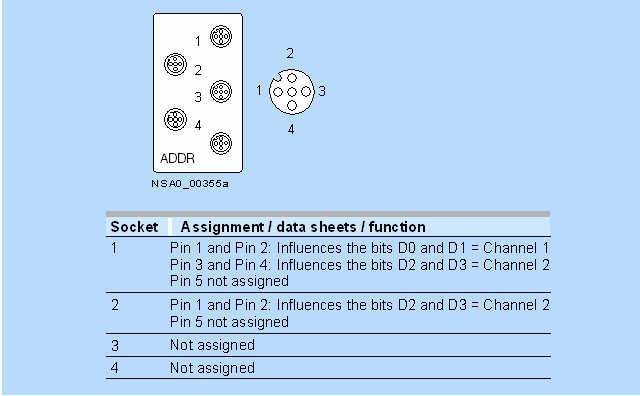

Модули серии K45F
| Гнездо | Контакты |
|---|---|
| 1 | 1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
| 2 | 1 и 2: входы D2 и D3, канал 2; 5: не используется |
| 3 | Не используется |
| 4 | Не используется |
Если к модулю подключается только один переключатель, то он должен подключаться к каналу 1. В гнездо 2 должен быть установлен соединитель М12 (3RK1 901-1AA00).
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.

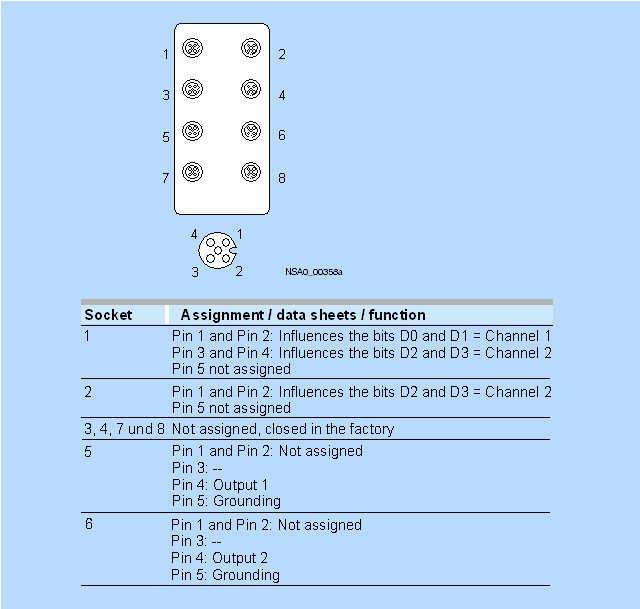

Модули серии K60F
| Гнездо | Контакт |
|---|---|
| 1 | 1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
| 2 | 1 и 2: входы D2 и D3, канал 2; 5: не используется |
| 3 / 4 / 7 и 8 | Не используются, закрываются защитными крышками на заводе-изготовители |
| 5 | 4: выход 1; 5: земля; 1,2 и 3: не используются |
| 6 | 4: выход 1; 5: земля; 1,2 и 3: не используются |
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3RK1205-0BE00-0AA2 | AS-ИНТЕРФЕЙС SAFETY AT WORK SLIMLINE S22,5F СТАНДАРТ IP20 2F-DI | 0.132 | 3 - 5 недель (A) | 1 |
| 3RK1205-0BG00-0AA2 | AS-ИНТЕРФЕЙС SAFETY AT WORK SLIMLINE S22,5F СТАНДАРТ IP20 2F-DI | 0.102 | 4 - 6 недель (B) | 1 |
| 3RK1205-0BQ00-0AA3 | МОДУЛЬ БЕЗОПАСНОСТИ K45F, С ДВУМЯ ВХОДАМИ БЕЗОПАСНОСТИ 2FE | 0.103 | 3 - 5 недель (P) | 1 |
| 3RK1205-0BQ21-0AA3 | ASISAFE COMPACT MODULE K45F LS, TYPE 2 (LIGHT SENSOR), FOR TESTING SEMI-CONDUCTOR OUTPUTS SENSOR POWER SUPPLY FROM AS-I, MAX.CURRENT CARRYING CAP. 200MA | 0.108 | 3 - 5 недель (A) | 1 |
| 3RK1205-0BQ24-0AA3 | ASISAFE COMPACT MODULE K45F LS TYPE 4 (LIGHT SENSOR), FOR TESTING SEMI-COND. OUTPUT SENSOR POWER SUPPLY FROM AS-I, MAX.CURRENT CARRYING CAP. 200MA | 0.108 | 3 - 5 недель (A) | 1 |
| 3RK1205-0BQ30-0AA3 | ASISAFE COMPACT MODULE K20F, IP67, DIGITAL, 2F-DI, 2 X SAFE INPUT CAT. 1/2 OR 1 X SAFE INPUT CAT. 3/4 2 X M12 SOCKET | 0.075 | 3 - 5 недель (A) | 1 |
| 3RK1205-0CQ00-0AA3 | SLAVE 1: ASISAFE COMPACT MODULE K45F, IP67, DIGITAL, 4F-DI, 4 X SAFE INPUT CAT. 1/2 OR 2 X SAFE INPUT CAT. 3/4 (CAT.: SAFETY CATEGORY ACCORDING TO EN 954-1); 4 X M12 SOCKET. MODULE USES 2 AS-I ADDRESSES. MODULE IS ASSIGNED TO 2 AS-I ADDRESSES. MOUNTING PL | 0.11 | 3 - 5 недель (A) | 1 |
| 3RK1405-0BE00-0AA2 | ASISAFE MODULE S22,5F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO ВИНТ.КОНТАКТЫ | 0.18 | 3 - 5 недель (A) | 1 |
| 3RK1405-0BG00-0AA2 | ASISAFE MODULE S22,5F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO SPRINGLOADED TERMINAL | 0.17 | 4 - 6 недель (B) | 1 |
| 3RK1405-0BQ20-0AA3 | ASISAFE MODULE K45F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO MOUNTING PLATE 3RK19012EA00 TO BE ORDERED SEPARATELY (CAT.: SAFETY CATEGORY TO EN 954-1). 2 X STANDARD OUTPUTS 150MA, OUTPUT SUPPLY FROM U_ASI. 4 X M12 SOCKET. MOUNTING PLATE 3RK19012EA | 0.11 | 4 - 6 недель (B) | 1 |
| 3RK1405-1BE00-0AA2 | ASISAFE MODULE S22,5F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO WITH AUX. VOLTAGE SUPPLY UAUX 24 V DC ВИНТ.КОНТАКТЫ | 0.18 | 3 - 5 недель (A) | 1 |
| 3RK1405-1BG00-0AA2 | ASISAFE MODULE S22,5F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO WITH AUX. VOLTAGE SUPPLY UAUX 24 V DC SPRINGLOADED TERMINALS | 0.17 | 4 - 6 недель (B) | 1 |
| 3RK1405-1BQ20-0AA3 | ASISAFE MODULE K45F TWO SAFE INPUTS 2FDI AND TWO STANDARD OUTPUTS 2DO W. AUX. VOLTAGE SUPPLY UAUX 24V DC MOUNTING PLATE 3RK19012EA00 TO BE ORDERED SEPARATELY 2 X STANDARD OUTPUTS 1A, OUTPUT SUPPLY FROM 24 V DC. 4 X M12 SOCKET. MOUNTING PLATE 3RK19012EA00 | 0.11 | 4 - 6 недель (B) | 1 |
| 3RK1901-1AA00 | ВХОДНОЙ МОСТИК ДЛЯ SAFE МОДУЛЕЙ | 0.012 | 3 - 5 недель (A) | 1 |
| 3RK1901-1AA01 | AS-ИНТЕРФЕЙС АКСЕССУАРЫ. ВХОДНОЙ МОСТИК M12 ДЛЯ SAFE МОДУЛЕЙ СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ЦВЕТ КРАСНЫЙ | 0.013 | по запросу (D) | 1 |
| 3RK1901-1KA01 | ПРИНАДЛЕЖНОСТИ AS-ИНТЕРФЕЙСА КОЛПАЧОК ВИНТА M12 ДЛЯ МОДУЛЯ IP67 ИСПОЛНЕНИЕ С ЗАЩИТОЙ ОТ МАНИПУЛЯЦИЙ В УПАКОВКЕ 10 | 0.1 | 3 - 5 недель (A) | 10 |
| 3RK1901-1NP00 | ACCESSORY ASISAFE (OPTIONAL) 24V SUPPLY MODULE FOR K45F LS FOR POWER SUPPLY EMITTER LIGHT CURTAIN MAX.CURRENT CARRYING CAP. 200MA | 0.075 | 3 - 5 недель (A) | 1 |
| 3RK1901-2DA00 | AS-ИНТЕРФЕЙС. МОНТАЖНАЯ ПЛАТА ДЛЯ МОНТАЖА НА СТАНДАРТНЫХ РЕЙКАХ МОДУЛЯ K45. ДЛЯ AS-I КАБЕЛЯ (ЖЕЛТЫЙ) И AS-I КАБЕЛЯ 24V (ЧЕРН.)ITH COUPLING MODULE, RIBBON CABLE RIBBON CABLE (EMI) (APPLICATION MODULE)ITH COUPLING MODULE, RIBBON CABLE RIBBON CABLE (EMI) (APPLICATION MODULE) | 0.036 | 3 - 5 недель (P) | 1 |
| 3RK1901-2EA00 | AS-ИНТЕРФЕЙС. МОНТАЖНАЯ ПЛАТА ДЛЯ НАСТЕННОГО МОНТАЖА МОДУЛЯ K45. ДЛЯ AS-I КАБЕЛЯ (ЖЕЛТЫЙ) И AS-I КАБЕЛЯ 24V (ЧЕРН.)ING PLATE K60ING PLATE K60 | 0.027 | 3 - 5 недель (P) | 1 |
| 3RX8000-0GF32-1AB5 | СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ M12-М12, 3-Х ПОЛЮСНЫЙ, 1.5 М, ЧЕРНЫЙ PUR, 3 X 0.34MM2, ПРЯМОЙ ШТЕКЕР | 0.069 | 3 - 5 недель (A) | 1 |
