Введение - ECOFAST Система ECOFAST – децентрализованная установка со степенью защиты IP65

ECOFAST (Energy and Communication Field Installation System) - системное решение для децентрализации вне шкафов управления. Оно устанавливает новые стандарты в оборудовании машин и механизмов, установок с автоматизацией, коммутационных устройств и систем электроприводов. Центральная идея - далеко идущая децентрализация, модульность установок, всесторонняя диагностика нижнего уровня компонентов.

Современные полевые шины и силовые шинные системы открывают новые возможности в разработке механизмов и строительстве предприятий. Системы, основанные на распределенных конфигурациях, просто адаптируются к различным задачам в промышленной автоматизации.

Если проанализировать все затраты на автоматизацию процесса, то в итоге можно получить существенные преимущества. Стандартизованное исполнение с высокой степенью защиты (IP65) позволяют получить экономию в процессе

Конфигурации
Соединения
Монтажа
Запуска
Нормальной эксплуатации

Особенности

ECOFAST - это системное решение с всесторонним спектром автоматизации, приводов, установочных компонентов с высокой степенью защиты.
Энергетические и информационные потоки распределяются и передаются по линиям ECOFAST.
Для быстрого запуска, нормальной работы, устранения неисправностей параметры и команды управления передаются через сети PROFIBUS или AS-Interface.
Инструмент конфигурации для проектирования силовой системы позволяет значительно лучше использовать время конфигурирования.
При использовании инструмента для параметризации комфортабельно поддерживаются все информационные входы (входы данных) пускателей двигателей.
ECOFAST соединяет все компоненты системы автоматизации стандартизованными соединителями для данных и энергии. ECOFAST, таким образом, составной компонент Totally Integrated Automation и открыт для изготовителей и пользователей.
Все интерфейсы в ECOFAST соответствуют стандарту DESINA.

Более короткие операции

С ECOFAST операции по подготовке предложений, планированию и разработке проектов механизмов и установок занимают меньше времени:

Модульное планирование механизмов и установок.
Создание предложения производится комбинированием уже готовых модулей.
Более быстрое конструирование и установка.
Исполнение с высокой степенью защиты не требует установки в шкаф.
Использование предварительно собранных и проверенных функциональных блоков.
Более быстрая установка на участке строительства.
Элементы менее заметны на установке.

Быстрый запуск без проблем

ECOFAST поддерживает быстрый и безпроблемныйзапуск для систем автоматизации и электроприводов:

Возможные источники ошибок сведены к минимуму применением стандартизованных интерфейсов и кабельных соединителей.
Всесторонняя диагностика оборудования через сеть.
Улучшенная электромагнитная совместимость, предназначенная для осуществления связи контактных устройств и приводов.

Высокая готовность установок

ECOFAST поддерживает высокую готовность сооружений:

Сокращено время на быструю и надежную замену оборудования.
Нет прерывания силовой линии и полевой шины при замене оборудования.
Автоматическая параметризация после замены модулей.
Всесторонняя информация о состоянии и диагностике.
Передача рабочих параметров (например, величин тока или сигналов состояния)

Компоненты ECOFAST

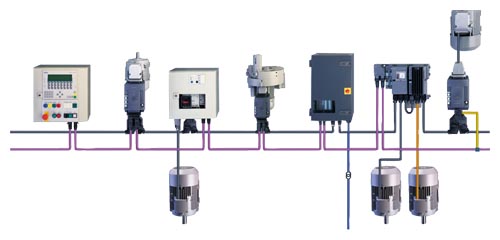

Взаимодействие компонентов ECOFAST

В системе ECOFAST доступны следующие компоненты:

Вводной модуль (Power & Control модуль) (модуль питания и управления)
Коммутирующие и управляющие устройства (реверсивные и нереверсивные пускатели, устройства плавного пуска, преобразователи частоты)
для установки рядом с двигателем или на нем
как отдельное устройство или как отдельное решение
Устройства ввода/вывода
Стандартные и специальные двигатели
Установочные компоненты (кабели, соединители, и т.п. для коммуникации и электропитания)
Программное обеспечение для параметризации и конфигурации

Инструмент для разработки ECOFAST ES и инструмент для параметризации Switch ES

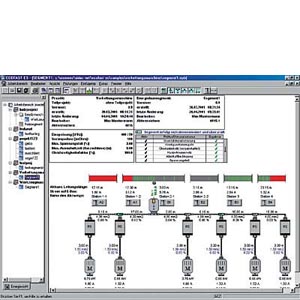

Инструмент для конфигурации ECOFAST ES

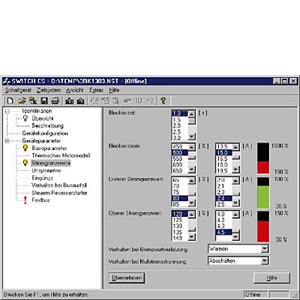

Инструмент для параметризации Switch ES

Программное обеспечение ECOFAST ES и Switch ES поддерживают конфигурацию и параметризацию в системе ECOFAST.

ECOFAST ES является мощным, легким в использовании инструментом конфигурации, который используется для проектирования и тестирования энергетических систем различных установок.

Switch ES используется для параметризации и диагностики пускателей двигателей (отдельно стоящие устройства) в системе ECOFAST.

Дизайн

Сетевая топология ECOFAS

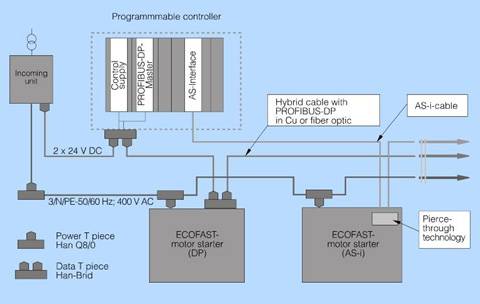

Блок-схема топологии сети ECOFAST

Включены следующие сетевые конфигурации:

Силовой кабель 4 мм2/ 2.5 мм2 с/без Han Q8/0 силовой T части
Кабель данных Han-Brid с интегрированным вспомогательным напряжением 2 x 24 В и PROFIBUS DP протоколом, в обычной медной или оптико-волоконной технологиях
Кабель AS-Interface с прокалывающим изоляцию методом подключения и интегрированным вспомогательным напряжением

Краткий обзор интерфейса

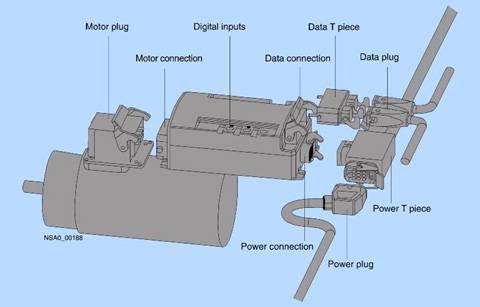

Краткий схематический обзор интерфейса на примере пускателя двигателя

Все интерфейсы для коммуникации и электропитания являются стандартизованной системой, выполненной в соответствии с требованиями DESINA.

Коммуникация по сети PROFIBUS DP

Гибридный кабель для PROFIBUS DP (отключаемое и не отключаемое вспомогательное напряжение)
Использование кабельных соединителей HanBrid
Передача данных по RS 485 или FO (оптическим каналам)
T-образный соединитель для исключения прерываний (для RS 485)

Коммуникация через AS-Interface

Подключение с использованием метода прокалывания изоляции.

Энергетическая шина

Соединение через HanQ8/0 соединители
Силовые T-образные соединители с исключением разрыва сети

Подключение двигателей

Подключение через HanQ8/0 или Han10e кабельные соединители на коммутируемых устройствах
Подключение через HanDrive/10e штепсельный соединитель на двигателе

Приводы/датчики (Actuators/sensors)

Подключаются через M12 круглый кабельный соединитель

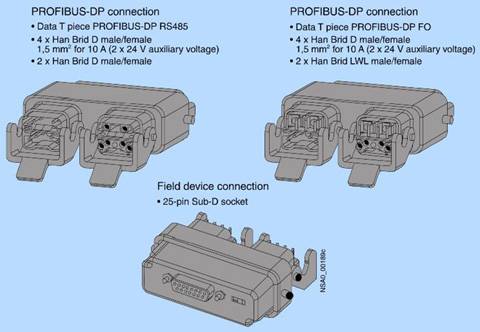

Т-образные соединители для шины данных

Т-образные соединители для шины данных подключают отдельные полевые устройства к PROFIBUS DP. Они определяют среду передачи (FO или RS 485)для полевых устройств. Сами полевые устройства нейтральны по отношению к способу передачи данных. Существуют два T-образных соединителя в системе ECOFAST:

Т-образные соединители для PROFIBUS DP с медными кабелями (PROFIBUS DP RS 485) и 2 x 24 В вспомогательным напряжением (отключаемые и не отключаемые)
Т-образные соединители для PROFIBUS DP с оптоволоконным кабелем (PROFIBUS DP FO) и 2 x 24 В вспомогательным напряжением (отключаемые и не отключаемые)

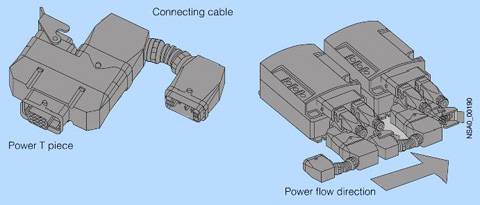

Силовые T-образные соединители

Силовые T-образные соединители соединяют компоненты системы автоматизации с силовой шиной. Это гарантирует, что силовая шина не будет отключена (прервана) при отключении какого-либо компонента (модуля, устройства...)
