- Программная реализация S7-совместимых программируемых контроллеров.
- Универсальное использование аппаратной платформы компьютера для одновременного решения задач автоматического управления, визуализации, сбора, накопления и компьютерной обработки данных, а также интенсивного коммуникационного обмена данными.
Компоненты

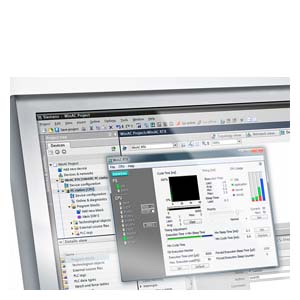

SIMATIC WinAC RTX программный S7-совместимый контроллер для решения стандартных задач управления, требующих высочайшего уровня гибкости и тесного взаимодействия с другими компьютерными приложениями.
SIMATIC WinAC RTX F модификация WinAC RTX, позволяющая дополнительно решать задачи противоаварийной защиты и обеспечения безопасности.
SIMATIC WinAC MP программный S7-совместимый контроллер для решения стандартных задач управления на платформе многофункциональных панелей операторов SIMATIC MP 177/ MP 277/ MP 377.
SIMATIC WinAC ODK для расширения функций контроллера WinAC RTX, разработки нестандартных библиотек и организации быстрого обмена данными между контроллером и приложениями Windows.
Особенности:
Использование на промышленных или офисных компьютерах с операционными системами Windows XP Professional, Windows 7 Ultimate или Windows Embedded Standard 2009.
Полная программная совместимость с программируемыми контроллерами S7-300/ S7-400, программирование, конфигурирование и диагностика с использованием STEP 7.
Оптимальное взаимодействие с другими компьютерными приложениями. Например, с WinCC, WinCC flexible, MS-Office и т.д.
Поддержка стандартных открытых интерфейсы для взаимодействия с различными программными и аппаратными компонентами (OPC, Profibus DP, PROFINET IO).
Область применения
Применение контроллеров SIMATIC WinAC позволяет:
Получать компактные решения автоматизации: аппаратная платформа одного компьютера может использоваться одновременно для сбора и обработки данных, визуализации и управления, коммуникационного обмена данными.
Обеспечивать открытость системы: на основе использования стандартных компьютерных интерфейсов для взаимодействия с другими приложениями и аппаратными компонентами.
Решать технологические задачи: специфические технологические задачи (например, управление перемещением, автоматическое регулирование и т.д.) легко объединяются с функциями управления.
Получать высокую гибкость системы: на основе использования необходимого набора программных и аппаратных компонентов для решения конкретных задач.
Функции
Связь с процессом
SIMATIC WinAC поддерживает связь с процессом через систему распределенного ввода-вывода на основе сетей PROFIBUS DP и/или PROFINET IO. Подключение к этим сетям выполняется через встроенные интерфейсы базовой аппаратуры или через соответствующие коммуникационные процессоры из спектра продуктов SIMATIC NET.
Технологические задачи
Для решения технологических задач SIMATIC WinAC использует:
Программное обеспечение runtime спектра SIMATIC, включающее в свой состав готовое к применению программное обеспечение (например, Standard PID Control, Easy Motion Control и т.д.) с библиотеками и стандартными функциональными блоками, интегрируемыми в программы SIMATIC WinAC.
Функциональные и технологические модули, устанавливаемые в станции распределенного ввода-вывода SIMATIC ET 200 и подключаемые к SIMATIC WinAC через сеть PROFIBUS DP или PROFINET IO.
Специфические функциональные расширения, разрабатываемые с помощью WinAC ODK для WinAC RTX.
Изохронный режим работы сети PROFIBUS DP, позволяющий получать значительно более высокую точность работы распределенных систем автоматического регулирования и позиционирования.
Коммуникационные задачи
SIMATIC WinAC, язык программирования контроллеров STEP 7 и программное обеспечение визуализации могут устанавливаться на одном компьютере или связываться между собой через сети MPI, PROFIBUS или PROFINET/ Ethernet. Через эти сети система WinAC способна также поддерживать обмен данными с другими программируемыми контроллерами.
Связь с системами визуализации
В соответствии с концепцией Totally Integrated Automation для подавляющего большинства приборов оперативного управления и мониторинга семейства SIMATIC HMI, а также систем SIMATIC WinCC flexible и SIMATIC WinCC обеспечивается полный доступ к данным и функциям SIMATIC WinAC. Для организации обмена данными с системами визуализации других производителей контроллер SIMATIC WinAC оснащен интерфейсом OPC.
Доступ к данным процесса
WinAC поддерживает интерфейс ActiveX для обеспечения простого символьного доступа к данным процесса со стороны стандартных приложений Windows (например, со стороны MS Excel или MS Access). Для этой цели WinAC оснащен элементами управления ActiveX для отображения содержимого диагностического буфера, управления и отображения различных данных.
Интегрированный в SIMATIC WinAC OPC сервер с Data Access Interface 2.0 (интерфейс доступа к данным) обеспечивает открытый доступ к данным WinAC со стороны приложений, выполняющих функции OPC клиентов.
Промышленное программное обеспечение SIMATIC
Программирование и конфигурирование систем автоматизации WinAC выполняется с помощью STEP 7, а также инструментальных средств проектирования SIMATIC. Это позволяет использовать для WinAC все языки программирования SIMATIC, отвечающие требованиям международного стандарта DIN EN 6.1131-3. Благодаря указанным особенностям программные модули, разработанные для SIMATIC S7, могут загружаться и выполняться в SIMATIC WinAC
STEP 7
Конфигурирование систем управления и связи. Все свойства системы компьютерного управления и состав используемой аппаратуры определяются в среде STEP 7. Обеспечивается централизованное сохранение всех параметров конфигурации.
Поддержка всего спектра стандартных языков программирования. STEP 7 и инструментальные средства проектирования SIMATIC обеспечивают возможность использования всех стандартных языков программирования контроллеров.
Локальное и дистанционное программирование. Программирование SIMATIC WinAC может выполняться с помощью пакета STEP 7, установленного на том же компьютере, а также дистанционно через локальные или глобальные сети.
Мощные средства отладки. STEP 7 оснащен мощным инструментарием для тестирования и отладки управляющих программ. Он позволяет осуществлять интерактивную модификацию программ, отображать значения переменных и задавать требуемые значения переменных, выполнять заданное количество циклов программы.
