Доступны различные интерфейсные модули (ASM) для интеграции идентификационных систем MOBY в SIMATIC, SINUMERIK и PROFIBUS DP.
##### Выбор системы для интерфейсных модулей и доступное программное обеспечения
| Система | ASM с поддержкой файлового чтения | Доступное программное обеспечение | Система MOBY |
|---|---|---|---|
| SIMATIC S7-300 (напрямую), S7-300/400, ПКс SIMATIC WinAC через ET 200M, SINUMERIK 840D/810D | ASM 475 ASM 470 | FC45; FC55 (мультитэг) FC47 | E, I, U, D E, I |
| Serial coupling 1) в ПК, ПЛК, любая система | Напрямую через SLG Dx,Напрямую через SIM x,Напрямую через SIM 7xНапрямую через SIM 8xНапрямую через SLG U92 | MOBY D MDWAPIMOBY API,C-библиотека, включая драйвер для Windows 98/NT/2000/XP | D I E U |
| ASM 424 ASM 724 ASM824 | MOBY API,C-библиотека, включая драйвер для Windows 98/NT/2000/XP | I, E E (SLA7x) | |
| PROFIBUS DP 1)(SIMATIC S7; ПК, любаясистема) | ASM 450, ASM 465 | FC44 для S7-300/400 PC с SIMATIC WinAC | E, I |
| SIMATIC S7-300/-400, PC с SIMATIC WinAC, через ET200X | ASM 473 (модуль расширения для ET200X) | FC/FB; FC55 (мультитэг) | E, I, U, D |
| PROFIBUS DP-V1 1)(SIMATIC S7; ПК, любаясистема) | ASM 452, ASM 456 ASM 454 ASM 754 ASM854 | FC44 for S7-300/400, ПКс SIMATIC WinAC, FC55 (мультитэг, только ASM 452) | I, E, U, D I, E (все SLGs) E (SLA7x) |
| Ethernet (TCP/IP) | ASM 480 | MOBY API для PCs с Windows | U |
| Система | ASM без поддержки файлового чтения | Доступное программное обеспечение | Система MOBY |
| SIMATIC S7; PC, дюбая система | ASM 452 | FC46 / FC56 | I, U |
| SIMATIC S7-300 (direct), SIMATIC S7-300/400, через ET 200M | ASM 475 | FC56 | I, U |
| SIMATIC S7-300/400, через ET 200X | ASM 473 | FC56 | I, U |
- Указанный программный интерфейс служит для соединения с любой системой.
Функции
Соответствующие программные блоки (FB, FC, библиотеки) гарантируют простое и быстрое встраивание в приложение.
К одному ASM можно последовательно присоединить до 4 устройств записи-считывания (в зависимости от ASM), причем длина соединительного кабеля может составлять до 1000 м (в зависимости от ASM, SLG,...). Соответствующие процедуры гарантируют очень высокую достоверность данных при передаче.

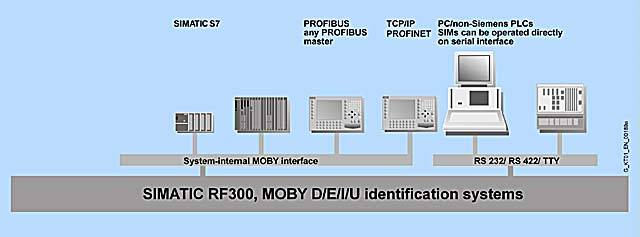

Для последовательного присоединения MOBY к любой системе (ПК, системе автоматизации, ...) имеются следующие возможности:
- Через интерфейсный модуль, к которому присоединены устройства записи-считывания (SLG) или антенны для записи-считывания (SLA).
- Непосредственно через устройство записи-считывания с последовательным интерфейсом (SIM или SLG Ux, SLG Dx)
Указания к программному обеспечению и лицензированию:
При покупке интерфейсного модуля или SIMx/SLG x с ним вместе не поставляется ни программного обеспечения, ни документации. Компакт-диск "MOBY-Software [Программное обеспечение MOBY]" содержит все доступные FB и FC для SIMATIC, библиотеки языка C для Windows95/98/NT, демонстрационную программу и т.д. и должен заказываться дополнительно. Кроме того, компакт-диск содержит полную документацию MOBY (на немецком и английском языках) в формате PDF.
При покупке интерфейсного модуля или SIM/SLG в его цене содержится соответствующее возмещение за использование программного обеспечения, включая документацию на компакт-диске „MOBY Software“, и покупатель получает право на изготовление копий (лицензия на копирование), если они необходимы в рамках проекта для установки.
Действует договор об использовании программных продуктов за однократную оплату.
