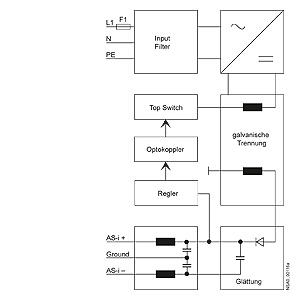

Принципиальное устройство блоков питания AS-Interface Указание: Клемму „Ground [Земля]“ всегда следует соединять с землей установки кратчайшим путем
Блоки питания AS-Interface относятся к необходимым или функционально важным составным частям сети AS-Interface.
Блоки питания AS-Interface вырабатывают регулируемое постоянное напряжение 30 В постоянного тока с высокой стабильностью и низкими остаточными пульсациями. Они работают по принципу первичного импульсного стабилизатора напряжения.
В принципе через двухжильный кабель AS-Interface одновременно передаются данные и энергия. Таким образом, блоки питания AS-Interface наряду с электроснабжением сети AS-Interface должны также одновременно обеспечить развязку с данными.
По этой причине для электроснабжения сети AS-Interface нельзя применять стандартные блоки питания.

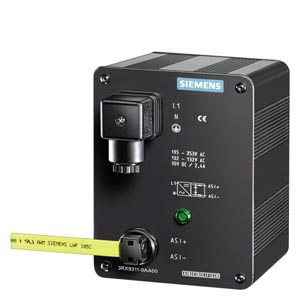

Блоки питания AS-Interface снабжают энергией электронику сети (master-устройство AS-Interface, модули AS-Interface) и все присоединенные к ней датчики. В соответствии с потребной мощностью сети AS-Interface предлагаются секционированные блоки питания от 2,4 до 7 A.
Следует обратить внимание на то, что имеет место различие между энергоснабжением датчиков и исполнительных устройств.
Энергия для питания исполнительных устройств (выходов) не берется, как правило, из кабеля AS-Interface. Для этого следует предусмотреть отдельный блок питания нагрузки, который должен подключаться через отдельный кабель (напр., черный плоский кабель AS-Interface). С его помощью можно реализовать также соответствующие цепи аварийного отключения.
Для случая, когда кроме напряжения AS-Interface необходимо также вспомогательное питание, предлагается очень компактный комбинированный блок питания 1 x 30 В пост. тока и 1 x 24 В пост. тока.
Если используется так называемое двойное master-устройство, то можно применить сдвоенный блок питания 2 x 30 В.
Характеристики:
высокий коэффициент полезного действия
малые остаточные пульсации
стойкость по отношению к короткому замыканию и холостому ходу
защита от перенапряжений на входе
малые размеры
низкий вес
простой и быстрый монтаж
Все блоки питания AS-Interface имеют сертификат AS-Interface. Для использования по всему миру имеются в распоряжении блоки питания с допуском к эксплуатации UL, CSA и в судостроении.
Указание: Для питания выходных цепей необходима дополнительная внешняя подача энергии (AUX POWER) от 20 до 30 В пост. тока. Дополнительный ввод питания должен соответствовать VDE 0106 (PELV), класс защиты I.
Распознавание замыкания на землю
“... Замыкания на землю в цепях управления не должны ни приводить к непреднамеренному запуску или к опасным перемещениям машины, ни препятствовать ее останову (EN 60204, часть 1 или DIN VDE 0113)”.
Для выполнения этих требований используется модуль распознавания замыканий на землю AS-Interface или блоки питания с распознавание замыкания на землю. С помощью этих модулей можно надежно распознавать замыкания на землю в установках AS-Interface и сигнализировать о них.
Распознаются следующие замыкания на землю:
Замыкание на землю AS-i ”+”
Замыкание на землю AS-i ”-”
Замыкание на землю датчиков и исполнительных устройств, получающих питание от напряжения AS-Interface.
Для этого достаточно в каждом случае одного модуля на сеть AS-Interface.
