Программное обеспечение для ввода в эксплуатацию STARTER

Программа STARTER для управления и контроля привода может быть использована для:

• запуска
• оптимизации и
• диагностики.

Данная программа может работать как на отдельном ПК, так и может быть интегрирована в инжиниринговую систему SCOUT (SIMOTION). Базовый набор функций и поддержка будут одинаковыми в обоих случаях.

Кроме семейства SINAMICS, текущая версия STARTER также поддерживает привода MICROMASTER 4.

Мастер проекта может быть использован для создания приводов в единой структуре проектного дерева.

Для новичков процесс выбора в диалоговом меню, ориентированном на решение именно данной задачи, будет простым, а графическое отображение обеспечивает максимальную ясность при установке параметров привода.

Первый запуск может быть выполнен с помощью мастера, который сам сделает все минимально необходимые настройки. Привод будет способен работать после ввода минимального числа параметров.

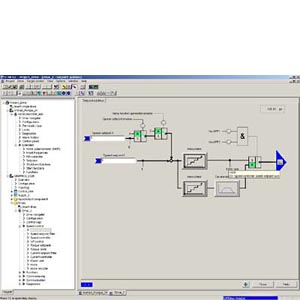

Индивидуальные настройки выполняются, используя графические экраны параметаризации, которые при этом также отображают текущий режим работы.

Пример индивидуальных настроек может включать определение:

• Портов ввода/вывода
• Шинных интерфейсов
• Канал уставки (напр. фиксированные уставки)
• Управление скоростью (напр. генератор функции ускорения/торомжения, ограничители)
• Соединения BICO - элементов
• Диагностику.

Эксперты могут получить быстрый доступ к отдельным параметрам через Экспертный лист и не должны проходить по диалогам в поисках параметров. В дополнение, для оптимизации привода доступны следующие функции:

• Само-оптимизация
• Трассировка.

Диагностические функции предоставляют информацию о :

• Control/status words
• Статус парметров
• Условия функционирования
• Процессе коммуникации.

Performance

• Лёгко использовать: Для первого запуска необходимо только ограниченное число параметров
• Диалоговые панели обеспечивают простой запуск и настройку
• Функции само-оптимизации снижают усилия на конфигурирование
• Встроенные функции трассировки обеспеичвают оптимальную поддержку при запуске, оптимизации и устранении неполадок.

Аппаратные и программные требования

Программатор или ПК с Pentium™ II 400 MHz (Windows™ NT/2000),

Pentium™ III 500 MHz (Windows™ XP)

256 MB RAM

Разрешение монитора 1024 × 768 точек

Windows™ NT 4.0 SP6, 2000 SP3, XP Professional SP1

Microsoft Internet Explorer 5.01

Интеграция

Модули управления SINAMICS S120/SINAMICS S150 Control Units могут коммуницировать с другими устройствами по PROFIBUS или PROFINET/Ethernet, или через последовательный интерфейс RS232, в зависимости от версии и комплектрации Control Unit (DP or PN).

PG/PC имеет в своем составе плату PROFIBUS.

Если используется плата CBE20 PROFINET, то между CU320‑2 и PG/PC возможна связь по Ethernet.

Дополнительно

Соединение

В зависимости от версии управляющего модуля соединение между управляющим модулем (CU) преобразователя и программатором (PG) или PC может быть реализована через последовательный интерфейс или USB, PROFIBUS или Ethernet/PROFINET. Следующие аксессуары, представленные в таблице доступны для конкретной системы приводов.

Выбор и данные для заказа

Опции

DRIVE CONTROL CHART (DCC)

Технология Drive Control Chart (DCC) является развитием принципа "свободных блоков", она расширяет возможности создания технологических функций непосредственно в приводе для SINAMICS S120, G130 и G150.

Простой в использовании редактор DCC позволяет создавать программу в графичесом режиме, при этом обеспчивается ясное представление структур управления, а также высокая степень многократного использования существующих диаграмм. Различные функции разомкнутого и замкнутого регулирования с обратной связью представлены в виде готовых Блоков управления приводом (Drive Control Blocks (DCBs)) в библиотеке DCB. Они могут быть скопированы пользователем в собственную управляющую программу и графически связаны между собой. Встроенная справочная система и диагностические функции позволяют легко выполнять проверку поведения программы или идентификацию причин ошибок. Библиотека блоков содержит большой выбор управляющих, арифметических и логических блоков, а также готовых блоков-регуляторов и функций управления с обратной связью.

Для SINAMICS S120 Drive Control Chart обеспечивает также удобную основу для решения сложных задач регулирования непосредственно в преобразователе частоты. Это обеспечивает максимальную гибкость и адаптируемость SINAMICS к технологическим задачам. Локальная обработка информации в приводе делает возможной реализацию модульной концепции машины и приводит к повышению производительности машины и качества продукции.

DCC - дополнение к инженерной программе Starter для SINAMICS G130, SINAMICS G150 и SINAMICS S120 и доступно как дополнительный программный пакет.

Дальнейшая информация

Программу STARTER можно найти в Интернете по адресу

http://support.automation.siemens.com/WW/view/en/10804985/133100
