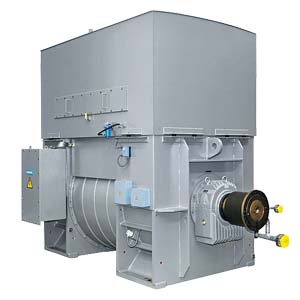

A-modyn высоковольтные двигатели

Двигатели A-modyn представлены синхронными и асинхронными моделями, специально спроектированными для использования с насосами и вентиляторами мощностью до 20МВт. Они сочетают в себе хорошо проверенное качество и высокую надежность с оптимальным соотношением цена-качество. Двигатели A-modyn простые, безшумные и отличаются свойством гладкого скольжения. Высокая концентрация мощности и компактный дизайн позволяют сэконосить место и обеспечивают меньщий вес двигателя. Концепция модульной платформы облегчает пусконаладку, обслуживание и логистику запасных частей . Кроме этого, двигатели могут быть легко адаптированы для специального применения . Кроме прочего, двигатель A-modyn очень надежный благодаря конструкции изоляции и ротора.

http://www.siemens.com/a-modyn

Технические данные

Технические данные асинхроных двигателей

	В стандартной комплектации	Опционно
Номинальное напряжение / частота	10 kV / 50 Hz and 13.2 kV / 60 Hz
Тип конструкции	IM B3 (IM 1001), IM B20 (IM 1101)
Степень защиты	IP54	IP56, WP II
Тип охлаждения	IC 81 W	IC 01
Высота вала	900, 1060, 1180 мм
Подшипники	Подшипники скольжения монтируются в подшипниковый щит
Скорость	Постоянная, переменная
Нормы/стандарты	IEC, EN, DIN, VDE	NEMA, специальные (например, промышленность, энергетика)
Взрывозащита		EEx nA II, Class 1 Divison II
Основное применение	- Вентиляторы - Насосы для бойлеров - Экструдеры - Компрессоры
Тип	1TV

Technical specifications of synchronous motors

	В стандартной комплектации	Опционно
Номинальное напряжение / частота	10 kВ / 50 Гц и 13.2 кВ / 60 Гц
Тип конструкции	IM B3 (IM 1001), IM B20 (IM 1101)
Степень защиты	IP54	IP56, WP II
Тип охлаждения	IC 81 W	IC 01
Высота вала	900, 1060, 1180 мм
Подшипники	Подшипники скольжения монтируются в подшипниковый щит
Скорость	Постоянная, переменная
Нормы/Стандарты	IEC, EN, DIN, VDE	NEMA, специальные (например,промышленность, энергетика)
Взрывозащита		EEx nA II, Class 1 Division II
Основное применение	- Насосы - Насосы для бойлеров - Эктрудеры - Компрессоры
Тип	1DV...

Ключові факти

Мощность применения: насосы и вентиляторы до 20 МВт.

Номинальное напряжение/частота: 10 kV / 50 Hz и 13.2 kV / 60 Hz (стандартно).

Тип конструкции: IM B3 (IM 1001), IM B20 (IM 1101).

Степень защиты: IP54 стандартно; опционально IP56, WP II.

Тип охлаждения: IC 81 W стандартно; опционально IC 01.

Высота вала: 900, 1060, 1180 мм.

Подшипники скольжения монтируются в подшипниковый щит.

Взрывозащита (опционально): EEx nA II, Class 1 Division II.

Асинхронные двигатели — тип 1TV; синхронные — тип 1DV...

Основное применение: вентиляторы, насосы для бойлеров, экструдеры, компрессоры.

Питання та відповіді

Для какого оборудования предназначены двигатели A-modyn?

Они спроектированы для использования с насосами и вентиляторами мощностью до 20 МВт; также применяются с компрессорами, экструдерами и насосами для бойлеров.

Какие номинальные напряжения у высоковольтных двигателей A-modyn?

Стандартно 10 kV / 50 Hz и 13.2 kV / 60 Hz как для асинхронных, так и для синхронных моделей.

Какая степень защиты у двигателей A-modyn?

В стандартной комплектации IP54, опционально доступны IP56 и WP II.

Чем отличаются типы 1TV и 1DV...?

По таблицам каталога тип 1TV соответствует асинхронным двигателям A-modyn, тип 1DV... — синхронным.

Подходит ли A-modyn для взрывоопасных зон?

Да, в качестве опции доступна взрывозащита EEx nA II, Class 1 Division II.

Какие высоты вала доступны?

900, 1060 и 1180 мм.
