Универсальный модульный блок питания с 3-фазным входным напряжением, широким входным диапазоном и выходным напряжением =24 В; компакное исполнение; перегрузочная способность до 150% от номинала; возможность расширения функциональности с помощью специальных дополнительных модулей.
Технические данные
| Тип блока питания | 20 A |
|---|---|
| Заказной номер | 6EP1 436-3BA01 |
| Вход | 3-фазный AC |
| Номинальное напряжение Uвх.ном. | 3 AC от 400 до 500 В широкий входной диапазон |
| Диапазон входного напряжения | 360 ... 550 В |
| Защита от перегрузок | 2.3 x Uвх. ном., 1,3 мс |
| Время буферизация при Iвых. ном. | > 15 мс при Uвх. = 400 В |
| Частота сети питания; номинальный диапазон частоты сети питания | 50/60 Гц; от 47 до 63 Гц |
| Номинальная сила тока Iвх. ном. | 1.2-1.0 A |
| Максимальный ток (+25°C) | < 18 A |
| I 2 t | < 0.8 A2s |
| Встроенный предохранитель | Нет |
| Необходимая защита в цепи питания | 3-х полюсный автомат от 6 до 16 A с "C" характеристикой или выключатель 3RV1021-1DA10 для цепей питания двигателей с уставкой 3 A |
| Выход | Стабилизированное напряжение постоянного тока |
| Номинальное напряжение Uвых. ном. | 24 В постоянного тока |
| Допустимые отклонения | ±3% |
| - Статическая компенсация при изменениях входного напряжения | Примерно ± 0.1% |
| - Статическая компенсация при изменении нагрузки | Примерно ± 0.2% |
| Остаточные пульсации | < 100 мВpp |
| Всплески напряжения (диапазон частот: 20 МГц) | < 200 мВpp |
| Диапазон настройки уровня выходного напряжения | 24 ... 28,8 В (до 480 Вт) |
| Индикация состояний | Зелёный светодиод индикации нормального уровня выходного напряжения 24 В |
| Реакция на включение/выключение питания | Без перерегулирования Uвых. (плавный пуск) |
| Задержка включения/время нарастания напряжения | < 2,5 с/< 500 мс |
| Номинальная сила тока Iвых. ном. | 20 A |
| Диапазон изменения токов нагрузки | |
| - до 45°C | 0 ... 20 A |
| - до+60°C | 0 ... 20 A |
| Динамика U/I при | |
| - Импульсный ток включения | Приблизительно 23 A постоянного тока |
| - Короткое замыкание во время работы | 60 A в течение 25 мс, типовое значение |
| Параллельное включение для повышения мощности | Возможно для двух блоков питания (выбираемые характеристики тока) |
| Эффективность | |
| КПД при Uвых. ном., Iвых. ном. | Приблизительно 93% |
| Тепловые потери при Uвых. ном., Iвых. ном. | Приблизительно 36 Вт |
| Регулирование | |
| Динамическая компенсация входного напряжения(Uвх. ном. ±15%) | < 1% Uвых. |
| Динамическая компенсация изменения нагрузки (Iвых.: 50/100/50%) | Приблизительно ±2% Uвых. |
| Время установки выходного напряжения при изменении нагрузки | |
| - от 50 до 100% | < 10 мс (типовое значение 2 мс) |
| - от 100 до 50% | < 10 мс (типовое значение 2 мс) |
| Защита и мониторинг | |
| Защита от перенапряжения в выходной цепи | < 35 В |
| Ограничение выходного тока | 23 A, типовое значение, перегрузочная способность 150%Iвых.ном. до 5 с |
| Защита от короткого замыкания в выходной цепи | Выбор режима стабилизации тока на уровне 23 A или защитное отключение |
| Эффективное значение длительного тока короткого замыкания | Приблизительно 23 A |
| Индикатор перегрузки/ короткого замыкания | Желтый светодиод перегрузки, красный светодиод отключения короткого замыкания |
| Безопасность | |
| Гальваническое разделение входных и выходных цепей | Есть, SELV выходное напряжение Uвых по EN 60950 и EN 50178 |
| Класс защиты | Класс I |
| Ток утечки | < 3.5 мA |
| Одобрение Немецкого Технического Инспектората | Да |
| Марка CE | Да |
| Одобрение UL/cUL (CSA) | cULus-список (UL 508, CSA 22.2 No. 14-M95) |
| Морские сертификаты | - |
| Степень защиты (EN 60529) | IP20 |
| Электромагнитная совместимость | |
| Генерирование помех | EN 55022 Класс B |
| Ограничение линейных гармоник | EN 61000-3-2 |
| Стойкость к воздействию помех | EN 61000-6-2, |
| Условия эксплуатации, хранения и транспортировки | |
| Диапазон рабочих температур | ‑10 ... +60°C с естественным охлаждением |
| Диапазон температур хранения/ транспортировки | ‑25 ... +85°C |
| Относительная влажность | Климатический класс 3K3 по EN 60721, без появления конденсата |
| Механические характеристики | |
| Соединители | |
| - Подключения цепи питания L1, L2, L3 PE | Контакт под винт для подключения литых/витых проводников сечением от 0.2 до 4 мм2 |
| - Выход + | 2 контакта под винт для подключения проводников сечением от 0.2 до 4 мм2 |
| - Выход - | 2 контакта под винт для подключения проводников сечением от 0.2 до 4 мм2 |
| Габариты (Ш x В x Г) в мм | 70 x 125 x 125 |
| Масса | Приблизительно 1,2 кг |
| Способы монтажа | Установка на профильную шину DIN EN 50022-35x15/7.5 |
| Аксессуары | Модуль буферной батареи (6EP1961-3BA00) Сигнальный модуль (6EP1961-3BA10)Модуль резервирования (6EP1961-3BA20) |

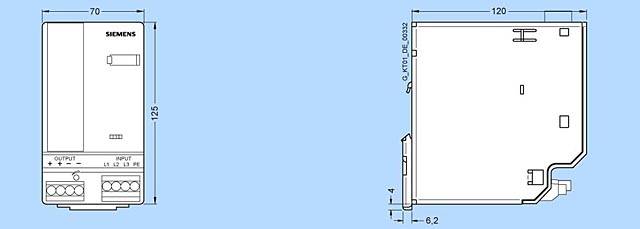

Чертеж
Заказной номер: 6EP1 436-3BA01
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EP1436-3BA01 | SITOP MODULAR 20 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: 3Х-Ф ~400…500В, ВЫХОД: =24В/20 A | 1.2 | по запросу (D) | 1 |
