Область применения
Блок питания AS-Interface с диапазонами входных напряжений ~93 ... 264 В или =110 ... 350 В, ограничением гармоник в питающей сети по EN 61 000-3-2 и корпусом формата модулей SIMATIC S7-300.
Технические данные
| Тип | 30 V/7 A |
|---|---|
| Заказной номер | 6EP1 354-1AL01 |
| Вход | Однофазный AC |
| Номинальное напряжение Vвх ном. | от 120 до 230 В AC широкий диапазон |
| Диапазон напряжений | от 93 до 264 В AC или от 110 до 350 В DC |
| Крутизна всплеска | VDE 0160 ограничение кривой W2 |
| Буферизация перебоев в питающей цепи Iвых ном. | > 20 мс при Vin = 93/187 В |
| Номинальная частота в сети питания | 0/50/60 Гц |
| Диапазон частоты | от 47 до 63 Гц |
| Номинальный ток Iвх ном | от 2.2 до 1.2 A |
| Предельный ток в импульсе (+250C) | < 20A, < 3 мс |
| I2t | < 1.5 A²с |
| Встроенный входной предохранитель | 6.3 A/250 В (не доступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | от 16 A, с характеристикой C или от 8 A, с характеристикой D |
| Выход | Регулируемый, гальваническая развязка для ASi спецификации |
| Номинальное напряжение Vвых. ном. | 30 В DC |
| Общая устойчивость | от 29.5 до 31.6 В DC |
| Остаточная пульсация (от 0 до 10 кГц, ASi+/ASi-) | < 300 mVpp (стандартно 15 mVpp) |
| Всплески (ширина диапазона примерно 20 MГц) | < 50 mVpp |
| Устанавливаемый диапазон | - |
| Индикатор состояния | Зеленый светодиод для 30 В OK |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых |
| Номинальный выходной ток Iвых ном | 7 A |
| Диапазон тока при +45 0C | от 0 до 7 A |
| Диапазон тока при +55 °C | от 0 до 7 A |
| Эффективность (КПД) | |
| Эффективность при Vвых ном, I вых ном | > 85 % |
| Потери энергии при Vвых ном, Iвых ном | < 37 Вт |
| Защита и контроль | |
| Выходная защита от перенапряжения | Да |
| Ограничение тока | Примерно 7.4 A |
| Защита от короткого замыкания | Постоянная токовая характеристика примерно до 7,4 A |
| Длительное короткое замыкание RMS тока | Примерно 7.5 A |
| Индикатор перегрузка/ короткое замыкание | - |
| Безопасность | |
| Изоляция первичная/ вторичная | Да, SELV вых. напряжение Vвых по EN 60950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I |
| Потери тока | < 3.5 мA |
| Испытания Tтипа | Да |
| Маркировка CE | Да |
| UL/cUL (CSA) одобрение | Да, UL/cUL в списке (UL 508, CSA 22.2) |
| Морской сертификат | - |
| FM одобрение | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP20 |
| EMC | |
| Помехи | EN 50081-1, EN 55022 Класс B |
| Ограничение гармоник | EN 61000-3-2 |
| Помехоустойчивость | EN 50082-2, IEC 801-2, -3, -4, level 3 |
| Рабочие спецификации | |
| Диапазон температуры окружающего воздуха | от 0 до +55° C |
| Диапазон температур транспортировки и хранения | от -25 до +70° C |
| Влажность | F по DIN 40 040: относительная влажность до 75 %, 95 % в 30 дней / год; без конденсации |
| Механические характеристики | |
| Клеммы, Входное питание L1, N, PE | Винтовые клеммы, каждая толщиной от 0.5 до 2.5 мм2 одножильного/многожильного провода |
| Клеммы, Выход ASi+Клеммы, Выход ASi-Клеммы, Выход земля | 3 клеммы, от 0.5 до 2.5 мм2 3 клеммы, от 0.5 до 2.5 мм2 2 клеммы, от 0.5 до 2.5 мм2 |
| Размеры (Ш x В x Г) в мм | 200 x 125 x 135 |
| Вес, примерно | 1.8 кг |
| Установка | Установка на профильную шину DIN EN 50022-35x15/7.5 или S7 |
| Аксессуары |

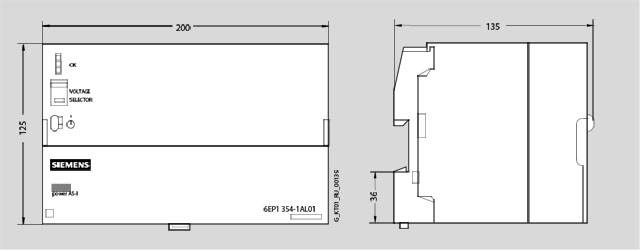

Чертеж
Номер заказа:
6EP1 354-1AL01
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EP1354-1AL01 | SITOP POWER 7, БЛОК ПИТАНИЯ AS-INTERFACE: ГАЛЬВАН. РАЗД. ВХОДНЫХ И ВЫХОДНЫХ ЦЕПЕЙ; 1-ФАЗН. ВХОДН. НАПР. ~93 … 264 В, 47 … 63 ГЦ ИЛИ =110 … 350 В; ВЫХОД: 1 Х =24 В/ 1 Х =30 В, 7 A; ЗАЩИТА НАГРУЗКИ ОТ КОРОТКИХ ЗАМЫКАНИЙ | 1.8 | 3 - 5 недель (A) | 1 |
