DMS-передатчик SIWAREX CF
SIWAREX CF - это передатчик для DMS-сенсоров, например, для измерения силы и момента вращения. Этот компактный модуль легко использовать в автоматизационных системах SIMATIC. Через SIMATIC пользователь получает полный доступ ко всем текущим измеряемым параметрам.
Особенности
SIWAREX CF отличают следующие основные преимущества:
- Единая структурная техника и универсальная коммуникация за счет интеграции в SIMATIC
- Унифицированное проектирование с помощью SIMATIC
- Подходит для децентрализованных систем, подключается к PROFIBUS DP через ET 200S
- Двунаправленное измерение с разрешением 16 000 долей и точностью 0,15%
Область применения
SIWAREX CF является оптимальным решением там, где измерения осуществляются DMS-сенсорами, такими, как датчики силы или валы для измерения момента вращения. Типичные задачи, выполняемые с помощью SIWAREX CF:
- Контроль нагрузок на краны и тросы
- измерение нагрузки на конвейерные ленты
- защита прокатных станов от перегрузки
- контроль натяжения ленты
- измерение силы в испытательных машинах
- измерение момента вращения и давления
Дизайн
SIWAREX CF - это компактный функциональный модуль (FM) системы SIMATIC S7, который устанавливается прямо на шину задней стенки ET 200S. За счет использования профильных шин (защелки) существенно упрощается процедура монтажа и кабельной разводки.
Сенсор и питание подключаются через шинный модуль.
Функции
SIWAREX CF - подает напряжение, необходимое для питания DMS. В зависимости от приложенной силы генерируется измерительный сигнал, который затем обрабатывается в модуле SIWAREX CF.
Сигнал усиливается, проходит предварительную фильтрацию, а затем преобразуется в цифровое значение. Если подключить дополнительный цифровой фильтр, то можно понизить наводки на измерительный сигнал.
Цифровое значение доступно пользователю внутри системы SIMATIC, его можно использовать в управляющей программе. Например, возможно дополнительное подавление помех с помощью формирования среднего значения в SIMATIC-CPU или преобразование в физические единицы. В соответствии с требованиями результат может быть выведен на панель оператора.
Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.
SIWAREX CF можно интегрировать в системное программное обеспечение с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления).
Благодаря интеграции в SIMATIC можно строить свободно программируемые системы для измерения силы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями. Для облегчения процесса освоения интеграции модуля в программу STEP7, а также в качестве базы для программирования приложений, имеется готовая бесплатная программа SIWAREX CF "Getting started" (Начало работы). С ее помощью можно выводить измеренные значения на сенсорную панель (TP/OP 170/177/270/370).

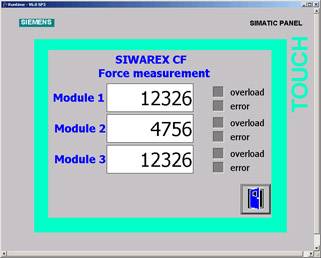

Измеряемые значения с трех модулей в программе SIWAREX CF "Getting started"
В отличие от передатчиков, подключенных цифровым или аналоговым способом, у SIWAREX CF отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC.
После проектирования в SIMATIC и установки модуль сразу же готов к работе. Не требуются дополнительные инструменты для конфигурирования.
Текущие данные поступают в SIMATIC с периферийных участков.
Технические данные
| SIWAREX CF | |
|---|---|
| Интеграция в системы автоматизации | |
| - S7-400, S7-300, C7 | через ET 200S |
| - Системы автоматизации от других производителей | возможно через ET 200S с IM 151-1 |
| Коммуникационные интерфейсы | SIMATIC S7 (шина задней стенки ET 200S), 8 байтов периферийный участок |
| Конфигурирование модуля | Не требуется (модуль уже настроен) |
| Измерительные свойства | |
| - Предел погрешности DIN 1319-1 от конечного значения измерительного диапазона при 20 °C ± 10 К | ≤ 0,15 % |
| - Разрешение сигнала | 14 битплюс 1 бит для знака |
| Количество измерений в секунду | 50 |
| Фильтр нижних частот | Нет или 2 Гц |
| Датчики | По DMS-принципу (полный мост)подключение по 4-проводной технологии |
| Питание датчиков | |
| - напряжение питания, стойкое к короткому замыканию | DC 6 В ±5% |
| - допустимое сопротивление датчика | |
| - R Lmin | > 250 Ω |
| - R Lmax | < 4010 Ω |
| Допустимый показатель ячейки датчика | до 4 мВ/В |
| Допустимый диапазон измерительных сигналов | от -25,2 до +25,2 мВ |
| Напряжение питания DC 24 В | |
| - Номинальное напряжение | Постоянный ток 24 В |
| - Макс. потребляемый ток | 150 мA |
| Питание по шине на задней стенке | тип. 10 мА |
| Сертификация | UL, CSA, FM |
| IP-тип защиты по DIN EN 60529; IEC 60529 | IP 20 |
| Климатические условия от Tmin (IND)до Tmax (IND) (рабочая температура) | |
| - вертикальная установка | 0 ... +60 °C |
| - горизонтальная установка | 0 ... +40 °C |
| Требования к ЭМС согласно | NAMUR NE21, часть. 189/386/EWG |
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH4920-0AA01 | SIWAREX CF TRANSMITTER FOR CONNECTING ONE STRAIN GAUGE SENSOR FOR FORCE MEASUREMENT - FOR SIMATIC ET200 S-HEAD STATION IM151-1 BASIC / STANDARD / HIGH FEATURE | 0.093 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7193-4CG20-0AA0 | SIMATIC DP, ET 200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-E30S44-01 ДЛЯ УСТАНОВКИ ЭЛЕКТРОННОГО МОДУЛЯ, ШИРИНА 30MM, 4X4 КОНТАКТА С ВИНТОВЫМИ ЗАЖИМАМИ, БЕЗ КЛЕММДЛЯ ПОДКЛЮЧЕНИЯ К AUX1, С КОНЦЕВЫМ УЧАСТКОМ ШИНЫ AUX1 | 0.14 | 3 - 5 недель (A) | 1 |
| 6ES7193-4GA00-0AA0 | SIMATIC DP, ET 200S, ЭЛЕМЕНТ СОЕДИНЕНИЯ ЭКРАНОВ ДЛЯ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ TM-P И TM-E, ДЛЯ ШИНЫ ПИТАНИЯ 3X10MM, ДЛЯ ПОДКЛЮЧЕНИЯ ЭКРАНИРОВАННЫХ ПРОВОДОВ, УПАКОВКА ИЗ 5 ШТУК | 0.05 | 3 - 5 недель (A) | 1 |
| 6ES7193-4GB00-0AA0 | SIMATIC DP, ET 200S, КЛЕММ С ВИНТОВЫМ ЗАЖИМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ЭКРАНИРУЮЩИХ ОПЛЕТОК К ШИНЕ ЗАЗЕМЛЕНИЯ, УПАКОВКА ИЗ 5 ШТУК | 0.05 | 3 - 5 недель (A) | 1 |
| 7MH4702-8AG | КАБЕЛЬ ДЛЯ SIWAREX U, M, P,А LI2Y 2X0,75ST + 2 (2X0,34ST) CY, ОРАНЖЕВЫЙER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL.ER DIAMETER AMBIENT TEMPERATURE -20 TO +70 CEL. | 0.16 | 6 - 8 недель (C) | 1 |
| 7MH4710-2AA | КОРОБКА ДЛЯ УДЛИНЕНИЯ КАБЕЛЯ 4- ИЛИ 6-ПРОВОДНОГО, ЗАЩИТА IP66, РАЗМЕРЫ 80X75X57 MM. ВНИМАНИЕ: ЕСЛИ КАБЕЛЬ ОТ ТЕНЗОДАТЧКИОВ БУДЕТ УДЛИНЕН С ПОМОЩЬЮ SIWAREX- СИГНАЛЬНОГО КАБЕЛЯ И ЕСЛИ НЕСКОЛЬКОN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSENN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSEN DIE KABE LVERSCHRAUBUNGEN M16X1.5 DURCH M20X1.5 ERSETZT WERDEN. ES WIRD PRO ANZUSCHLIESSENDE WAEGEZELLE BENOETIGT: 1XEMV-KABELVERSCHRAU BUNG M20X1.... | 0.5 | 6 - 8 недель (C) | 1 |
| 8WA2842 | N-ШИНА ПОКРЫТАЯ ОЛОВОМ | 0.267 | 3 - 5 недель (A) | 1 |
| 8WA2868 | БОК. РАЗЪЕМ КЛЕММЫ ОТ 25КВMM ДЛЯ 10X3MM И 6X6MM НЕЙТРАЛЬНОЙ ШИНЫ, НЕИЗОЛИРОВАННЫЙ | 0.014 | 6 - 8 недель (C) | 50 |
