Система проектирования SIMATIC PCS7 содержит богатый спектр дополняющих друг друга инструментальных средств, которые позволяют решать широкий круг задач построения систем управления различного назначения. Дополнительно они образуют основу для всесторонней технической диагностики I&C оборудования. С их помощью могут проектироваться стандартные системы автоматизации, системы противоаварий ной защиты и автоматики безопасности (F-системы), а также резервированные системы (H-системы) повышенной надежности.
Инструментальные средства проектирования SIMATIC PCS7 позволяют::
- выполнять конфигурирование аппаратуры и настройку параметров приборов полевого уровня;
- проектировать системы промышленной связи;проектировать системы промышленной связи;
- проектировать системы управления непрерывными и периодическими процессами;
- использовать единую стратегию оперативного управления и мониторинга;
- автоматизировать рецептурные процессы с использованием SIMATIC BATCH;
- автоматизировать процессы маршрутизации движения материалов с использованием SIMATIC Route Control.
Наличие готовых функциональных блоков и специальных инструментальных средств проектирования позволяет выполнять работы над проектом специалистам различных областей. При этом каждый из них может использовать наиболее удобные для себя инструментальные средства.
Дизайн

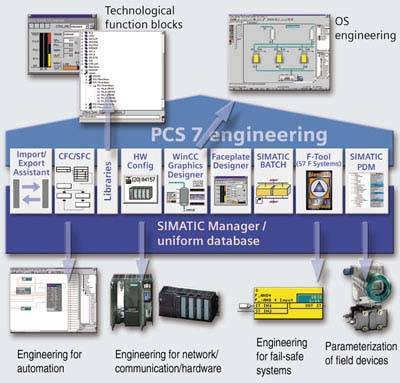

Центром управления инжиниринговой системы является SIMATIC Manager. Он является интеграционной платформой для всех средств разработки, а также конфигурационным базисом для инжиниринговых задач системы управления процессами SIMATIC PCS 7. Все аспекты разработки проекта с SIMATIC PCS 7 - его создание, ведение, архивация, документирование - сведены здесь воедино. Единая база данных всей систеиы гарантирует непротиворечивость данных и их доступность для все компонентов системы.
Набор средст разработки оптимально соответствует друг другу на всех стадиях разработки проекта, обеспечивает базис и поддержку всех технических средств. Это включает следующие эффективные средства:
- Аппаратное обеспечение, включая распределенную периферию и полевые устройства
- Коммуникационные сети
- Средства автоматизации непрерывных и периодических процессов (AS engineering)
- Функции управления и мониторинга (OS engineering)
- Функции безопасности (интегрированы в систему управления)
- Диагностика и поддержка/планирование профилактических периодов
- Автоматизация рецептурных процессов с использованием SIMATIC BATCH
- Маршрутизация потоков материалов с использованием SIMATIC Route Control
- Совместимость с CAD/CAE системами (импорт/экспорт тэгов, шаблонов решений).
Технологи, производственный персонал могут выполнять планирование и конфигурирование своих задач, используя весь спектр предлагаемых средств, включая типы тегов (tag types) и шаблоны (example solutions).
