Введение

Технический обзор операторских станций (OS) системы управления процессом SIMATIC PCS 7: архитектура, масштабируемость и технические характеристики. Страница описывает варианты конфигурации — от однопользовательской станции до клиент/серверных структур с резервированием — и приводит определения ключевых понятий (объект процесса PO, OS-переменная, точка измерения). Ориентирована на инженеров АСУ ТП, выбирающих конфигурацию системы оперативного управления.

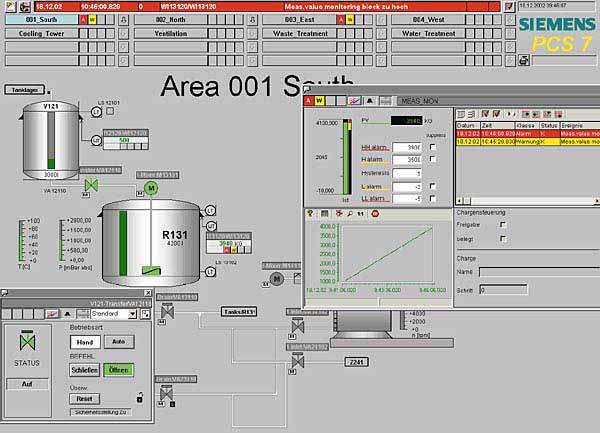

Введение - Операторские станции Пример визуализации на экране операторской станции PCS7

Система оперативного управления SIMATIC PCS 7 поддерживает широкий спектр функций человеко-машинного интерфейса, обеспечивающих доступ оператора к управлению технологическим процессом. Архитектура системы оперативного управления SIMATIC PCS 7 отличается высокой гибкостью и охватывает широкий спектр решений: от однопользовательской системы с одной инженерной станцией/ станцией оператора до структур клиент/ сервер, объединяющих множество станций операторов (OS) и инженерных станций (ES).

Системное программное обеспечение станций операторов масштабируется по количеству обслуживаемых производственных процессов:

  • 250, 2000, 3000 или 5000 PO для станции однопользовательской системы (OS Single Station).
  • 250, 2000, 3000, 5000 или 8500 PO для OS-сервера.

Количество производственных объектов, обслуживаемых существующей станцией, может увеличиваться за счет установки соответствующего программного обеспечения.

Особенности

  • Гибкая модульная архитектура программных и аппаратных средств, обеспечивающая возможность масштабирования системы оперативного управления в зависимости от сложности решаемых задач.
  • Использование в качестве базовой аппаратуры OS-станций промышленных компьютеров SIMATIC Rack PC IL 40 с операционной системой Windows 2000.
  • Поддержка архитектур клиент/ сервер. До 12 обычных или резервированных серверов на систему. До 32 клиентов на один обычный или резервированный сервер. До 8500 PO на один OS-сервер.
  • Использование выделенного OS-сервера для хранения исторических архивов. Мощная система архивирования данных, базирующаяся на использовании Microsoft SQL Server 2000 и поддерживающая создание резервных копий архивов.
  • Контроль корректности работы наиболее важных приложений OS-серверов.
  • Безударное автоматическое переключение с ведущего на ведомый OS-сервер. Безударное включение в работу восстановленного OS-сервера.
  • Оптимизированный обмен данными между станциями оператора и системами автоматизации. Цикл ответа системы автоматизации не превышает 500 мс.
  • Комфортабельное и надежное управление процессом, поддержка мультиэкранных технологий.
  • Мощная технология обработки аварийных и оперативных сообщений, использование фильтров для выделения требуемых сообщений.
  • Поддержка функций администрирования пользователей и обеспечения их санкционированного доступа к компонентам SIMATIC PCS 7.
  • Поддержка сетевого обмена данными через OS-LAN.
  • Синхронизация общесистемного времени.

Технические данные

Определения

| Объект процесса (PO) | Объект процесса (PO) является синонимом исполнительного блока с приблизительно 30 OS переменными(тегами). Служит для оценки потока данных между системой автоматизации и операторской станцией. | | OS переменная | OS переменная это зарезервированная в основной памяти ячейка, используемая для наблюдения и управления, чье значение обменивается с системой автоматизации (AS) | | Точка измерения | Точкой измерения является функциональный блок или/и функция (напр. TIRCAS+: индикация температуры, регистрация, управление, пределы и точки переключения) rнеобходимые для автоматизации и задач управления переменными процесса (напр. температура, уровень наполнения). Она имеет по крайней мере одно физическое измерение и дает эффективные средства для наблюдения, оценки и осуществлении управляющих воздействий. В SIMATIC PCS 7, точки измерения представляются CFC планами для объектов автоматизации, напр. управление уровнем, также как и сопутствующими faceplates и блоки символов для визуализации и управления через операторскую станцию. Количество OS переменных, принадлежащих точке измерения зависит от ее типа и от соответствующих задач управления процессом. В среднем точка измерения включает в себя около 50 переменных, где двигатели, клапана и т.п. требуют меньше, а дозаторы, контроллеры и т.п. требуют больше переменных. |

Объекты процесса Точки измерения OS переменные
250 160 8,192 (8K)
2.000 1.300 65,536 (64K)
3.000 2.000 102,400 (100K)
5.000 3.000 153,600 (150K)
8.500 5.000 262,144 (256K)

OS конфигурация

| Макс. число OS серверов/ пар серверов | 12 | | Макс. число систем автоматизации на OS сервер / пару серверов | 64 | | Макс. число OS клиентов в мульти клиентском варианте 1) (на одну мультиклиентскую систему) | 32 | | Макс. число мониторов на одну операторскую станцию в многоканальном варианте | 4 | | Макс. число OS областей | 64 | | Количество faceplates на одно окно | 1 to 16 (регулируемый) | | Количество кривых на одно окно кривых | 10 | | Время переключения OS областей(100 объектов) | < 2 s | | Макс. число переменных/объектов процесса: | | | - на OS одноместную станцию | 150K / 5,000 POs | | - на OS сервер | 256K / 8,500 POs | | Макс. число конфигурируемых визуализаций на сервер | 50.000 | | Количество точек измерения | | | - на OS одноместную станцию | прибл. 3,000 | | - на OS сервер | прибл. 5,000 | | - на многопользовательскую систему | прибл. 60,000 | | Высокопроизводительная система архивации(циклический буфер), на базе Microsoft SQL сервере, для: | | | - Архивирование в OS сервере | прибл. 1,000/s | | - Архивирование в архивном сервере | прибл. 5,000/s | | - Визуализация (на сервер) | Постоянная загрузка прибл. 10/s Пик сообщений прибл. 3,000 / 4 s | | Макс число архивируемых переменных (с архивным сервером) | 80.000 |

  1. Если каждый OS клиент имеет доступ ко всем OS серверам/паре серверов

Ключові факти

  • Масштабирование ПО станций операторов: 250, 2000, 3000 или 5000 PO для однопользовательской станции; 250, 2000, 3000, 5000 или 8500 PO для OS-сервера.
  • Базовая аппаратура OS-станций — промышленные компьютеры SIMATIC Rack PC IL 40 с ОС Windows 2000.
  • До 12 обычных или резервированных серверов на систему; до 32 клиентов на один сервер; до 8500 PO на один OS-сервер.
  • Архивирование данных на базе Microsoft SQL Server 2000 с поддержкой резервных копий архивов.
  • Цикл ответа системы автоматизации не превышает 500 мс.
  • Объект процесса (PO) — исполнительный блок примерно с 30 OS-переменными (тегами).
  • Точка измерения в среднем включает около 50 переменных.
  • До 4 мониторов на одну операторскую станцию в многоканальном варианте; до 64 систем автоматизации на OS-сервер/пару серверов.
  • Максимальное число конфигурируемых визуализаций на сервер — 50.000.
  • Скорость архивирования: около 1.000/s в OS-сервере, около 5.000/s в архивном сервере; макс. число архивируемых переменных с архивным сервером — 80.000.

Питання та відповіді

Сколько объектов процесса (PO) может обслуживать однопользовательская станция оператора PCS 7?
Однопользовательская станция (OS Single Station) масштабируется на 250, 2000, 3000 или 5000 PO за счёт установки соответствующего ПО.
Какова максимальная ёмкость OS-сервера в SIMATIC PCS 7?
OS-сервер обслуживает до 8.500 PO, что соответствует примерно 262.144 (256K) OS-переменных и около 5.000 точек измерения.
На какой аппаратуре строятся станции операторов SIMATIC PCS 7?
В качестве базовой аппаратуры используются промышленные компьютеры SIMATIC Rack PC IL 40 с операционной системой Windows 2000.
Поддерживает ли PCS 7 резервирование серверов операторских станций?
Да, поддерживается до 12 обычных или резервированных серверов на систему, безударное автоматическое переключение с ведущего на ведомый OS-сервер и безударное включение восстановленного сервера.
Что такое объект процесса (PO) в терминологии SIMATIC PCS 7?
Объект процесса — синоним исполнительного блока приблизительно с 30 OS-переменными (тегами); служит для оценки потока данных между системой автоматизации и операторской станцией.
Сколько клиентов можно подключить к одному OS-серверу?
До 32 OS-клиентов в мультиклиентском варианте на один обычный или резервированный сервер (при условии доступа каждого клиента ко всем серверам/парам серверов).
