PCS7 Asset Management оснащает Simatic PCS 7 инструментальными средствами, позволяющими снизить общую стоимость затрат на обслуживание предприятия.
В системе проектирования предприятия Asset Management выполняет функции администрирования и управления оборудованием предприятия, особенно оборудованием I&C, а также все действия, направленные на сохранение целостности и развитие предприятия.
В первую очередь Asset Management позволяет:
- реагировать на отказы и диагностические сообщения, выполнять корректирующее обслуживание;
- выполнять профилактическую диагностику и обслуживание;
- выполнять прогнозирующую диагностику и обслуживание.

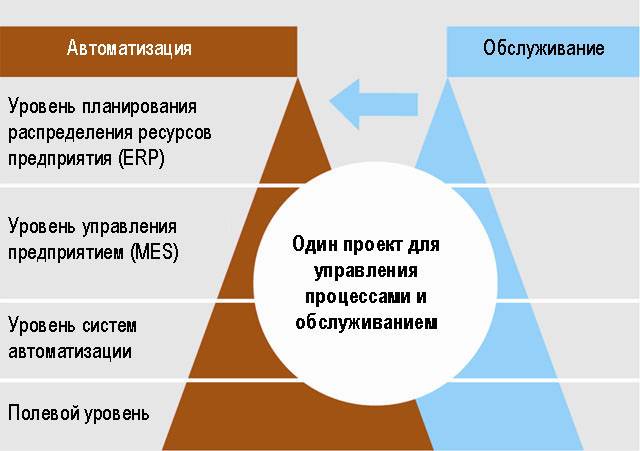

В прошлом функции обслуживания оборудования и информация располагались на отдельном уровне управления, независимом от производства. Теперь параллельно с управлением производственным процессом выполняются функции Asset Management, формирующие однородную информацию для сервисных служб предприятия. При таком подходе вспомогательные технические средства и программное обеспечение для решения задач обслуживания оборудования становятся не нужными..
Оператор получает на свою OS станцию всю информацию о текущем состоянии производственного процесса и способен управлять ходом его протекания, взаимодействуя с системами автоматизации. Сотрудники сервисных служб используют станцию обслуживания для выполнения операций проверки аппаратуры и обработки диагностических сообщений систем автоматизации, а также для обработки запросов на обслуживание.
PCS7 Asset Management учитывает требования международных стандартов. Он соответствует требованиям NAMUR (комитет стандартов управления технологическими процессами в химических и фармацевтических отраслях промышленности), предъявляемых к системам обслуживания заводского уровня и к статусным сообщениям приборов полевого уровня. Эти требования сформулированы в следующих документах:
- Рекомендации NAMUR NE91 (требования к системам обслуживания заводского уровня).
- Ведомость NAMUR NA64 (статусныесообщения приборов полевого уровня “Device failure” – отказ прибора, “Maintenance requirement” – запрос на обслуживание, “Function check” – проверка функции).
Дополнительно он учитывает требования стандарта IEC 61804-2 к самодиагностике приборов, описываемых на языке EDD (Electronic Device Description).
Функции
Зачастую функции обслуживания оборудования и информационные доступны лишь на разных уровнях производства и независимо друг от друга. Параллельно процессам управления, SIMATIC PCS 7 с интегрированными возможностями контроля за оборудованием обеспечивает однородную информацию о всех компонентах производства (asset) как для управляющего так и для обслуживающего персонала. Дополнительное аппаратное и программное обеспечение для эксплуатационных целей, следовательно излишне.
Тогда как оператор получает всю необходимую для процесса управления информацию через операторскую станцию и может управлять через нее процессом, обслуживающий персонал диагностирует оборудование с помощью обслуживающей станции, получает необходимые от системы сообщения и запросы на обслуживание.
При интеграции в SIMATIC PCS 7 функций контроля за оборудованием (SIMATIC PCS 7 asset management ), специальное внимание уделялось соответствию международным стандартам, спецификациям и рекоммендациям. Были приняты во внимание, например, требования NAMUR (комитет по стандартам управления в химической и фармацевтической промышленности), определенные в следующих документах для систем управления эксплуатацией и для сообщений состояния полевых устройств:
- рекоммендации NAMUR NE91 (требования к системе управления эксплуатацией)
- рекоммендации NAMUR NE 105 (требования по интеграции в инструментальные средства полевых устройств)
- рекоммендации NAMUR NE107 (сообщения о состояниях "Ошибка устройства", "Требуется обслуживание", "Проверка функций" от полевых устройств).
В дополнении соблюдаются требования IEC 61804-2 по описанию устройств посредством языка EDD (Electronic Device Description Language) (EDDL) и спецификаций международной организации по PROFIBUS & PROFINET:
- PROFIBUS Profile Guidelines Identification & Maintenance Functions
- PROFIBUS PA Profile for Process Control Devices
Интеграция
PCS7 Asset Management может применяться на предприятиях различного профиля. Он интегрируется в среду SIMATIC PCS7 и использует для своей работы систему проектирования и систему оперативного управления PCS7.
Сбор необходимых данных и доступ к аппаратуре управления выполняется со станции обслуживания, использующей для выполнения всех задач функциональные возможности системы проектирования SIMATIC PCS7. На станции обслуживания регистрируется вся аппаратура управления предприятия: интеллектуальные приборы полевого уровня и модули ввода-вывода, подключенные к сетям полевого уровня, программируемые контроллеры, компоненты сети заводского уровня, OS станции клиентов и серверов..
На станции обслуживания можно получить дополнительную информацию о приборах полевого уровня, объем которой определяется EDD описанием прибора. Например,
- детальную диагностическую информацию,
- журнал регистрации модификаций (последняя актуальная версия),
- значения параметров настройки..
Объем предоставляемой информации зависит от прав соответствующего пользователя.
Система сообщений, типы представления данных, иерархии и подсказки оператору загружаются в станцию обслуживания из системы оперативного управления PCS7. Диагностические данные отображаются в однородной форме с использованием шаблонов изображений. Объем диагностической информации зависит от уровня интеллекта соответствующих приборов.
Конфигурация
PCS7 Asset Management использует для своей работы проектные данные SIMATIC PCS7 о составе используемого аппаратного и программного обеспечения. Загрузка необходимых данных из проекта PCS7 в Asset Management поддерживается на системном уровне и выполняется одним щелчком мыши..
В результате выполнения этой операции:
- Герируется проект с информацией об используемой аппаратуре и программном обеспечении.
- Автоматически генерируются диагностические экранные формы для всех компонентов проекта, включая иерархию изображений, соответствующую структуре аппаратуры проекта. Наименования изображений и символьные имена, импортированные из проекта PCS7, могут быть изменены пользователем. Сделанные изменения сохраняются в процессе выполнения дальнейших операций..
- Выполняется компиляция проектных данных и загрузка проекта в станцию обслуживания и станцию оператора.
