PCS 7/90 Операторская система

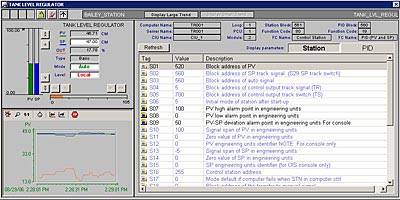

Пример экранного объекта с регулируемыми параметрами

Компоненты ПО для миграции существующих Bailey INFI 90/NET 90 систем специально приспособлены для архитектуры SIMATIC PCS 7 управляющих систем. Они поддерживают одноместные системы (Single Stations) равно как и многопользовательские конфигурации вплоть до 12 резервированных пар серверов и до 32 клиентов.

Дизайн

Следующие компоненты ПО требуются в зависимости от конфигурации PCS 7/90 системы оперативного управления в качестве одноместной или клиент/серверной архитектуры (обычной или резервированной):

PowerPacks и другое ПО для PCS 7/90 систем можно заказать используя главу OS software в секции "Operator System" каталога SIMATIC PCS 7 V6.0 (ST PCS 7, выпуск Октябрь 2004).

Соответствующее базовое оборудование для конфигурации операторской системы в качестве PCS 7/90 OS Одноместной Станции, PCS 7/90 OS Сервера или PCS 7/90 Клиента можно найти в каталоге SIMATIC PCS 7 V6.0 (ST PCS 7, выпуск Октябрь 2004), секция "Operator System", глава OS оборудование.

Замечание : Пожалуйста, отметьте, что в резервированной конфигурации и PCS 7/90 OS Сервера и /PCS 7/90 OS Одноместные станции требуют 2 последовательных COM порта:

• один RS 232 для соединения резервированной пары,
• и один для RS 232 соединения с Bailey Plant Loop/INFI-NET на один Computer Interface Unit (CIU).

В зависимости от используемого оборудования, возможно понадобиться дополнительная карта расширения.

PCS 7/90 OS ПО

PCS 7/90 OS ПО предназначено для интерфейса с Bailey контроллерами (PCUs) при использовании инжиниринговой системы (PCS 7/90 ES) а также для наблюдения и управления за PCUs (Process Control Units) при использовании оперативной системы управления (PCS 7/90 OS) на базе SIMATIC PCS 7.

ES/OS обмен данными с Bailey контроллерами выполняется через OPC (OLE for Process Control). PCS 7/90 OS ПО поддерживает физическое соединение через RS 232 или SCSI. Оно включает следующие компоненты:

• OPC Connection Configuration Tool для конфигурации OPC connection к PCUs
• ActiveX Controls для специальных OPC серверных функций
• Утилита конфигурации контроллера для Bailey контроллеров с такими функциями как добавить, удалить, модифицировать равно как и автоматической генерацией соответствующих отображаемых элементов

PCS 7/90 OS ПО требуется на каждую OS Одноместную Станцию и на каждый OS Сервер. Предлагается в двух версиях в зависимости от Bailey TAG лицензий:

• дл 1K Bailey TAGs
• для 10K Bailey TAGs

Инженерные средства, включенные в PCS 7/90 OS ПО могут быть загружены в PCS 7/90 Инженерную станцию (ES). Следовательно, никаких дополнительных инженерных лицензий не требуется для PCS 7/90 Инженерной Станции.
