OS миграция BRAUMATClassic

Во время OS миграции BRAUMATClassic к SIMATIC PCS 7 V6.1, BRAUMATClassic остается базовой системой и ее функции расширяются с помощью 2-х последовательных шагов:

• Шаг 1: BRAUMAT PCS 7/BC-OS V6.1 upgrade
• Шаг 2: SIMATIC PCS 7 V6.1 + SP1 upgrade

Требования к операционной системе для ES/OS систем SIMATIC PCS 7 V6.1 + SP1 применяются также и к OS миграции. В зависимости от типа станции поддерживаются Windows 2000 Professional/2000 Server и Windows XP Professional/Server 2003.

Замена аппаратного обеспечения необходима только в случае, если оно не удовлетворяет требованиям SIMATIC PCS 7 V6.1 + SP1 операторской системы (см. каталог ST PCS 7, выпуск Март 2006, Глава "Системно-независимые компоненты", Секция "ES/OS/BATCH/IT базовое обеспечение"). SIMATIC S5/S7 контроллеры (PCU), заводская и полевая шины, равно как и установленное полевое оборудование, включающее карты I/O, может использоваться без модификаций. Технические и финансовые накладные расходы, связанные с миграцией, при этом не сильно возрастают.

Платформой для OS миграции к SIMATIC PCS 7 V6.1 является BRAUMATClassic V5.3 + SP1. Все предыдущие версии должны быть обновлены до этой версии, прежде чем ожет быть осуществлена миграция. Мы рекоммендуем заранее проконсультироваться у BRAUMAT специалистов Siemens (см. Секцию "Введение" для контактного адреса).

Особенности

• возросшая производительность при использовании более продвинутых систем
• Применение дополнительных HMI функций современной системы управления SIMATIC PCS 7, например, смена языков интерфейса, мощная архивация, открытые интерфейсы обработки данных и управления (OpenPCS 7)
• высокая надежность при применении новых аппаратных средств на базе мощных SIMATIC PCs
• Высокая гарантия инвестиций и минимум накладных расходов
• Контроллеры, заводская и полевая шины, равно как и комплект установленного полевого оборудования, включая карты I/O, остается неизменным
• не требуется новой пусконаладки системы
• Защита ноу-нау
• включает пользовательскую программу в BRAUMATClassic контроллер (PCU)
• автоматическое преобразование пользовательского ПО как сервис
• Обширный глобальный сервис и поддержка
• полная поддержка текущих операционных систем от Microsoft
• Обширный сервис, обенспечиваемый Siemens для всех BRAUMAT PCS 7 миграционных продуктов
• круглосуточная поддержка (hotline)
• быстрое обеспечение запасных частей для SIMATIC PCs используемых в качестве OS станций

Дизайн

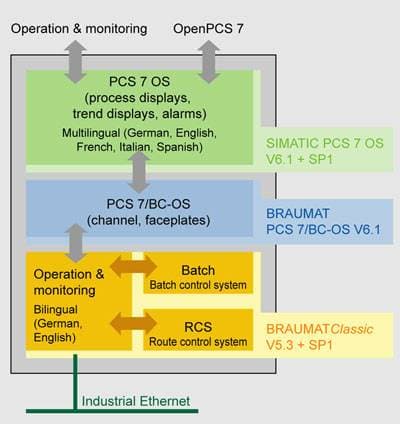

Внутренняя структура системы управления BRAUMATClassic при миграции на SIMATIC PCS 7 V6.1 (одноместная станция,сервер или клиент)

OS программное обеспечение

PCS 7-OS Channel установленный при BRAUMAT PCS 7/BC-OS V6.1 обновлении является дальнейшим развитием BRAUMATClassic V5.3 + SP1 опционального пакета WinCC Channel. Он представляется на BRAUMAT-IOS станциях вместо WinCC Channel.

Для того чтобы обновить систему управления BRAUMATClassic V5.3 + SP1 до BRAUMAT PCS 7/BC-OS V6.1, отдельное ПО обновления доступно для одноместной станции, сервера и клиента. Каждая инженерная станция требует дополнительно BRAUMAT PCS 7/BC-OS Engineering V6.1 обновление.

Обновление BRAUMAT PCS 7/BC-OS V6.1 уже содержит соответствующие лицензии для SIMATIC PCS 7 V5.2. Они дополнительно обновляются до V6.1 + SP1 во втором шаге обновления SIMATIC PCS 7. Станции не использующиеся для OS инжениринга SIMATIC PCS 7 OS требуют обновление с V5.x до V6.1 для каждого типа станций. В случае станций, предназначенных также для OS инжениринга, необходимо обновление в зависимости от их типа:

• Одноместная станция / клиент: Установка SIMATIC PCS 7 OS инженерного обновления вместо SIMATIC PCS 7 OS обновления для Одноместной станции или Клиента
• Сервер: Установка SIMATIC PCS 7 OS инженерного обновления и SIMATIC PCS 7 OS обновления для Сервера

Сводка неоходимого ПО по типам станций

1. Лицензия BRAUMAT PCS 7/BC-OS software Server Redundancy V6.1 может быть использована для второго индивидуального сервера.

При миграции с BRAUMATClassic IOS, система управления SIMATIC PCS 7 используется для оперативного управления и мониторинга. Испытанная функциональность BRAUMATClassic используется для всех других приложений, в частности для рецептов и пакетных процессов.

Замечание: Инжениринг SIMATIC S5/S7 контроллеров (PCU) после миграции BRAUMATClassic system осуществляется также как ранее с использованием SIMATIC STEP 5/STEP 7.

OS аппаратное обеспечение

Если существующее оборудование для OS не соответствует требованиям SIMATIC PCS 7 V6.1, вы можете заменить его оборудованием, предлагаемым в Каталоге ST PCS 7, выпуск Март 2006 (см. секцию "ES/OS/BATCH/IT базовые средства " в главе "Системно-независимые компоненты"). Замена OS базового аппаратного о оборудования улучшает производительность системы и дополнительно облегчает приобретение запасных частей и сервис.
