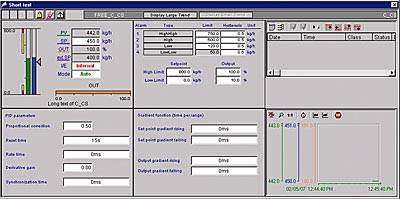

PCS 7/F2K лицевая панель для блока контура C_CS
Отображена с 6 окнами: групповые тревоги, настройки тревог, сводка сообщений, параметры подстройки контура, функции отклонения, предконфигурированный экран трендов
Компоненты ПО, предлагаемые для миграции существующих операторских систем Freelance, выполнены в соответствии с архитектурой операторских систем SIMATIC PCS 7. Поддерживаются как одиночные системы (Single Stations) так и многопользовательские системы с 12 серверами/дублированными парами серверов и до 32 клиентов.
Дизайн
В зависимости от конфигурации операторской системы PCS 7/F2K, как одиночной станции или клиент-серверной комбинации (в т.ч. резервированной), необходимы следующие програмные компоненты:
| Необходимое ПО | PCS 7 архитектура | ||
|---|---|---|---|
| OS Single Station | Client/server (non-redundant server) | Client/server (redundant server) | |
| PCS 7/F2K OS Single Station Pack V7.0 | X | ||
| PCS 7/F2K OS Server Pack V7.0 | X | ||
| PCS 7/F2K OS Redundant Server Pack V7.0 | X | ||
| PCS 7 OS Software Client V7.0 См. раздел "Программное обеспечение для OS" в Главе "Операторские станции" каталога ST PCS 7, изд. март 2007 | X | X |
Пакеты расширения PowerPacks и другое ПО для операторских систем PCS 7/F2K можно заказать используя раздел "Программное обеспечение для OS" в Главе "Операторские станции" каталога ST PCS 7, изд. март 2007.
Соответствующее базовое аппаратное обеспечение для конфигурации операторских систем PCS 7/F2K OS Single Station, PCS 7/F2K OS Server or PCS 7/F2K Client находится в каталоге ST PCS 7, изд. март 2007, Глава "Операторские станции", раздел "Аппаратное обеспечение для OS".
PCS 7/F2K OS Packs (Single Station/Server/Redundant Server)
Пакеты PCS 7/F2K OS Packs содержат следующие компоненты:
- SIMATIC PCS 7 OS Software Runtime (250 POs, incl. 512 archive variables)
- Библиотеку PCS 7/F2K OS символов блоков и OS лицевых панелей
- WinCC/Redundancy и RS 232 кабель, 10 м (только для резервированного OS Server)
PCS 7/F2K OS символы блоков и лицевые панели OS соответствуют блокам контроллеров Freelance AC 800F.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EQ2007-2AA07-3BA0 | SIMATIC PCS 7/F2K, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ОДИНОЧНОЙ СТАНЦИИ ОПЕРАТОРА OS SINGLE STATION PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД XPPROF, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS | 0.425 | 4 - 6 недель (B) | 1 |
| 6EQ2007-2GA07-3BA0 | SIMATIC PCS 7/F2K, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ РЕЗЕРВИРОВАННОГО СЕРВЕРА OS REDUNDANT SERVER PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД WINSRV2003 ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: SERVER | 0.425 | 4 - 6 недель (B) | 1 |
| 6EQ2007-2HA07-3BA0 | SIMATIC PCS 7/F2K, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СЕРВЕРА OS SERVER PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД ОС WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: SERVER | 0.425 | 4 - 6 недель (B) | 1 |
| 6ES7658-2CX07-0YA5 | SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ КЛИЕНТА V7.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМ. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС WINXPPROF ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X:КЛИЕНТ | 0.38 | 3 - 5 недель (A) | 1 |
